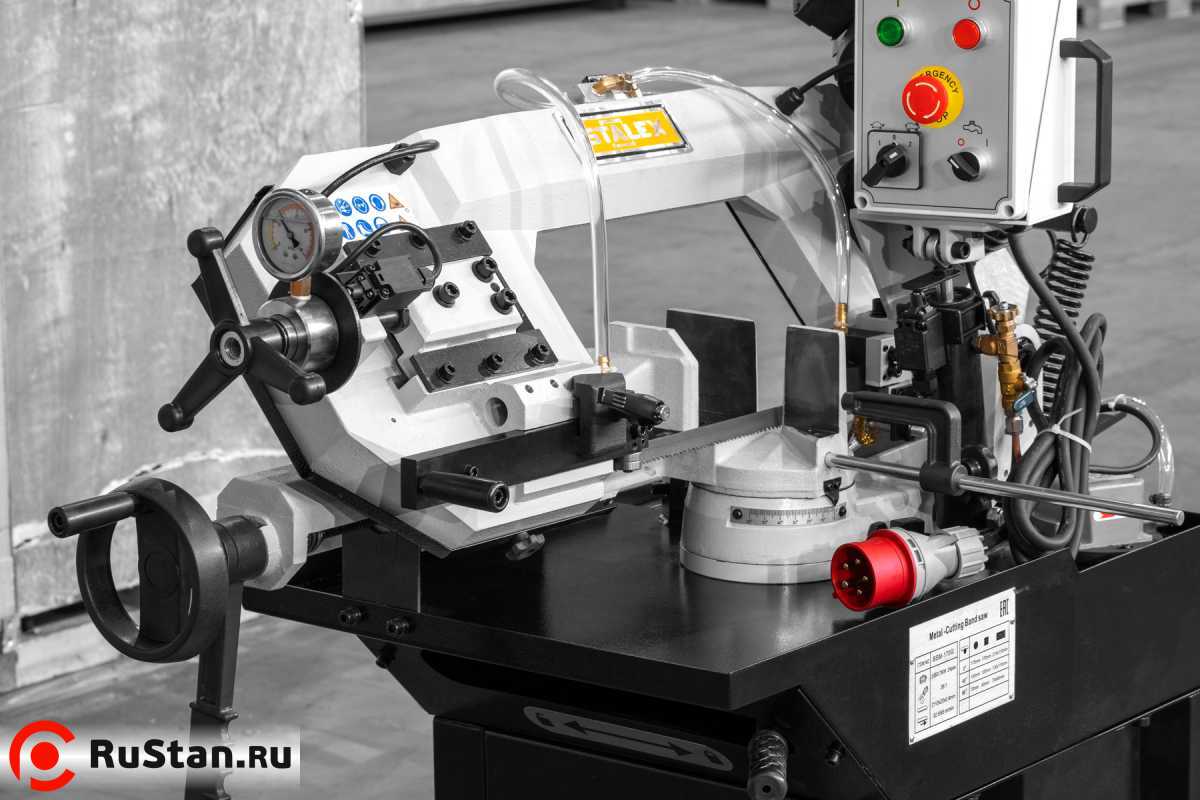

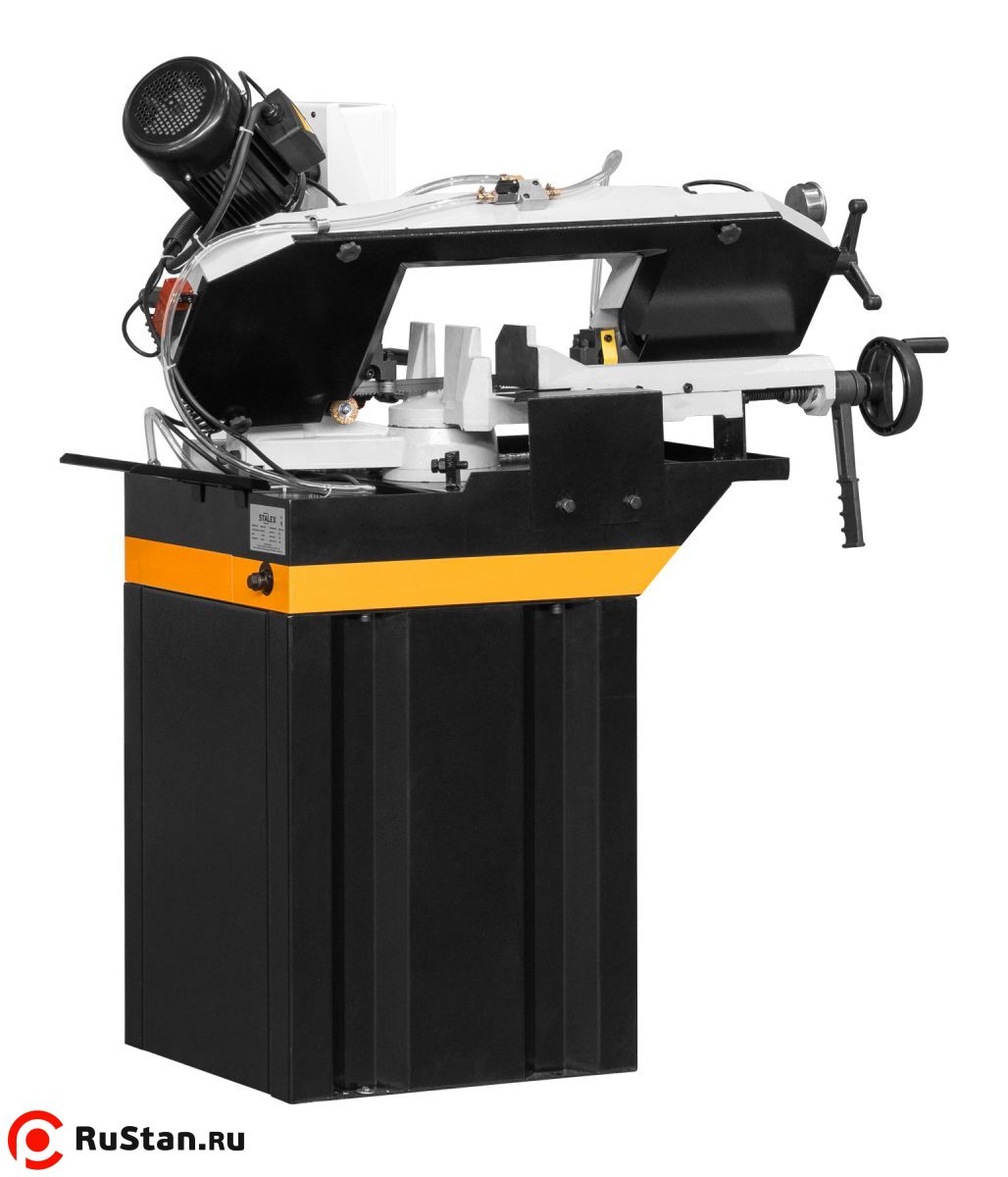

Станок ленточнопильный Stalex BSМ-170G

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
Станок Stalex BSM-170G позволяет делать распилы заготовок диаметром до 170мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Основные элементы cтанка Stalex BSM-170G:

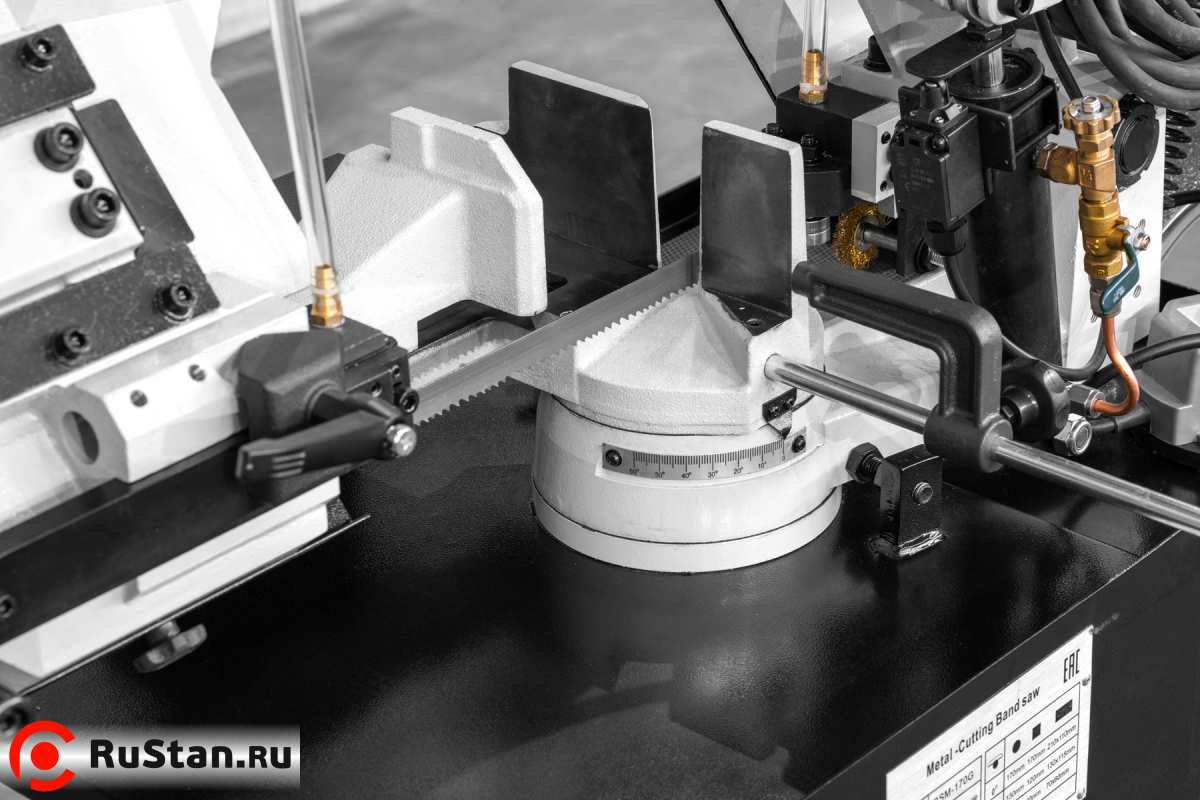

• Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 12 литров
• Точность движения ленты обеспечивается за счет роликовых подшипников
• Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Технические характеристики "STALEX BSM-170G"
Характеристика	Значение

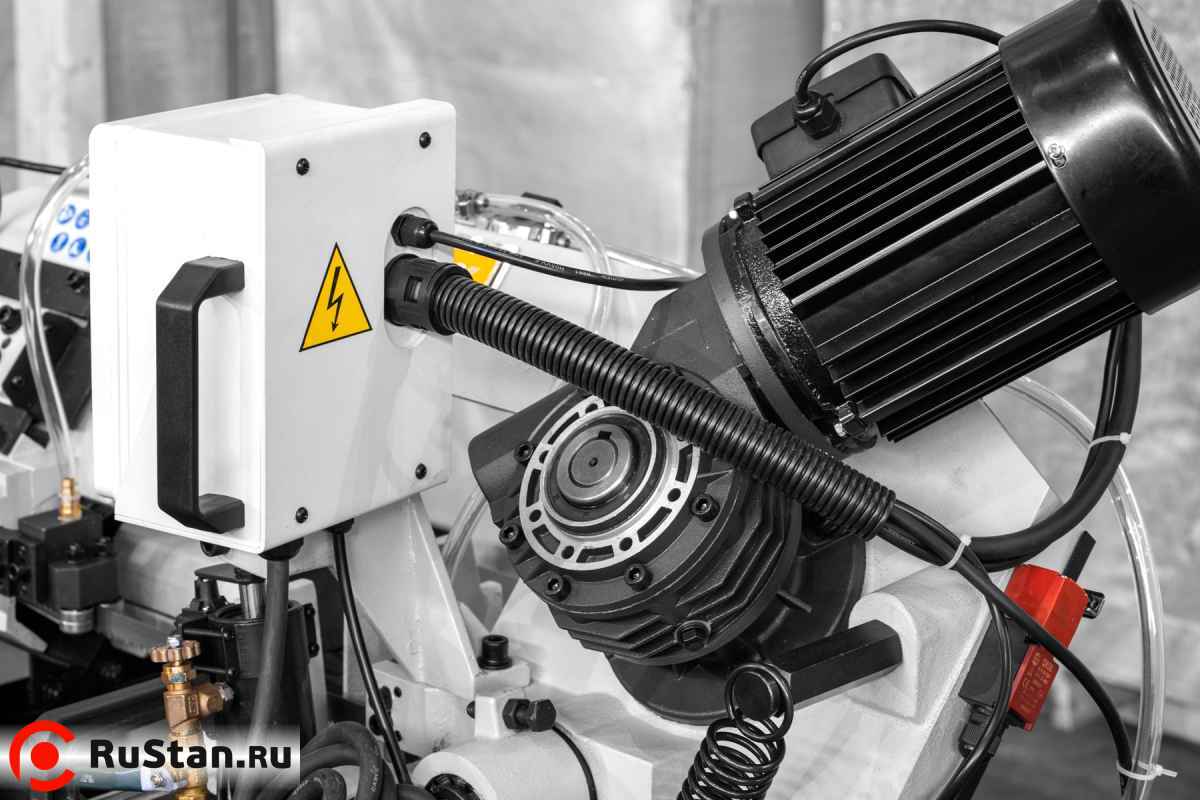

Мощность двигателя	0.95 кВт (3-фазный, 380 В)
Двигатель СОЖ	0.045 кВт (220 В)
Привод	зубчатый
Скорость резания	32.5 / 65 м/мин
Круглый профиль при 90°	170 мм
Круглый профиль при 30°	150 мм
Круглый профиль при 45°	130 мм
Круглый профиль при 60°	70 мм
Квадратный профиль при 90°	170х170 мм
Квадратный профиль при 30°	140х140 мм
Квадратный профиль при 45°	110х110 мм
Квадратный профиль при 60°	60х60 мм
Прямоугольный профиль при 90°	170х210 мм
Прямоугольный профиль при 30°	140х140 мм
Прямоугольный профиль при 45°	110х110 мм
Прямоугольный профиль при 60°	60х60 мм
Передаточное отношение	36:1
Диаметр шкивов	Ø 260 мм
Размер полотна	2110х20х0.9 мм
Рабочая высота станка	890 мм
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	ручной (+ рычаг быстрой доводки)
Объём бака СОЖ	12 л
Габариты станка (ДхШхВ)	1200х1500х1700 мм
Упаковка (фанерный ящик)	1150х560х930 мм
Масса нетто/брутто	141/168 кг
Производство	Китай

Комплектация

• Ленточнопильный станок с гидроразгрузкой STALEX BSM-170G
• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Перепускной клапан, плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом и рычагом быстрой доводки
• Трёхлучевой маховик механического натяжения ленты

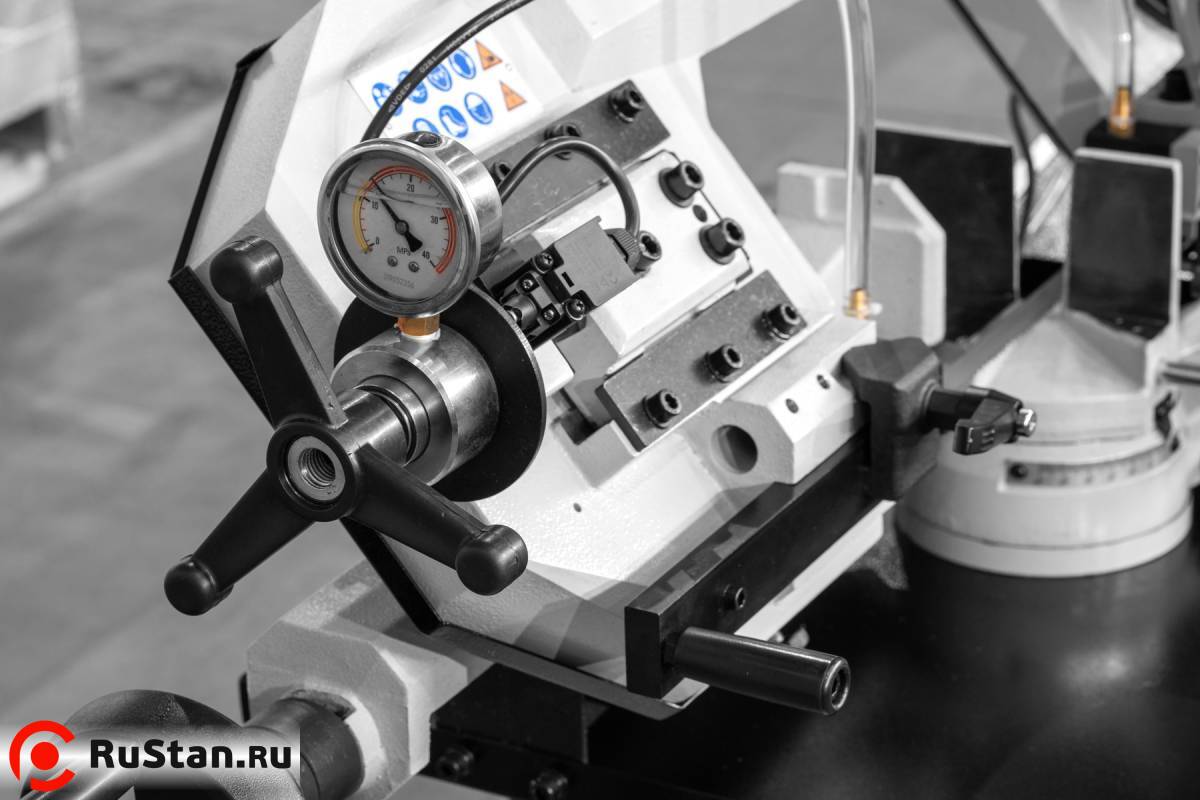

• Датчик контроля натяжения полотна (тензометр)
• Защита: датчик обрыва полотна и датчик открытия кожуха рамы (остановка станка)
• Мерный упор 290 мм

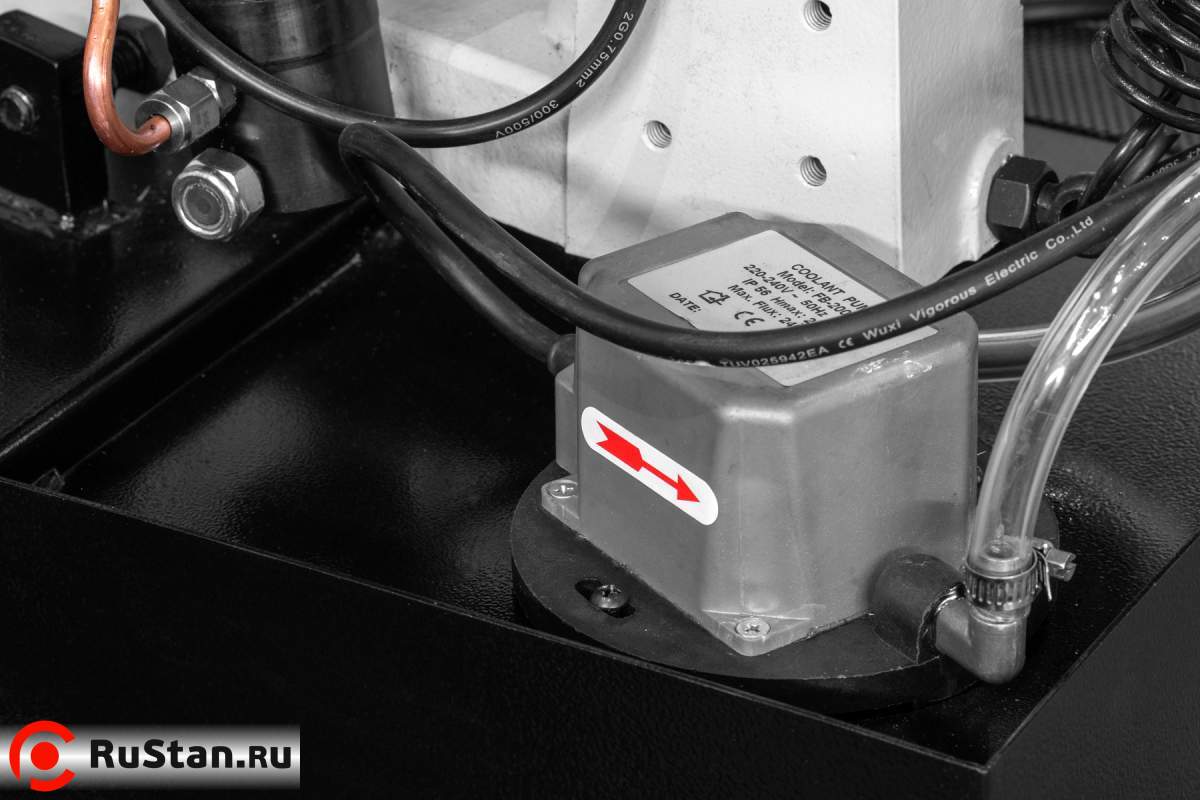

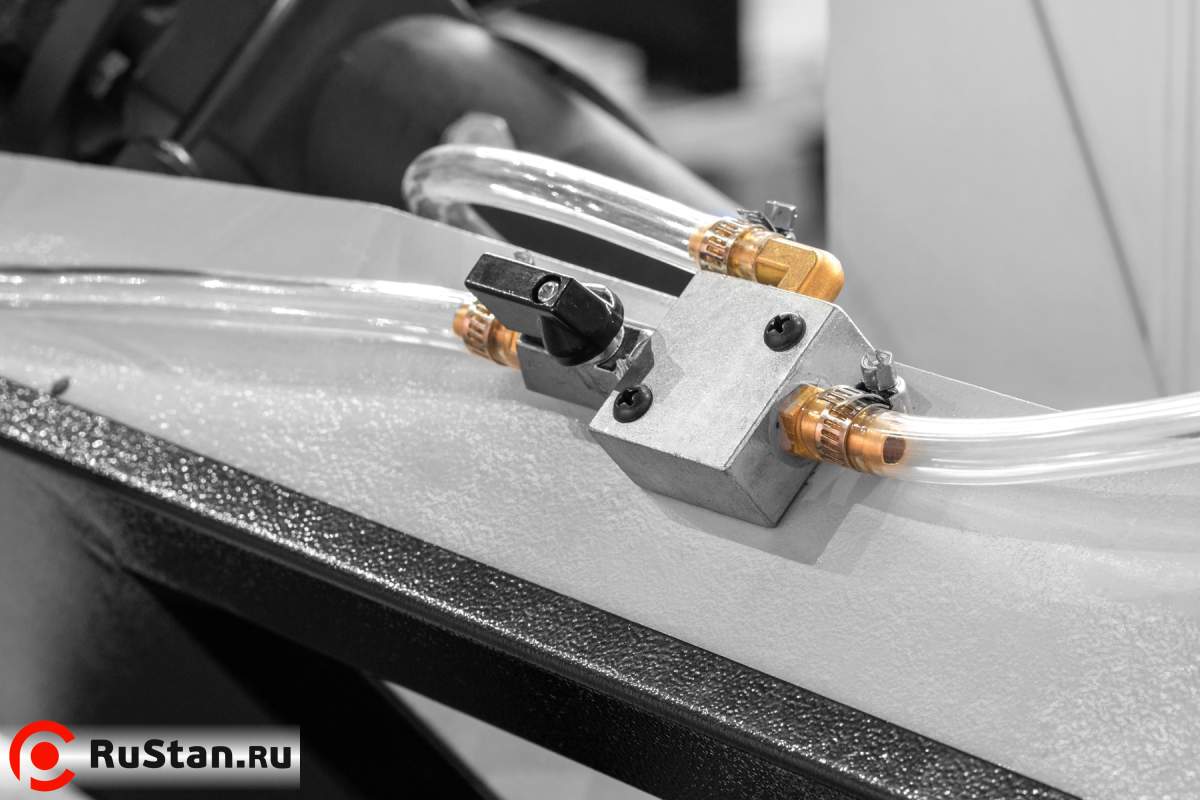

• Помпа для подачи СОЖ и регулировочные краны напора СОЖ
• Пила ленточная, квалитет M42
