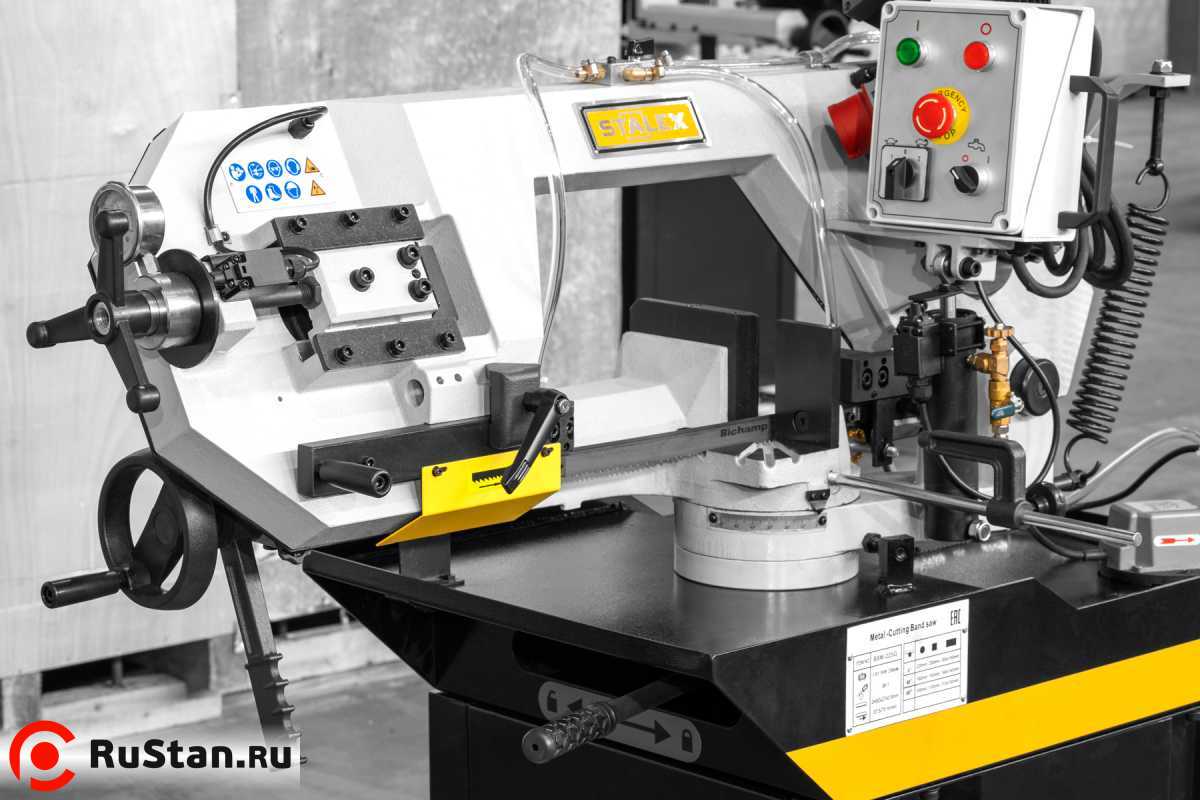

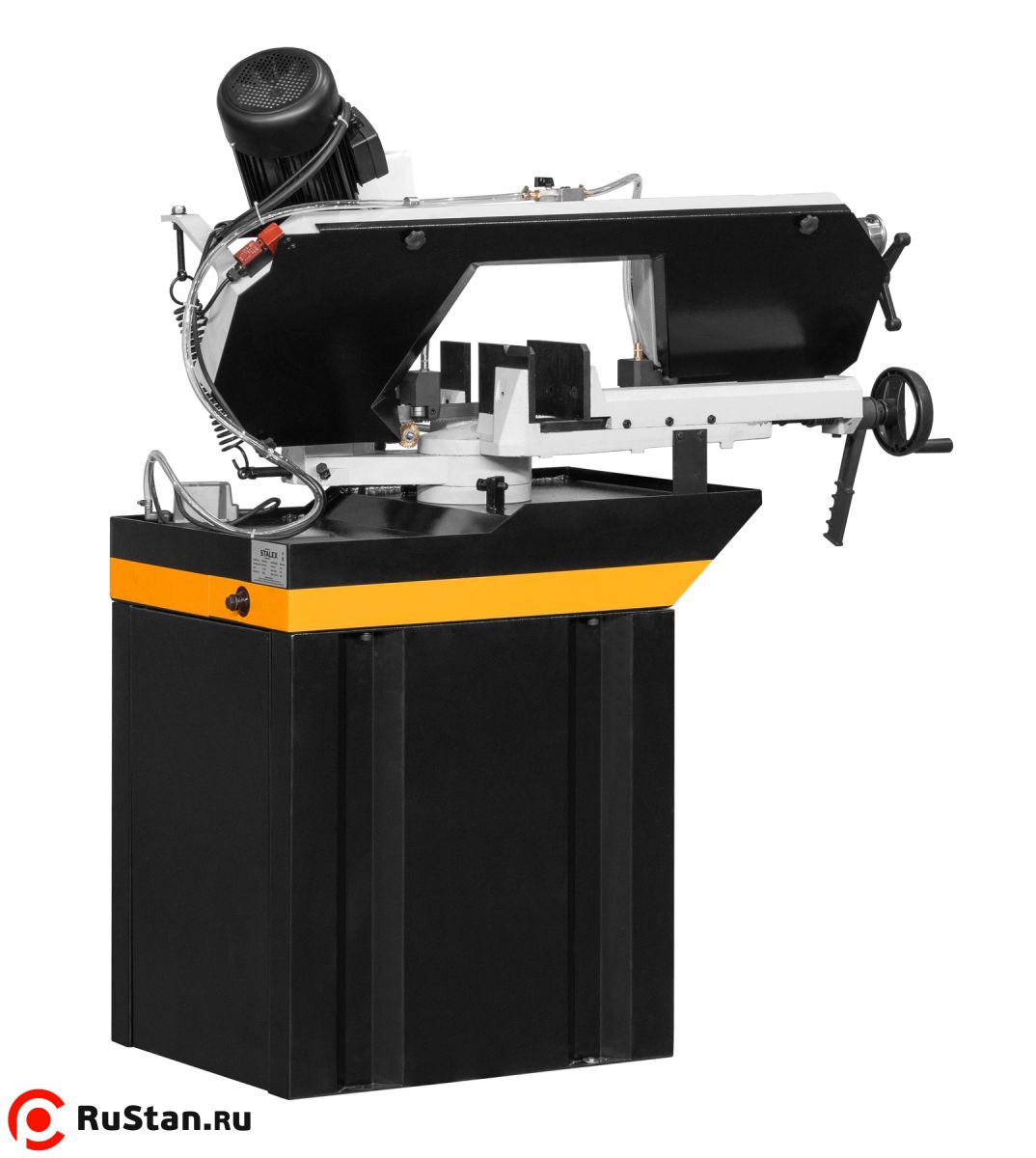

Ленточнопильный станок с гидроразгрузкой BSМ-225G

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
Станок Stalex BSM-225G позволяет делать распилы заготовок диаметром до 225мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

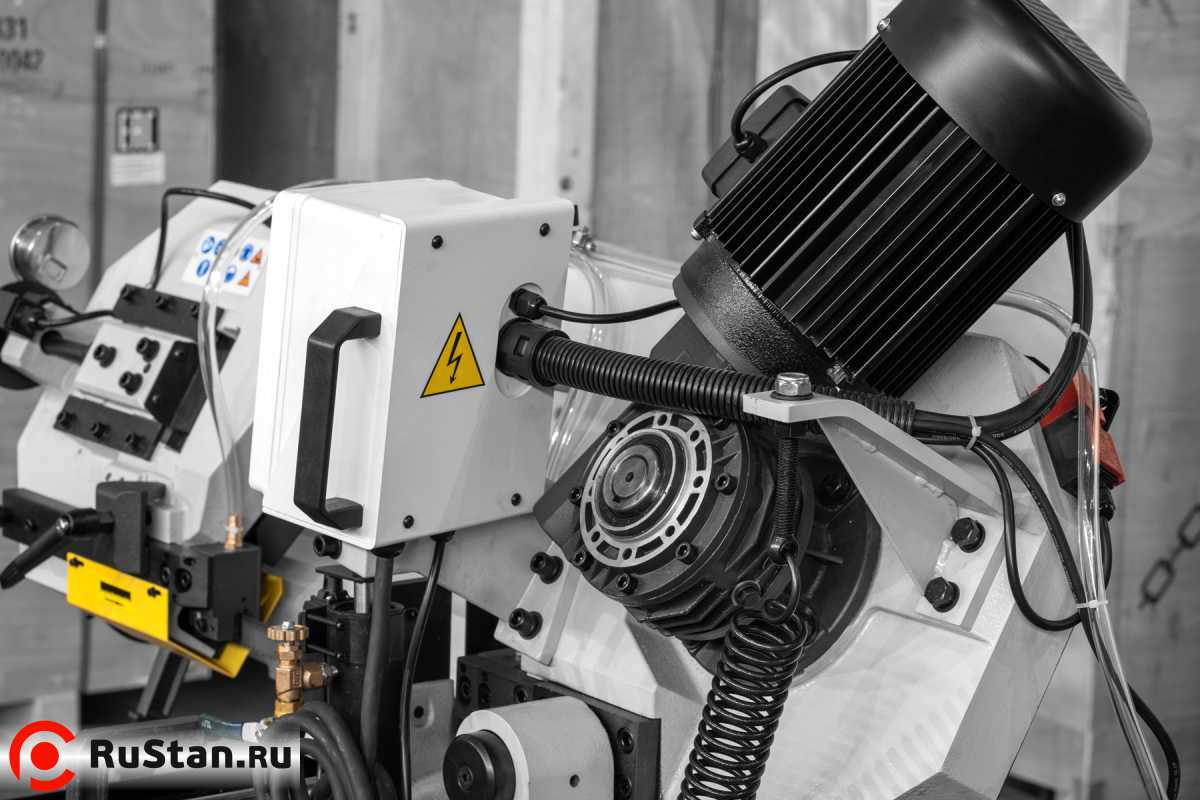

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Основные элементы cтанка Stalex BSM-225G:

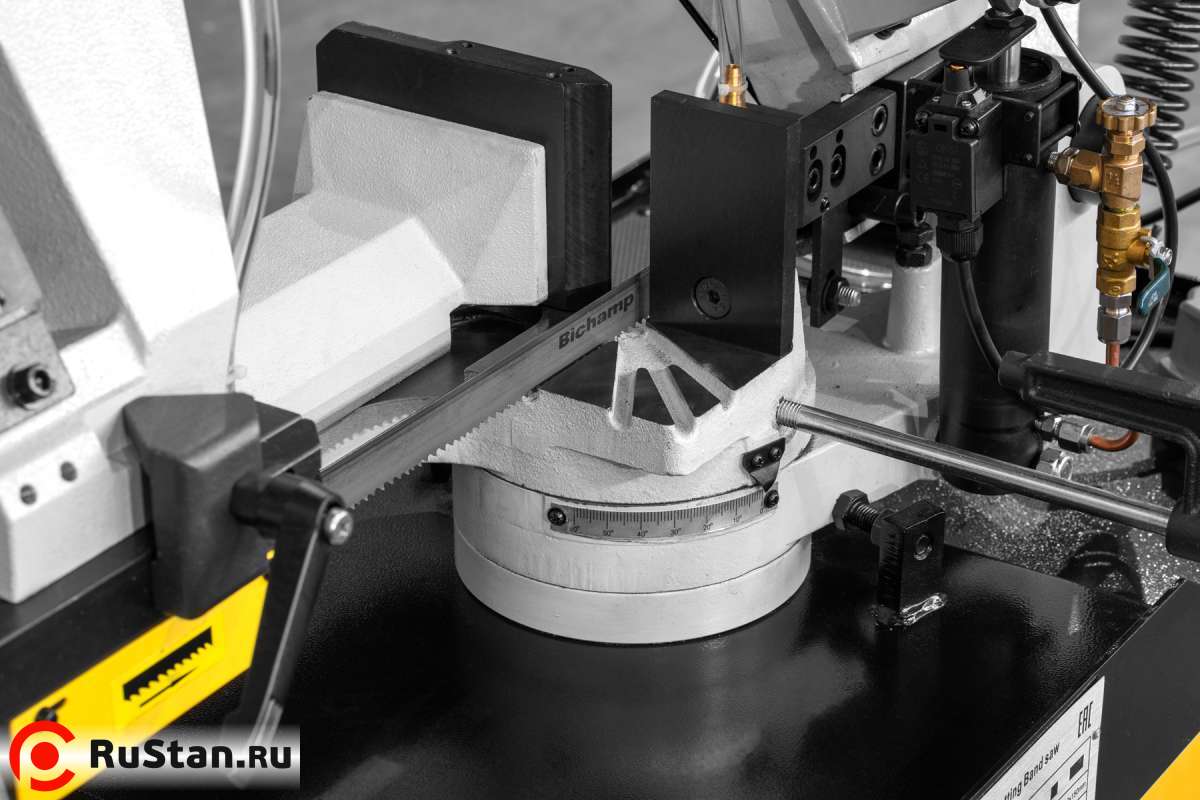

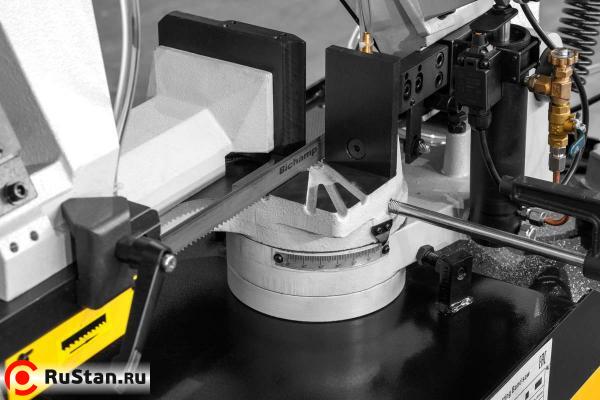

• Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.
• Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников
• Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)

Стандартная комплектация для Stalex BSM-225G:

• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и рычагом быстрой доводки

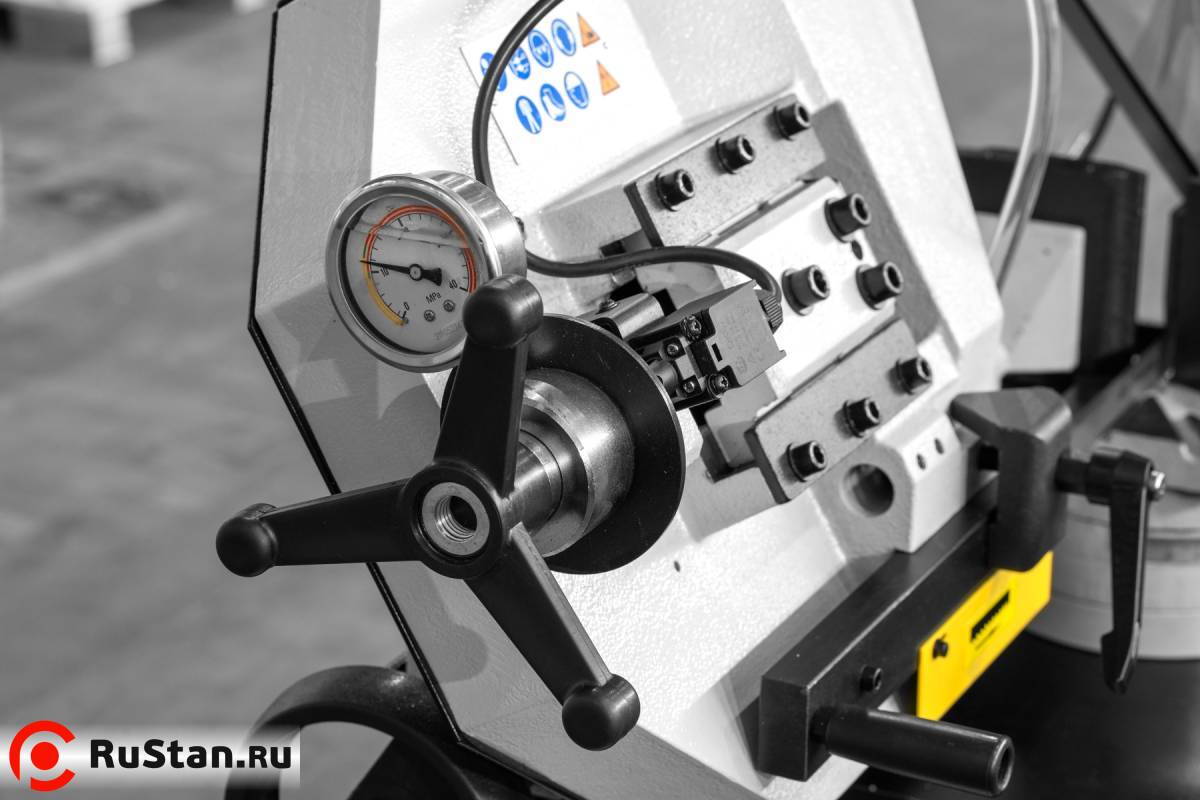

• Трёх лучевой маховик механического натяжения ленты
• Датчик контроля натяжения полотна – тензометр
• Защита – датчик на обрыв полотна (остановка станка) / датчик при открытии кожуха рамы (остановка станка)
• Мерный упор 300 мм

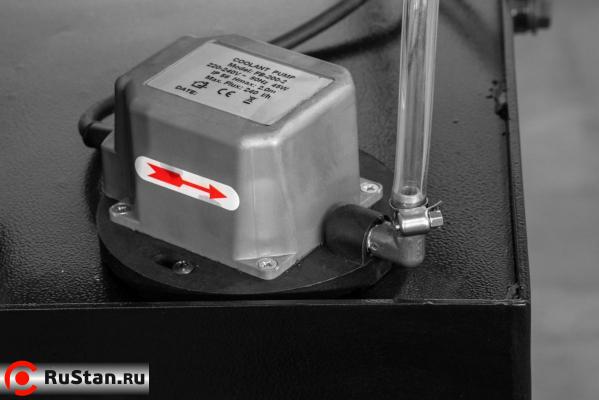

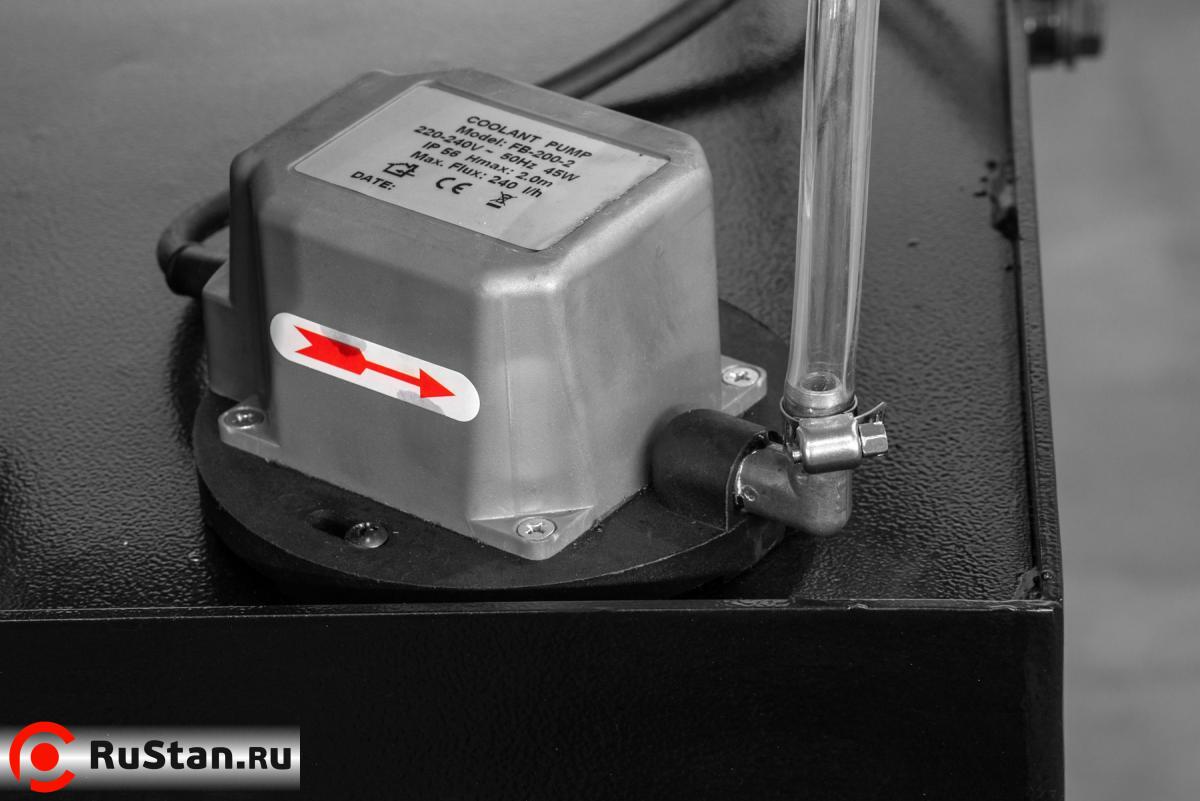

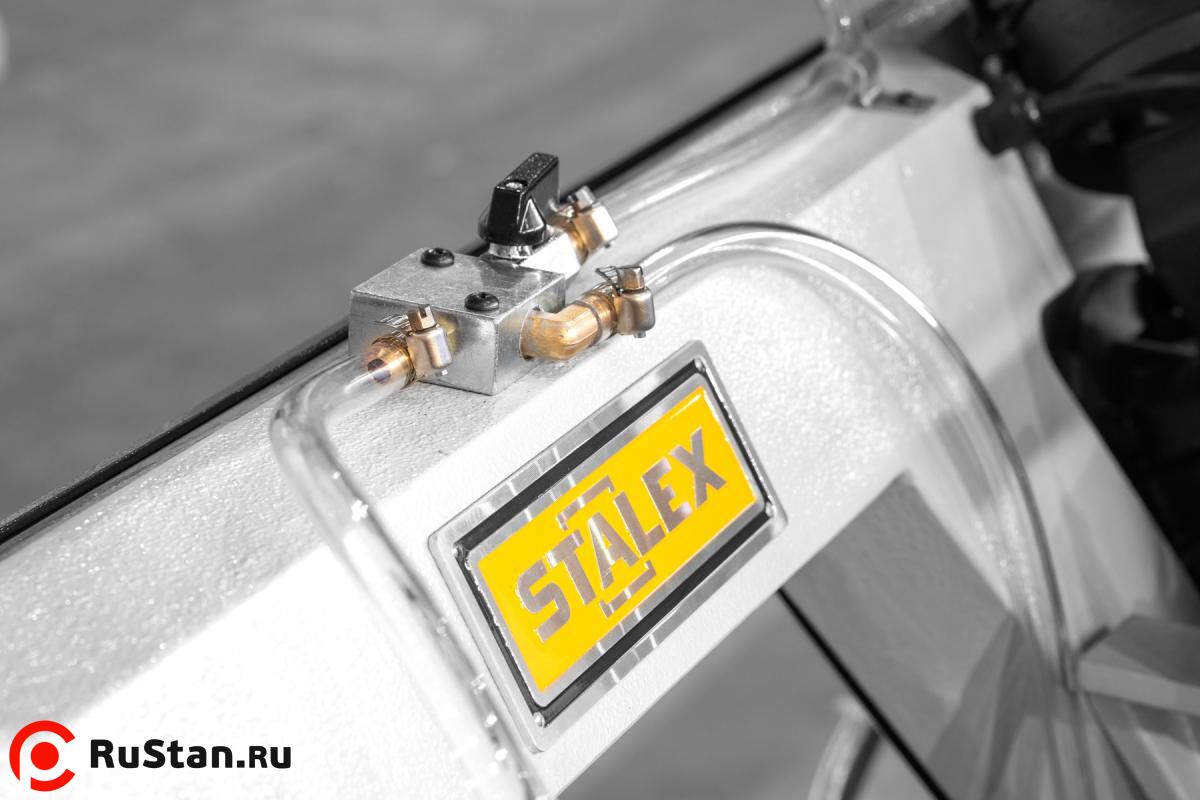

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42

Технические характеристики "STALEX BSM-225G"
Характеристика	Значение
Мощность двигателя	1.5 кВт (3-фазный, 380 В)
Двигатель СОЖ	0.045 кВт (220 В)
Привод	зубчатый
Скорость резания	37.5 / 75 м/мин
Круглый профиль при 90°	225 мм
Круглый профиль при 30°	200 мм
Круглый профиль при 45°	160 мм
Круглый профиль при 60°	100 мм
Квадратный профиль при 90°	200 мм
Квадратный профиль при 30°	190 мм
Квадратный профиль при 45°	150 мм
Квадратный профиль при 60°	100 мм
Прямоугольный профиль при 90°	260х150 мм
Прямоугольный профиль при 30°	210х140 мм
Прямоугольный профиль при 45°	160х140 мм
Прямоугольный профиль при 60°	100х115 мм
Передаточное отношение	36:1
Диаметр шкивов	Ø 300 мм
Размер полотна	2450х27х0.9 мм
Рабочая высота станка	920 мм
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	ручной (+ рычаг быстрой доводки)
Объём бака СОЖ	15.2 л
Габариты станка (ДхШхВ)	1600х1300х1800 мм
Упаковка (фанерный ящик)	1350х580х970 мм
Масса нетто/брутто	195/223 кг
Производство	Китай

Комплектация

• Ленточнопильный станок с гидроразгрузкой STALEX BSM-225G
• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Перепускной клапан, плавная регулировка опускания рамы
• Тиски с ручным зажимом и рычагом быстрой доводки
• Трёхлучевой маховик механического натяжения ленты
• Датчик контроля натяжения полотна (тензометр)
• Защита: датчик обрыва полотна и датчик открытия кожуха
• Мерный упор 300 мм
• Помпа для подачи СОЖ с регулировочными кранами
• Пила ленточная, квалитет M42
