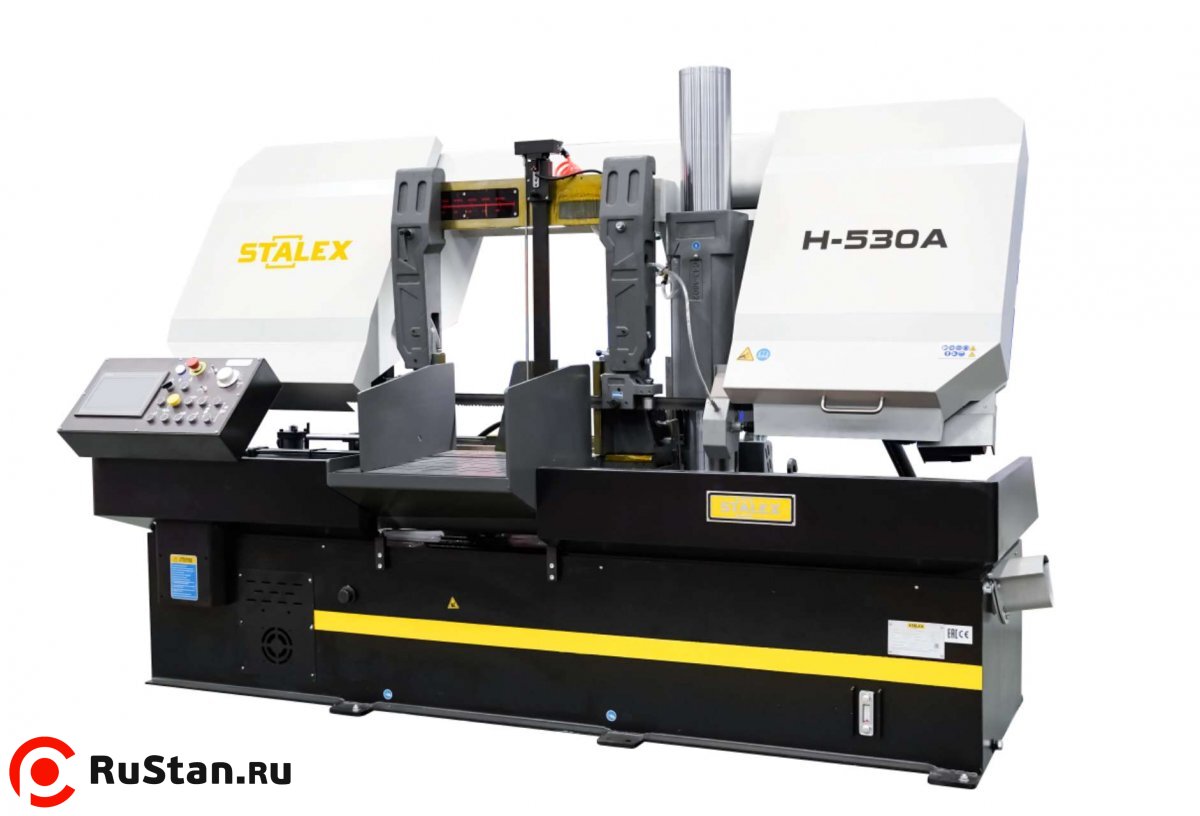

Автоматический ленточнопильный станок Stalex H-530А

Модель Stalex H-530А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.


Особенности

• Произведён по стандартам СЕ

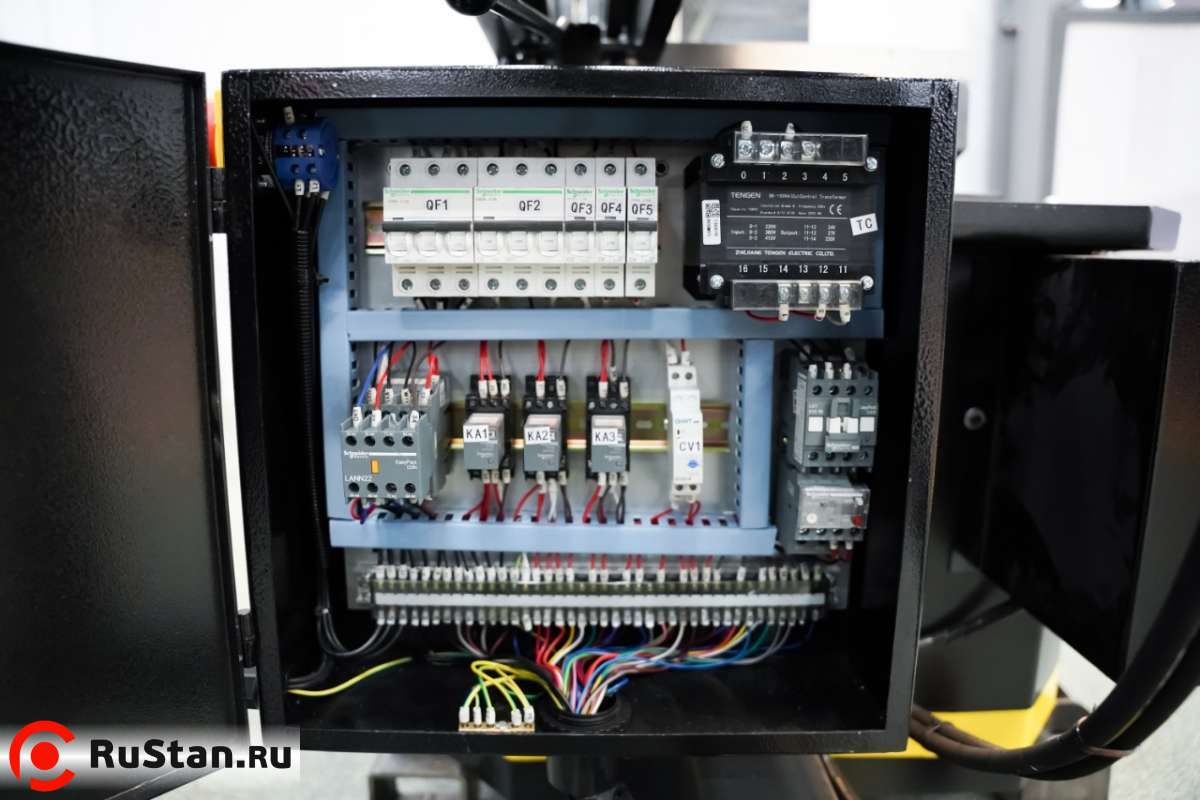

• Электрические компоненты - Siemens, Schneider, Meanwell и др.

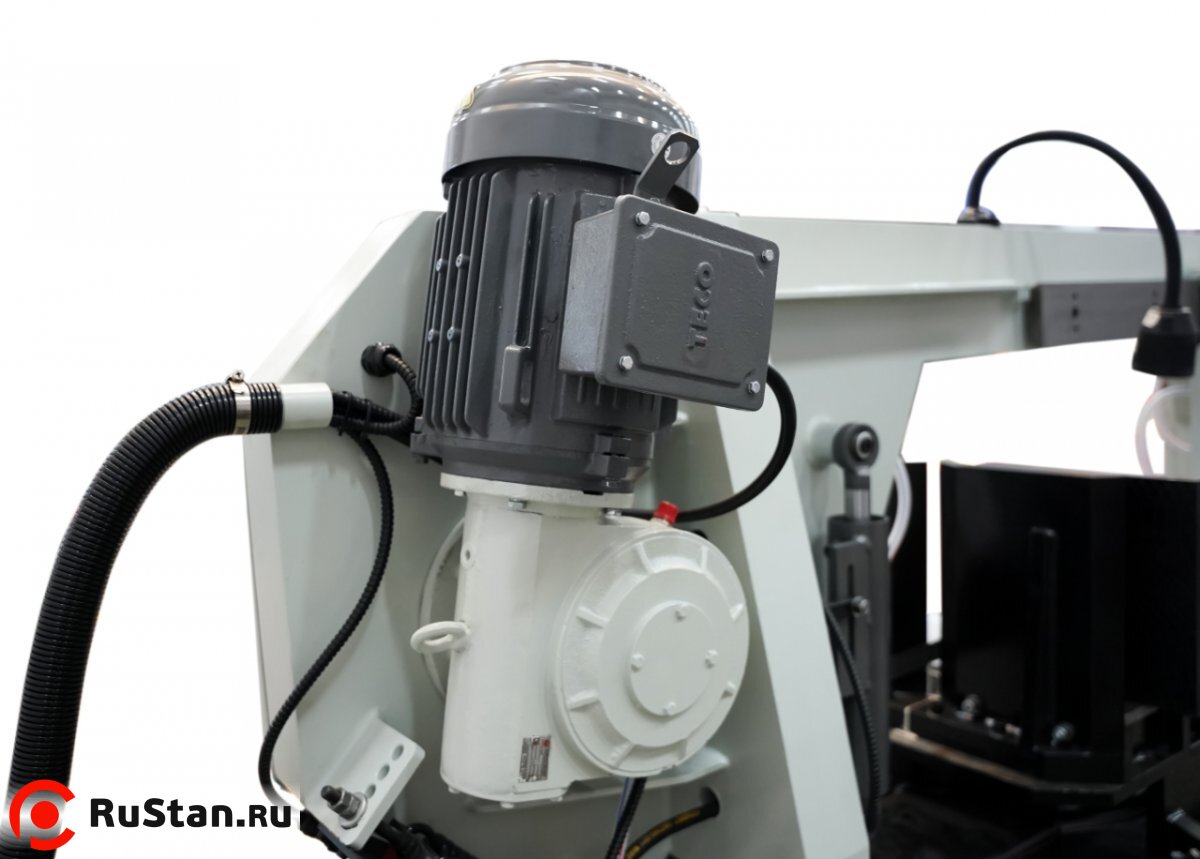

• Мощный двигатель для эффективной резки - 7,5 кВт
• Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания

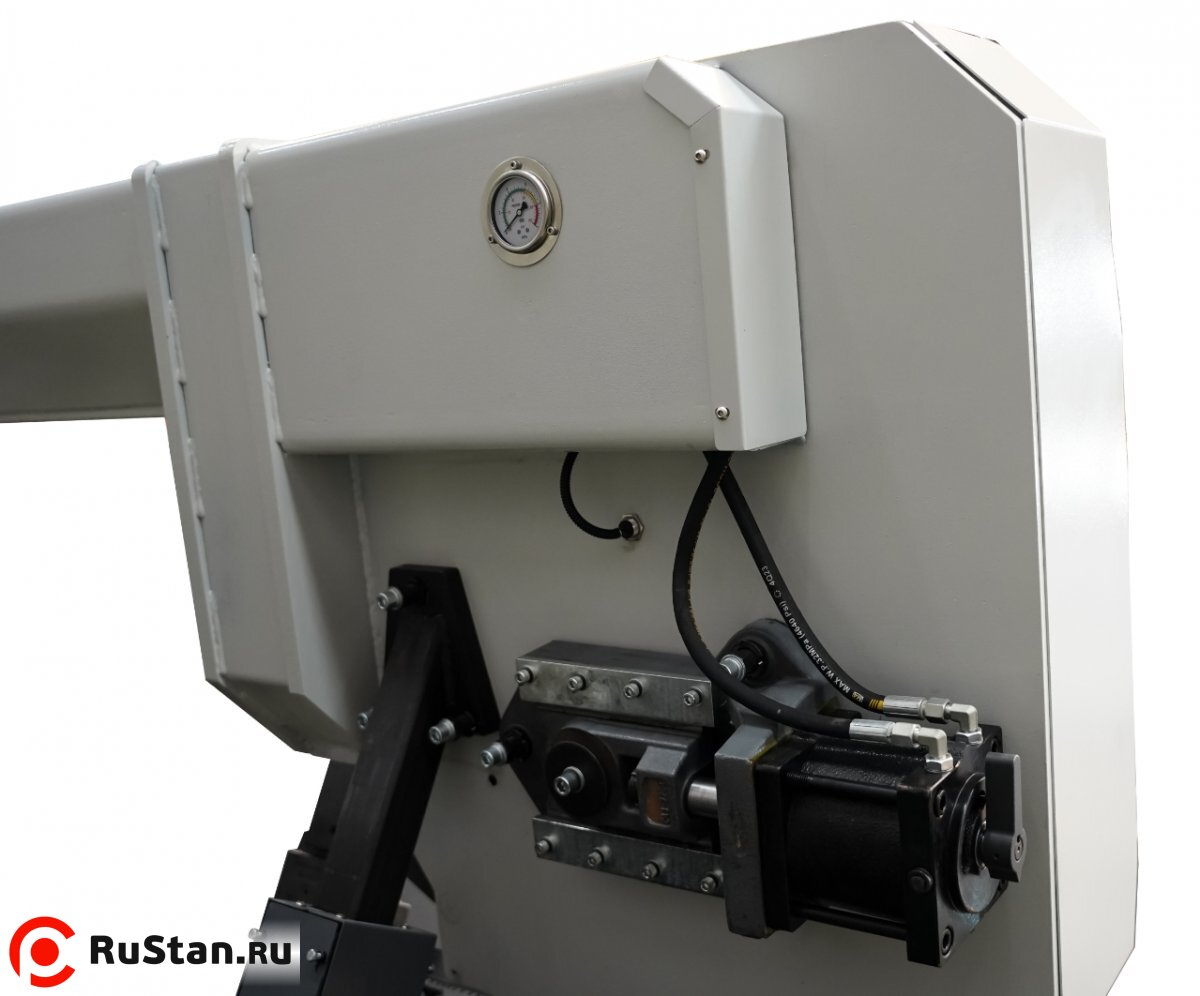

• Гидравлическое натяжение ленточнопильного полотна

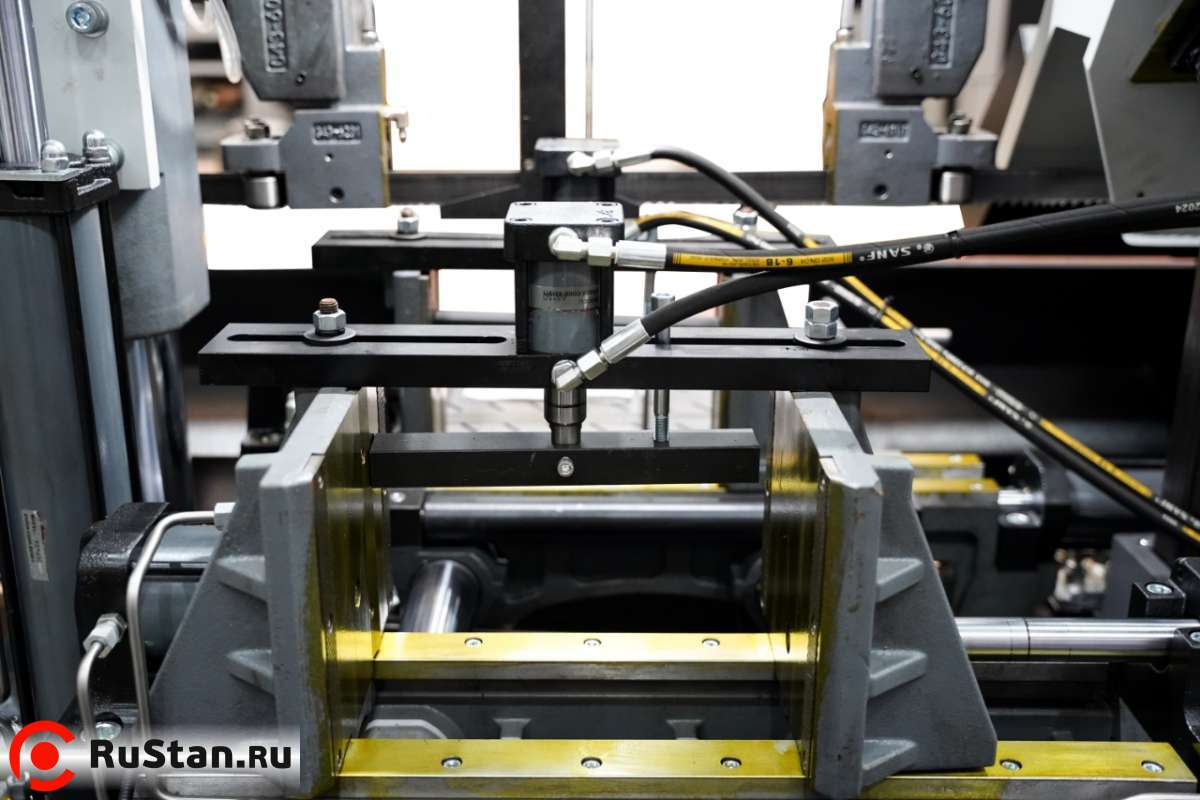

• Прижим пакетной резки (гидравлический)
• Моторизированная дисковая щётка для удаления стружки
• Автоматический конвейер для сбора стружки
• Функция подачи заготовок контролируется гидравлической системой

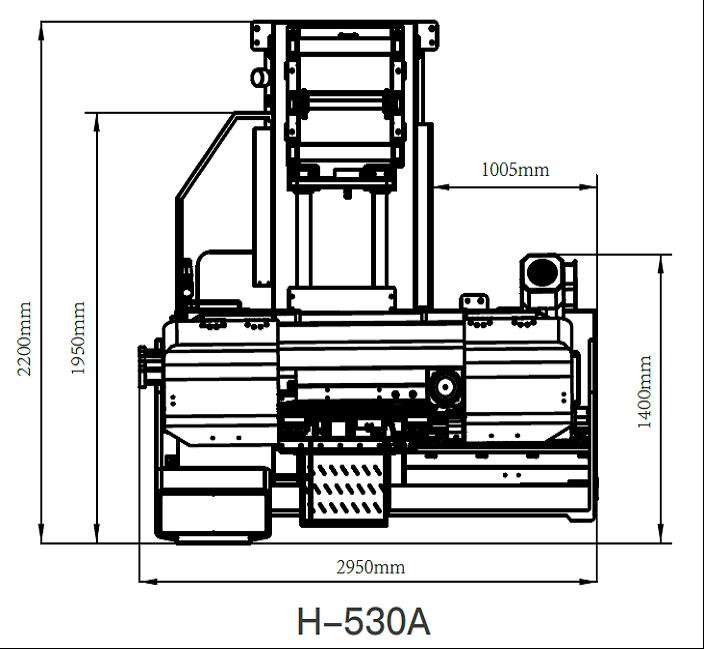

					Габариты
					Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC.

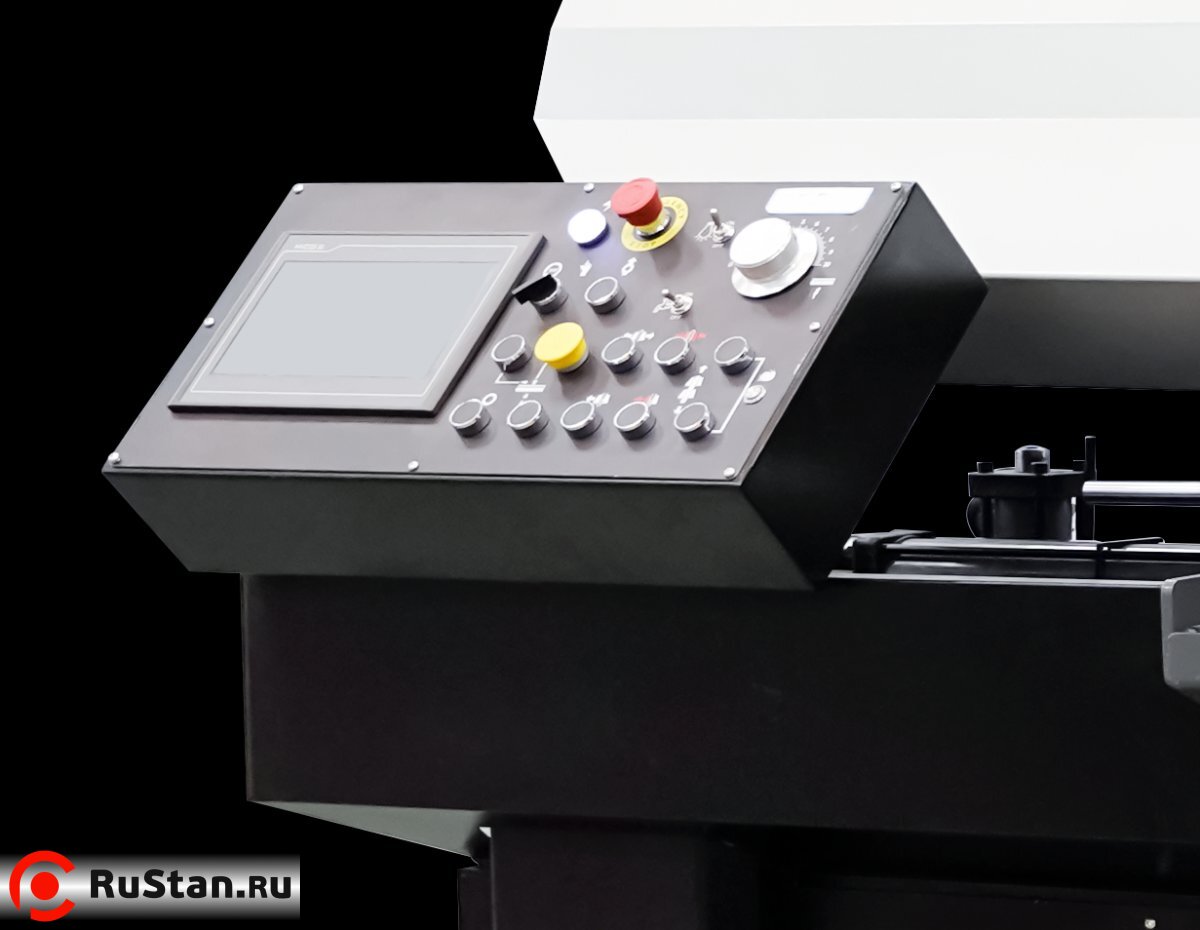

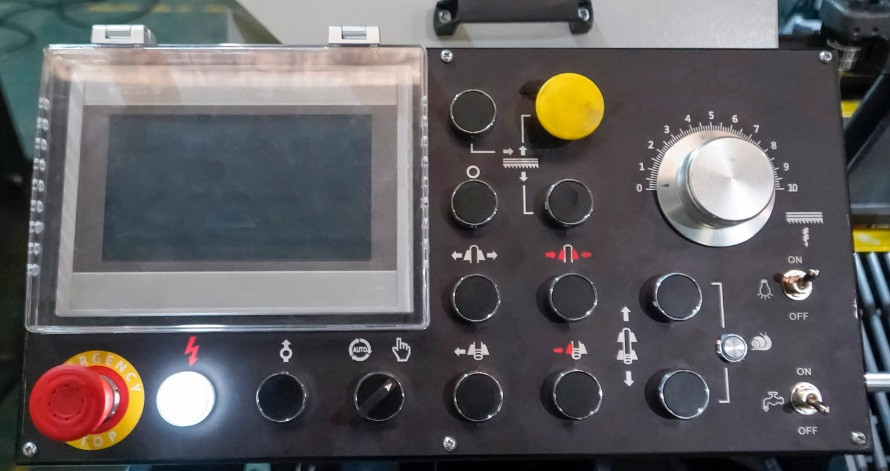

					Панель станка PLC (панель HMI + кнопочное управление) Управление и программирование режимов резания

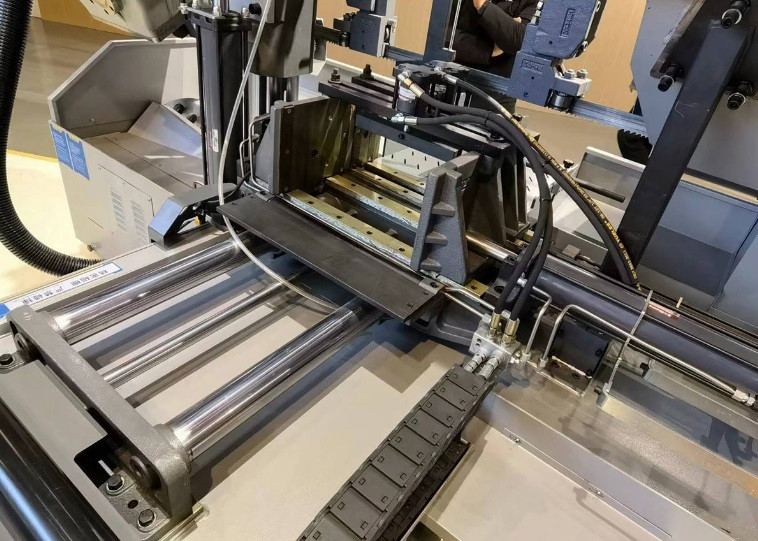

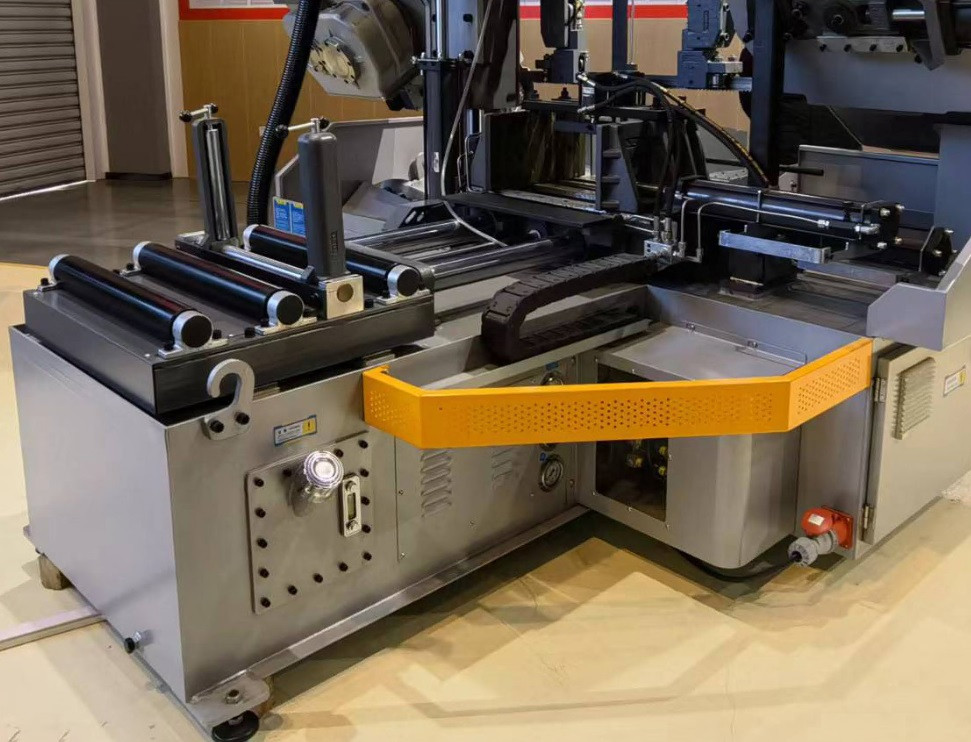

					Подающий стол /тиски подачи

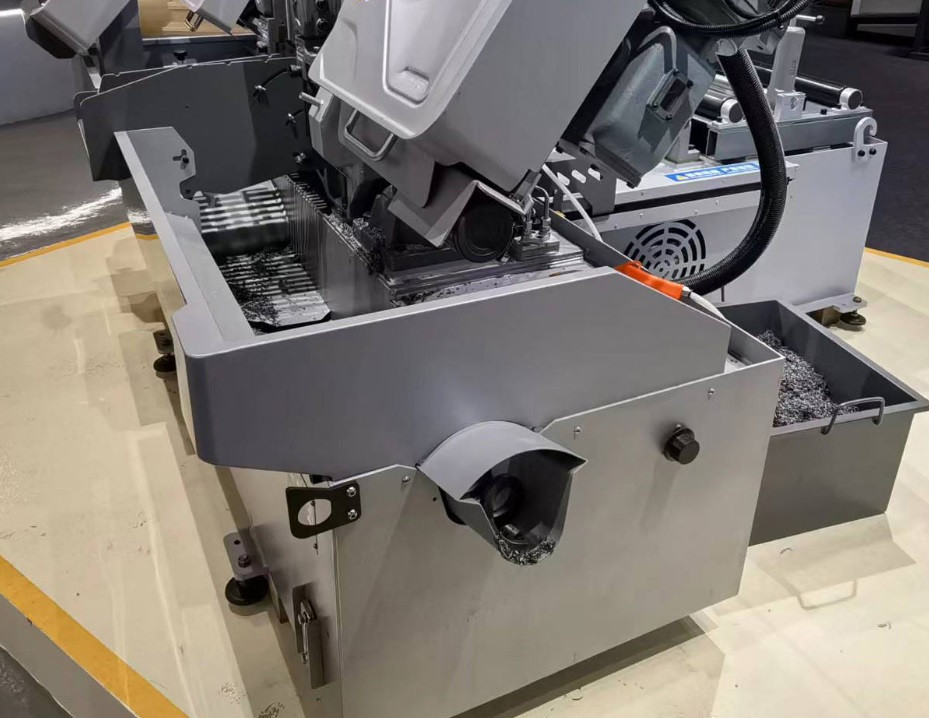

					Автоматический конвейер для сбора стружки
					Упаковка - стрейч-пленка + паллет. Размер упаковки совпадает с размером станка

Технические характеристики "STALEX H-530A"
Характеристика	Значение
Мощность двигателя	7.5 кВт (380 В, 50 Гц, 3-фазный)
Скорость резания	20-80 м/мин
Круглый профиль при 90°	530 мм
Прямоугольный профиль при 90°	530х530 мм
Вращение пилы	90°
Мощность гидравлической станции	1.5 кВт
Мощность системы СОЖ	0.135 кВт
Объём гидравлического бака	70 л
Объём бака СОЖ	140 л
Пакетная резка	270х2000 мм
Длина конечной детали	160 мм
Размер полотна	41х1.3х6200 мм
Габариты (ДхШхВ)	2250х3100х1950 мм
Рабочая высота стола	775 мм
Масса нетто/брутто	3050 / 3100 кг
Стандарт CE	есть
Регулировка частоты вращения двигателя	есть
Привод	зубчатый
Зажим заготовки	гидравлические тиски
Моторизированная дисковая щётка	есть
Автоматический конвейер стружки	есть
Гидравлическое натяжение полотна	есть
Двойной гидравлический клапан	есть
Прижим для пакетной резки	есть
Автоматический подвод заготовок	есть

Комплектация

• Автоматический ленточнопильный станок STALEX H-530A
• Ленточнопильное полотно, установленное на станке
• Гидравлические тиски
• Автоматический конвейер для стружки
• Прижим для пакетной резки
