340 000 руб.
с НДС - на 14.11.2024 г.
Модель: | JET JKM-310MXPRO (230В) |
|
Артикул: | JKM-310MXPRO |
|
Производитель: | JET (Швейцария) | |
Сертификат: | Официальный дилер | |
Изготовитель: | Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы

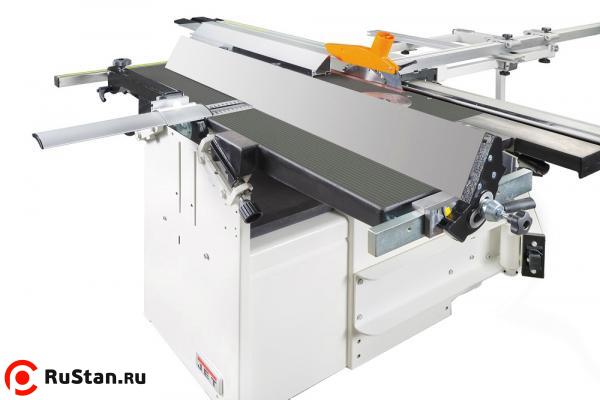

JET JKM-310MXPRO предназначен для профессиональной эксплуатации в частных мастерских и в небольших столярных цехах. Основные функции этой модели: продольная и форматная (на подвижном столе) распиловка, фугование, рейсмусование и фрезерование. За дополнительную плату возможно дооснащение пазовальным узлом. Каждый из функциональных модулей оснащён собственным двигателем, всего их три. Благодаря этому конструкция надежная и простая в эксплуатации.
Станок оборудован откидным кронштейном для установки механизма автоподачи, задействовать его или убрать можно в считанные секунды.
Пиление. Рабочая поверхность образована несколькими чугунными столами; для перемещается параллельного упора по всей ее ширине предусмотрена жесткая стальная направляющая. Пильный диск регулируется по высоте и по наклону.

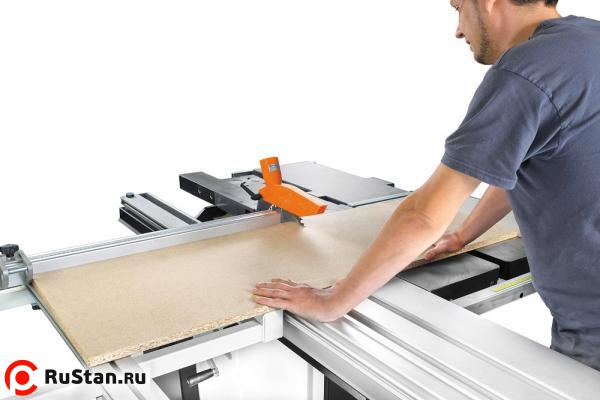

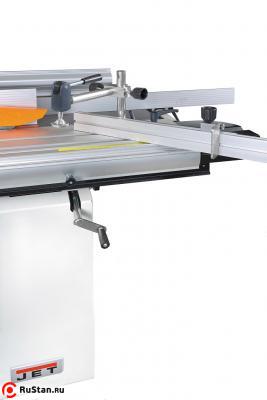

В штатную комплектацию входит подвижный стол с точными и износостойкими направляющими. Он оборудован угловым упором и эксцентриковым прижимом заготовки. Для работы с габаритными деталями стол можно надставить расширение с телескопической опорой и более длинным упором (входят в стандартное оснащение).
Фрезерование. Общая с пильным модулем рабочая поверхность используется и для фрезерования. Для привода шпинделя использован собственный двигатель, установленный вертикально и имеющий две скорости вращения с переключением на панели управления. Изменение высоты инструмента производится маховиком.

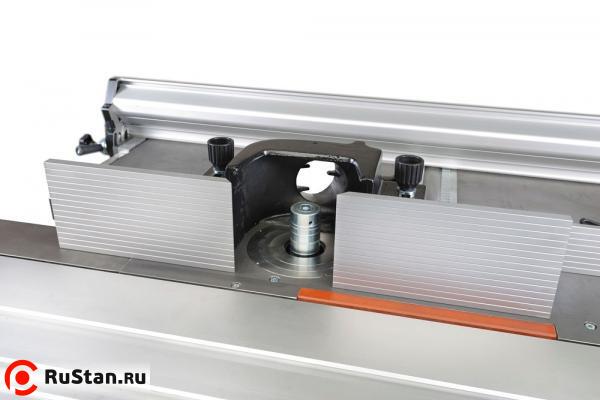

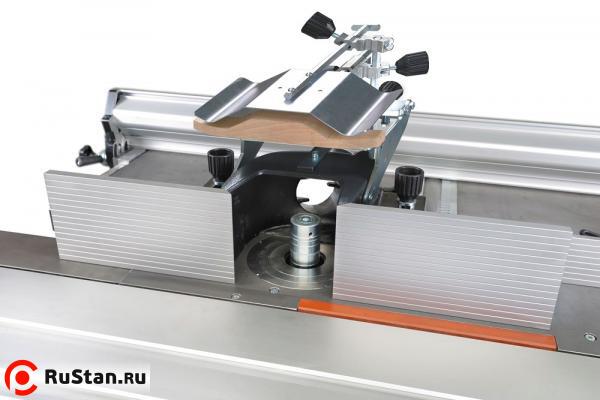

Прилагаемый фрезерный упор имеет независимые регулировки передней и задней накладок при помощи винтов с барашковыми рукоятками и с фиксацией. На него же установлен регулируемый прижим. Подавать заготовку можно и на подвижном столе.

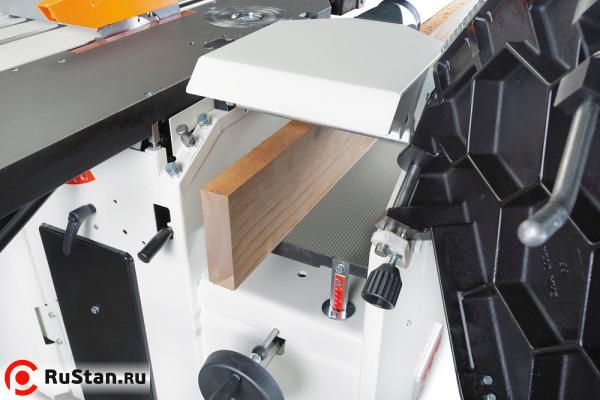

Строгание. Фуговальные столы имеют независимые друг от друга регулировки высоты и откидываются вбок для более удобной работы на рейсмусе (настройки при этом не сбиваются). Высота регулируется маховиком. Валы автоподачи металлические (подающий рифленый, принимающий гладкий) и установлены в подшипниках качения, что хорошо с точки зрения долговечности. Механизм отключается рукояткой для исключения холостой прокрутки.
Особенности
- Три двигателя для индивидуального привода каждого из узлов
- Отдельные вытяжные штуцеры для каждого из узлов
- Откидной кронштейн для установки механизма автоподачи
- Пиление:
- Регулировка наклона пильного диска
- Регулировка глубины пропила
- Рабочий стол из чугунного литья
- Регулируемый параллельный упор
- Подвижный стол (каретка):
- Подвижный стол из алюминиевого профиля
- Съемный расширитель подвижного стола с телескопической опорой
- Эксцентриковый прижим для фиксации заготовки на подвижном столе
- Поворотный упор подвижного стола с угловой разметкой
- Фрезерование:
- Регулировка высоты установки шпинделя вращающимся штурвалом
- 2-ступенчатая регулировка скорости вращения шпинделя
- Рабочий стол из чугунного литья
- Регулируемый фрезерный упор
- Фугование:
- Регулировка глубины фугования
- Регулируемый фуговальный упор
- Регулируемое ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Фуговальный упор из алюминиевого профиля
- Рейсмусование:
- Откидные фуговальные столы
- Отключаемый привод валов подачи
- Металлические подающие валы
- Регулировка высоты строгания вращающимся маховиком
- Пазование (опция):
- Регулируемый эксцентриковый прижим заготовки
- Рычаги подачи по осям «X» и «Y»
- Регулировка по оси «Z» вращающимся маховиком
- Рабочий стол из чугунного литья
Технические характеристики JKM-310MXPRO | |
---|---|
Характеристика | Значение |
Потребляемая (выходная) мощность | 2,2 (1,6) кВт |
Диаметр вытяжных штуцеров | 100 мм |
Габаритные размеры (ДхШхВ) | 1775х1718х1075 мм |
Вес JET JKM-310MXPRO (230В) | 539 кг |
Пиление | |
Частота вращения пильного диска на холостом ходу | 4500 об/мин |
Внешний (посадочный) диаметр пильного диска | 250 (30) мм |
Угол наклона пильного диска | 0-45º |
Максимальная глубина пропила под углом 0º и 45º | 85 и 55 мм |
Размеры рабочей поверхности (ДхШ) | 1410х627 мм |
Максимальная ширина заготовки при пилении с параллельным упором справа | 640 мм |
Подвижный стол (каретка) | |
Размеры подвижного стола (ДхШ) | 1254х320 мм |
Удлинение подвижного стола (ДхШ) | 224х296 мм |
Расширение подвижного стола (Ш) | 795 мм |
Ход подвижного стола (каретки) | 1450 мм |
Максимальная ширина до ограничителя торцевого упора подвижного стола | 2500 мм |
Фрезерование | |
Частота вращения шпинделя на холостом ходу | 3000 и 6000 об/мин |
Диаметр шпинделя | 30 мм |
Ход шпинделя (подъем) | 140 мм |
Размеры рабочей поверхности (ДхШ) | 1410х627 мм |
Диаметр отверстия стола | 180 мм |
Максимальный диаметр фрезы | 120 мм |
Строгание | |
Частота вращения строгального вала | 5500 об/мин |
Диаметр строгального вала | 70 мм |
Размер ножей (ДхШхТ) | 310х25х3,0 мм |
Количество ножей | 3 |
Максимальная ширина заготовки | 310 мм |
Фугование | |
Глубина строгания за один проход | 0-4,0 мм |
Длина фуговального стола | 1400 мм |
Размеры фуговального упора (ДхВ) | 1300х150 мм |
Угол наклона фуговального упора | 0-45º |
Рейсмусование | |
Скорость подачи | 6 м/мин |
Максимальная высота заготовки | 230 мм |
Максимальная глубина строгания за один проход | 4,0 мм |
Максимально допустимая глубина строгания за один проход по всей ширине | 1,5 мм |
Минимальная длина заготовки | 120 мм |
Длина рейсмусового стола | 430 мм |
Пазование (опция) | |
Частота вращения шпинделя на холостом ходу | 5500 об/мин |
Диаметр пазовых фрез | до 16 мм |
Величина хода подвижного стола по осям «X», «Y» и «Z» | 165, 140 и 85 мм |
Комплектация
- Упор для пиления и фугования
- Подвижный стол (каретка)
- Упор подвижного стола
- Расширитель подвижного стола с телескопической опорой
- Удлинитель подвижного стола
- Прижим заготовки
- Комплект ножей (установлен на валу)
- Ограждение ножевого вала
- Фрезерный упор
Комплектация за дополнительную плату
