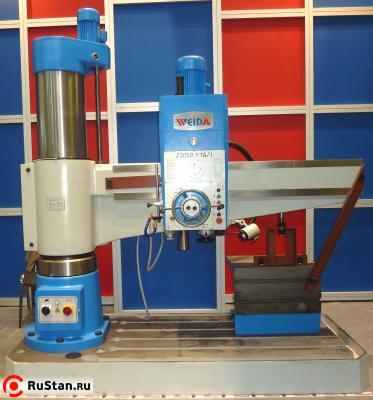

Радиально-сверлильный станок Z3050x16
| Модель: |  |
Z3050x16 |
| Производитель: | Китай |
|
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
Радиально-сверлильный станок Z3050x16 (аналог 2М55, 2Н55) предназначен для обработки отверстий в средних и крупных деталях.
Станок Z3050x16 является аналогом станков производства одесского завода радиально сверлильных станков, например радиально-сверлильного станка 2А554. На станках можно выполнять следующие виды работ: сверление, зенкерование, развертывание, подрезку торцев и нарезание резьб.
Станки применяется в индивидуальном мелкосерийном производстве и серийном производстве. Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяет производить на нем выточку внутренних канавок, вырезку круглых пластин из листа и т. д.
Радиально-сверлильный станок Z3050 поставляется с гидравлическим креплением режущего инструмента. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов. Термообработка на высококлассном и современном оборудовании обеспечивает долговечность деталей.
Станки изготавливаются на специальном оборудовании, гарантирующем высокое качество ответственных деталей. Зажим и смена скоростей управляются гидравликой, которая очень надежна в эксплуатации. 16 различных скоростей и подач обеспечивают экономичную и высокоэффективную обработку. Механические и электрические органы управления централизованы в передней бабке для простого и быстрого использования. Новая технология покраски и модернизированная внешность.
Технические характеристики радиально-сверлильного станка WEIDA Z3050x16 |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр сверления, мм | 50 |
| Расстояние между осью шпинделя и колонной (мин-макс), мм | 350 - 1600 |
| Пределы расстояния между торцом шпинделя и рабочей поверхностью стола, мм | 320 - 1220 |
| Вертикальное перемещение траверсы по колонне, мм | 580 |
| Перемещение шпиндельной головки по траверсе, мм | 1250 |
| Диаметр колонны, мм | 350 |
| Диаметр шпинделя, мм | 79 |
| Наибольший ход шпинделя, мм | 315 |
| Конус шпинделя | Морзе № 5 |
| Диапазон скоростей вращения шпинделя, об/мин | 25 - 2000 |
| Количество скоростей шпинделя | 16 |
| Диапазон скоростей подачи шпинделя, мм/оборот | 0.04 - 3.20 |
| Количество переключений скоростей подач шпинделя | 16 |
| Размер рабочего стола, мм | 500 х 630 |
| Мощность электродвигателя главного привода, кВт | 4 |
| Мощность электродвигателя привода подъема траверсы, кВт | 1.5 |
| Габариты станка, мм | 2500 х 1070х 2840 (2570 для транспорта) |
| Масса, нетто, кг | 3500 |
Стандартная комплектация станка:
- стол коробчатый;
- система охлаждения;
- болты для фундамента;
- инструмент.
Дополнительная комплектация:
- переходная муфта;
- поворотный стол.
