Цена для юр. и физ. лиц
2 144 578 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Комментарии
  • Отзывы

Мощный, точный и высокопроизводительный токарный винторезный станок DMTG CDS6250B для мелко и среднесерийного производства в различных отраслях промышленности. Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.

Особенности DMTG CDS6250B

  • Широкий диапазон частот вращения шпинделя и подач позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
  • Большие возможности по обработке: проходное отверстие шпинделя Ø82, нарезание четырех типов резьб от метрической до питчевой, масса обрабатываемой детали до 300 кг
  • Разработан Техническим центром корпорации DMTG совместно с английской компанией COLCHESTER (основана в 1897 г., один из ведущих мировых производителей токарных станков).
  • Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
  • Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
  • Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм).
  • Обработка коротких деталей большого диаметра в выемке станины.
  • Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
  • Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
  • Мощный электродвигатель 7,5 (опция: 11 кВт).
  • Закаленные шлифованные шестерни передней бабки и коробки подач.
  • Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
  • Привод быстрого хода суппорта со скоростью перемещений 4200 мм/мин в продольном направлении и 2100 мм/мин в поперечном направлении.
  • Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
  • Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
  • Быстродействующий электромагнитный тормоз шпинделя.
  • Перегрузочная муфта ходового винта.
  • Система подачи СОЖ в зону резания.
  • Современный аналог советских станков 16К25, 1К625.

Технические характеристики CDS6250B/1000

Характеристика Значение
Электропитание
Мощность двигателя шпинделя 7,5 кВт 380 В ~50 Гц (опция: 11 кВт)
Станочные данные
Диаметр обработки над станиной 500 мм
Диаметр обработки над суппортом 290 мм
Диаметр обработки в выемке станины 760 мм
Длина выемки станины 280 мм
Межцентровое расстояние 1000 мм
Ширина станины 394 мм
Максимальный вес обрабатываемой заготовки 300 кг
Шпиндель
Число оборотов шпинделя 26-2000 об/мин
Количество скоростей шпинделя 16
Проходное отверстие шпинделя 82 мм (опция: 105 мм)
Фланец шпинделя Camlock D8 (DIN 55029, ISO 702/II)
Внутренний конус шпинделя метрический 90 мм (1:20)
Крутящий момент шпинделя 2370 Нм
Подачи и резьбы
Продольная подача (45 подач) 0,044 - 1,48 мм/об
Поперечная подача (45 подач) 0,022 - 0,74 мм/об
Быстрый ход в продольном направлении 4200 мм/мин
Быстрый ход в поперечном направлении 2100 мм/мин
Пределы шага нарезаемых метрических резьб (73 шага) 0,35 - 80 мм
Пределы шага нарезаемых дюймовых резьб (47 шагов) 80 - 7/16 ниток/дюйм
Пределы шага нарезаемых модульных резьб (45 шагов) модуль 0,2 - 40
Пределы шага нарезаемых питчевых резьб (47 шагов) 160 - 7/8 DP
Диаметр / шаг продольного ходового винта 40 / 12 мм
Резцедержатель
Высота державки резца 25 х 25 мм
Угол поворота верхней каретки суппорта ± 45°
Ход верхней каретки суппорта 130 мм
Ход поперечной каретки суппорта 348 мм

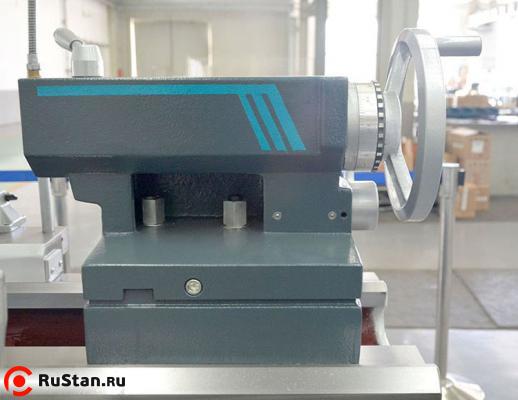

Задняя бабка
Конус пиноли задней бабки МК5
Диаметр пиноли задней бабки 75 мм
Ход пиноли задней бабки 150 мм
Поперечное перемещение задней бабки ± 15 мм
Габаритные размеры
ДхШхВ 2930х1230х1295
Масса DMTG CDS6250B/1000 станка 2170 кг

Стандартная комплектация CDS6250B

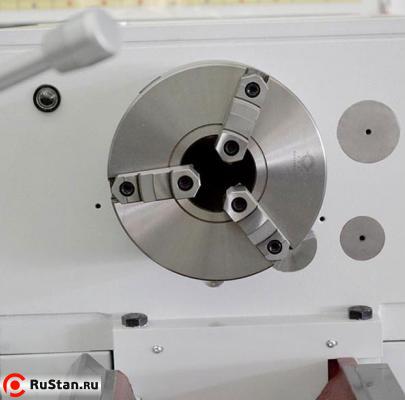

  • 3-кулачковый токарный патрон Ø250 мм
  • Люнет подвижный Ø20-110 мм(для РМЦ 1500 мм и больше)
  • Люнет неподвижный Ø30-200 мм (для РМЦ 1500 мм и больше)
  • Станочный светильник
  • Упорный центр МК5
  • Комплект обслуживающего инструмента
  • Руководство по эксплуатации на русском языке

Дополнительные опции

  • Привод шпинделя 11 кВт
  • Устройство цифровой индикации (УЦИ) с оптическими линейками
  • 4-кулачковый токарный патрон Ø315 мм
  • Планшайба Ø480 мм
  • Конусная линейка
  • Резьбоуказатель
  • Люнет подвижный
  • Люнет неподвижный
  • Вращающийся упорный центр МК5
  • Комплект виброопор
  • Комплект анкерных болтов
  • Комплект клиновых башмаков
