370 500 руб.
с НДС - на 15.11.2024 г.
Модель: | ВПК Г-45 |
|
Артикул: | СГ064536 |
|
Производитель: | ВПК Индустрия |
- Описание
-
Документы
- Комментарии
- Отзывы
Станок для гибки арматуры ВПК Г-45 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначены для гибки арматурной стали круглого, квадратного сечения. В отличие от модели ВПК Г-42 на станке для гибки ВПК Г-45 сокращено время настройки угла загиба на поворотном рабочем диске.
Принцип работы

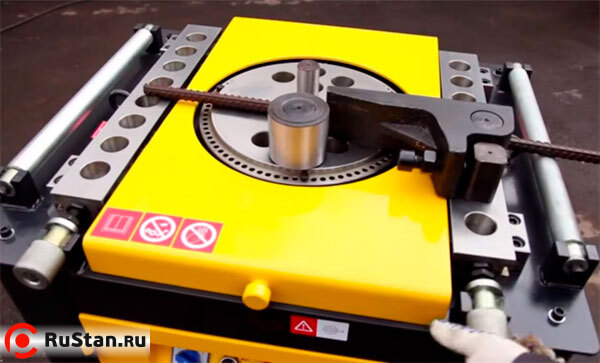

Гибка арматуры на станке ВПК Г-45 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
Как отличить гибочный станок ВПК Г-45 от подделки?
- на ВПК Г-45 все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
- установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
- скорость гибки 72 градусов в секунду

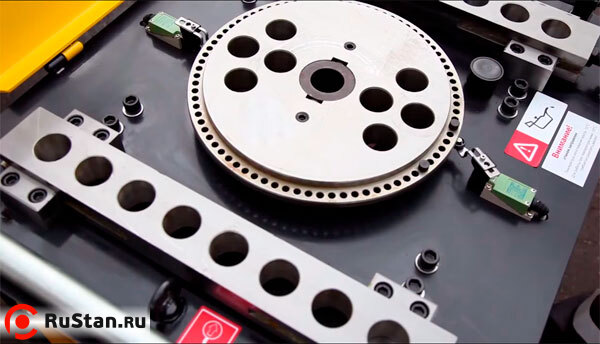

- рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки, полученной методом ковки. Твердость диска составляет 16 HRC, а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
- только на ВПК Г-45 регулируемые упорные рейки
- толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
- при отгрузке ВПК Г-45РН полностью подготовлен к работе и заправлен маслом
Особенности

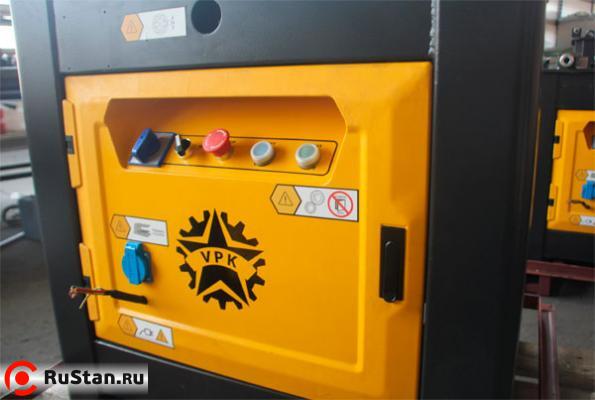

- на станке установлена защита электродвигателя и аварийные «СТОПы»
- электромотор снабжён электротормозом в отличии от ВПК Г-42
- рабочий вращающийся диск может работать в обоих направлениях с большей скоростью
- упрощён порядок изменения угла гиба, применены переставляемые штифты
- в отличии от ВПК Г-42 увеличено количество отверстий под упорные штифты для большего количества вариантов гиба
- в отличии от ВПК Г-42 максимальный диаметр сгибаемой арматуры класса А-I составляет 45мм, класса А-III составляет 38мм
- замена масла 1 раз в год
- увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка
Технические характеристики ВПК Г-45 |
|
---|---|
Характеристика | Значение |
Напряжение сети, В | 380 |
Мощность, кВт | 3 |
Скорость вращения рабочего диска, об/мин | 12 |
Гибка арматуры класса А-I (А240) диаметром, мм | 45 |
Гибка арматуры класса А-III (А400) диаметром, мм | 38 |
Гибка арматуры класса А-500С диаметром, мм | 34 |
Габариты в упаковке, мм | 950х860х950 |
Вес ВПК Г-45 в упаковке, кг | 412 |
Масло, л | 18 |
Класс арматуры ГОСТ5781-82 и 10884-94 | ||||||||
---|---|---|---|---|---|---|---|---|
А-I (А240) | А-III (А400) | А-500С | ||||||
кол-во прутков при единовременной гибке, шт. | ||||||||
1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
максимально допустимый ø арматуры, мм | ||||||||
45 | 24 | 16 | 38 | 22 | 16 | 34 | 20 | 14 |
Таблица рекомендуемых масел
Марка | Температура воздуха ниже -10 С | Температура воздуха от +10-20 С | Температура воздуха выше +20 С |
---|---|---|---|
ROL OIL | EP 320 | EP 460 | EP 680 |
MOBIL | MOBIL GEAR 632 | MOBIL GEAR 634 | MOBIL GEAR 636 |
ESSO | SPARTAN EP 320 | SPARTAN EP 460 | SPARTAN EP 680 |
SHELL | OMALA 320 | OMALA 460 | OMALA 680 |
AGIB | BLAS1A 320 | BLAS1A 460 | BLAS1A 680 |
ОТЕЧЕСТВЕННОЕ | ИТД 150 | ИТД 220 | ИТД 320 |
Комплектация
- ножная педаль
- набор ключей
- набор гибочных приспособлений
- упор
- квадратная втулка для упора и болт М20 для регулировки упора
- 2 штифта
- инструкция
