Цена для юр. и физ. лиц
1 490 944 руб.
с НДС - на 28.03.2024 г.
  • Описание
  • Дополнительная оснастка
  • Документы
  • Комментарии (1)
  • Отзывы

Универсально-фрезерный станок Optimum МТ50 предназначен для изготовления широкой номенклатуры деталей машин и механизмов, в том числе для изготовления корпусных деталей. Их отличает наличие вертикального и горизонтального шпинделей с независимыми приводами, большеразмерные столы с высокой допустимой нагрузкой и жесткая конструкция из высококачественного чугуна Meehanite.

Станок обладает жесткой массивной конструкцией из высококачественного чугуна Meehanite.

Особенности конструкции

  • Жесткая массивная конструкция из высококачественного серого чугуна, поглощающего вибрации;
  • Галогенная станочный светильник с фокусированным лучом;
  • Автоматическая и механическая подача пиноли;
  • Контейнеры для горизонтального фрезерования с прикреплением к задней части;
  • Автоматическое отключение по оси X;
  • Ось X перемещается либо с помощью маховика, либо через устройство подачи стола;
  • Поворотная влево и вправо на ± 90° фрезерная головка;
  • Масляная ванна зубчатого приводного механизма шпинделя;
  • Вращение шпинделя;
  • Система охлаждения;
  • Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью;
  • Поворотное XY основание на 45° с обеих сторон.

Технические характеристики Opti МТ50

Характеристика Значение
Мощность 4.5 кВт
Напряжение 380 В
Конус шпинделя SK 40
Мах ø сверления 25 мм
Мощность вертикального шпинделя 1,1 / 2,2 кВт
Мощность горизонтального шпинделя 1.5 кВт
Max ⌀ торцевой фрезы 100 мм
Max ⌀ концевой фрезы 25 мм
Максимальный диаметр рассверливания в стали 30 мм
Размер стола 1000 х 240 мм
Мin расстояние от шпинделя до стола 120 мм
Max расстояние от шпинделя до стола 460 мм
Вылет вертикального шпинделя 240-650 мм

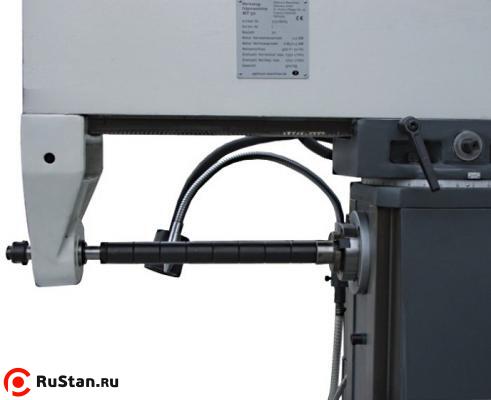

Вылет горизонтального шпинделя 0-185 мм
Поворот шпинделя ± 90 °
Частота вращения вертикального шпинделя 115 - 1750 об/мин
Количество скоростей вертикального шпинделя 8
Частота вращения горизонтального шпинделя 60 - 1350 об/мин
Количество скоростей горизонтального шпинделя 9
Размер T-образных пазов на столе 14 мм
Кол-во T-образных пазов на столе 4
Расстояние между Т-образными пазами на столе 50 мм
Максимальная грузоподъемность 160 кг
Размер Т-образных пазов стола 14 мм
Подключение сжатого воздуха 700-1060 кПа
Ручное перемещение по оси X 580 мм
Ручное перемещение по оси Y 200 мм
Ручное перемещение по оси Z 340 мм
Автоматическое перемещение по оси X 500 мм

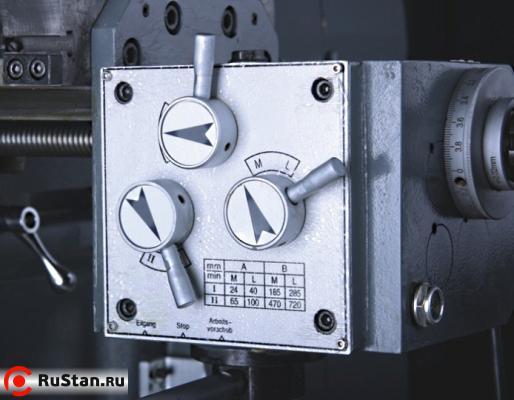

Рабочая подача по оси X 24 - 720 мм
Патрон шпинделя SK 40
Диапазон поворота фрезерной головки по X - Y плоскости ± 45 °
Диапазон поворота фрезерной головки по Z - X плоскости ± 45 °
Ход шпинделя 120 мм
Мощность двигателя подачи СОЖ 0.04 кВт
Вес Opti МТ50 900 кг
Вес (брутто) 1050 кг
Габариты (Д*Ш*В) 1150x1500x2080 мм
Габариты упаковки (Д*Ш*В) 1290x1220x2100 мм

Стандартная комплектация

  • Зубчатый патрон 1-16 мм / Вт 18;
  • Сверлильный патрон оправки ISO40 / B18;
  • Горизонтальный фрезерный шпиндель Ø 22 мм / 27 мм;
  • Фрезерный патрон Ø 4-16 мм;
  • Редукционные муфты ISO 40-MK 3 / ISO 40-MK 2;
  • Серьга вертикальная и горизонтальная;
  • Т-гайки;
  • Выталкиватель;
  • Комплект инструментов.

Комплектация за дополнительную плату
