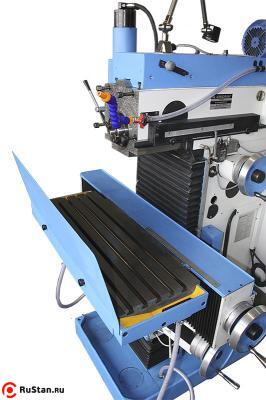

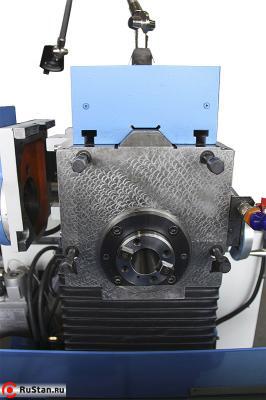

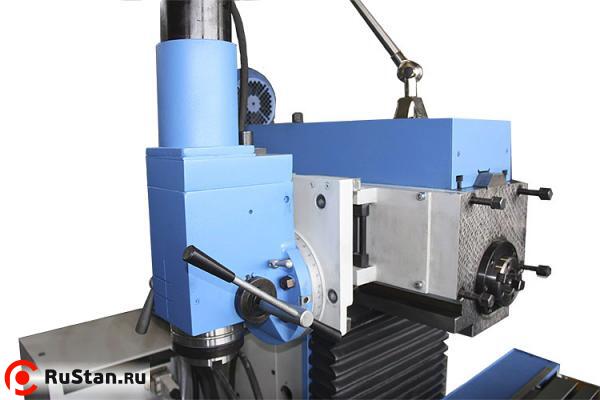

Станок фрезерный широкоуниверсальный инструментальный 67K25PR

Код товара:

6951

Нет в наличии

Цена для юр. и физ. лиц
4 900 711 руб.
с НДС - на 23.11.2024 г.

Купить в лизинг

8 (812) 426-16-30

order@rustan.ru

Сравнить Избранное

Модель:		67K25PR
Артикул:		67K25PR
Изготовитель:		Литва

Описание
Комментарии
Отзывы

Фрезерный широкоуниверсальный станок 67K25PR предназначен для фрезерования деталей цилиндрическими, дисковыми и фасонными фрезами при помощи горизонтального шпинделя, и торцовыми, концевыми и шпоночными фрезами при помощи поворотного вертикального шпинделя.

На станке можно выполнять, также, сверление и рассверливание, долбление, цекование, зенкерование, развертывание, растачивание. Станок применяется в единичном и мелкосерийном производстве в инструментальных и механических цехах машиностроительных предприятий.

Особенности

Модель с ручным управлением.
Наличие двух шпинделей горизонтального и поворотного вертикального, а также большого количества принадлежностей к станку, делает его широкоуниверсальным и удобным для работы в инструментальных цехах машиностроительных заводов при изготовлении приспособлений, инструмента, рельефных штампов и прочих изделий.
Широкий диапазон оборотов шпинделя и подач, наличие механических подач и быстрых перемещений обеспечивают экономичную обработку различных деталей в оптимальных режимах.
Рациональное построение главного привода с короткой кинематической цепью (на 12 верхних ступенях участвуют две передачи, а на шести нижних — три передачи) способствует повышению его КПД и снижению шума.
В станке имеются бесступенчатое регулирование подач (электропривод Lenze), механизированный зажим инструмента и направляющих, прямоугольные направляющие на всех направлениях перемещения.

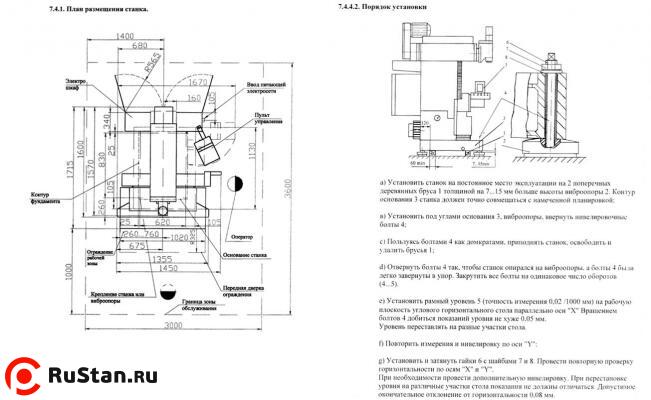

Нижнее крепление винта вертикального перемещения обеспечивает ход 450 мм при относительно малой высоте станка.
Поворотный маховик вертикального перемещения улучшает эргономику и расширяет технологические возможности.
Станок оснащен большим количеством принадлежностей, расширяющих технологические возможности станка.

Технические характеристики 67K25PR
Характеристика	Значение
Размер рабочей поверхности стола, мм.	800х320(горизонтальный); 630х250 (вертикальный)
Наибольшее продольное перемещение стола, мм.	400 (ось Х)
Наибольшее поперечное перемещение шпиндельной бабки, мм	320 (ось Y)
Наибольшее вертикальное перемещение стола, мм.	440 (ось Z)
Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм.	52 - 592 (с перестановкой стола)
Наибольший угол поворота стола в горизонтальной плоскости, град.	-
Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм.	10 – 500 (с перестановкой стола)
Количество Т-образных пазов	5 - горизонтальный стол 3 - вертикальный стол
Ширина Т-образного паза	14Н8 - 1 и 14Н12 - 4 горизонт. стол ; 14Н8 - 2 и 14Н12 - 2 вертик. стол
Расстояние между осями Т-образных пазов, мм.	50
Продольные и вертикальные подачи стола, мм/мин	10 - 1250
Пределы подач шпиндельной бабки, мм/мин	10 - 1250
Количество рабочих подач и регулировка	бесступенчато
Скорость быстрых перемещений, м/мин	1,8 (оси Х, Y, Z)
Конец шпинделя	SK 40 (DIN2080, ГОСТ 24644)
Пределы частот вращения шпинделя, об/мин	63-3150 (горизонтал. шп.); 63-3150 (вертикал. шп.)
Количество скоростей вращения шпинделя	18 (ручное переключ.)
Макс. угол поворота вертикал. головки, град.	+/- 90
Ход шпинделя, мм.	60 (вертикальной головки)
Мощность двигателя подач, кВт	2,8
Наибольший крутящий момент на шпинделе, Нм	230 (горизонтал. шп.); 60 (вертикал. шп.)
Мощность привода главного движения, кВт	3 (вертикал. шпинд.)
Зажим-отжим инструмента	Механизированный
Масса 67K25PR заготовки, кг.	280 (на вертикальный стол); 200 (на горизонтальный)
Класс точности	П
Напряжение питания, В	380
Габаритные размеры (LxBxH), мм.	1715 x 1670 x 1865 1800 х 1750 х 2000 (в упаковке)
Масса, кг.	1650; (2000 в упаковке)

Комплект поставки

Станок в сборе;
Угловой горизонтальный стол (на станке) 67К25ВФ1.5.10.000 – 1 шт.;
Хобот (на станке) 67К25ВФ1.6.60.010 – 1 шт.;
Подвеска (на станке)67К25ВФ1.6.60.012 – 1 шт.;
Вертикальная головка (на станке) 6725В4.40.000-03 – 1 шт.;
Съемник (на станке) 6725В4.50.000 – 1 шт.;
Шаблон (для настройки хвостовика инструмента) 6725В.8.80.000 – 1 шт.;
Винт (штревель) 6725В.8.80.031 - 3 шт. (для затягивания оправки с инструментом);
Винт (штревель) 6725В.8.80.032А (Морзе 2) - 2 шт. (для затягивания оправки с инструментом);
Винт (штревель) 6725В.8.80.033А (Морзе 3) - 2 шт. (для затягивания оправки с инструментом);
Гайка 6725В.8.80.034 - 8 шт.;
Щиток 67К25PF2.4.60.000 – 1 шт.;
Щиток 67К25PF1.030.400 – 2 шт.;
Щиток 6Р81.101 – 1 шт.;
Ключ 7811-002.302 (17х19) – 1 шт.;
Ключ 7811-04351.0 (для круглых гаек 22….60) – 1 шт.;
Фильтрующий элемент ЭБ 10-25/6,3 – 1 шт.;
Комплект технической документации (на русском языке) – 1.

Дополнительная оснастка (поставляется за отдельную плату)

Защита рабочей зоны (кабинет) 67К25ПФ3
Головка быстроходная (2500-5000 об/мин) 6725B.4.30.000
Головка долбежная 6725B.4.70.000 (макс. ход 80 мм.)
Борштанга 6725B.8.51.000 (Ø 15…20 мм.)
Борштанга 6725B.8.52.000 (Ø 19…25 мм.)
Борштанга 6725B.8.53.000 (Ø 24…32 мм.)
Борштанга 6725B.8.54.000 (Ø 30…40 мм.)
Универсальная делительная головка УДГ-Д-160А
Комплект принадлежностей к УДГ-Д-160А (люнет, гитары, колёса зубчатые, оправка)
Патрон токарный трёхкулачковый Ø 100 мм. 3-100.02.01 (Ч 7100-0002)
Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003
Стол круглый фрезерный Ø 250 мм. 61П-17-000 – 1 шт.
Тиски станочные поворотные чугунные (ширина губок 160 мм.) 7200-0215-02
Тиски станочные поворотные стальные (ширина губок 160 мм.) 7200-0215-05
Патрон цанговый с гайкой (SK40) 6151-7042-06
Втулки переходные (цанги) 6151-7044 (Ø от 5 до 20 мм, с шагом 0,5 мм., 29 шт.)
Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4022-01
Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013
Втулка переходная (SK40/Морзе 3для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-01
Втулка переходная (SK40/Морзе 4для крепления инструмента с хвостовиком типа АЕ, АЕК, резьба) 6103-4013-02
Втулка переходная (SK40/Морзе 1 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4015
Втулка переходная (SK40/Морзе 2 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012
Втулка переходная (SK40/Морзе 3 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-01
Втулка переходная (SK40/Морзе 4 для крепления инструмента с хвостовиком типа ВЕ, ВЕК, лапка) 6103-4012-02
Оправка для торцевых фрез 6222-4009-0112 (Ø 22 мм.)
Оправка для торцевых фрез 6222-4009-0114 (Ø 27мм.)
Оправка для торцевых фрез 6222-4009-0116 (Ø 32 мм.)
Оправка расточная 6100-4011-03 (Ø 40…63 мм.)
Оправка расточная 6100-4011-04 (Ø 63…100 мм.)
Блок расточной для глухих отверстий (40…63 мм.) 2192-4007
Блок расточной для глухих отверстий (63…100 мм.) 2192-4007-02
Виброопора ОВ-31М (4 шт.)
