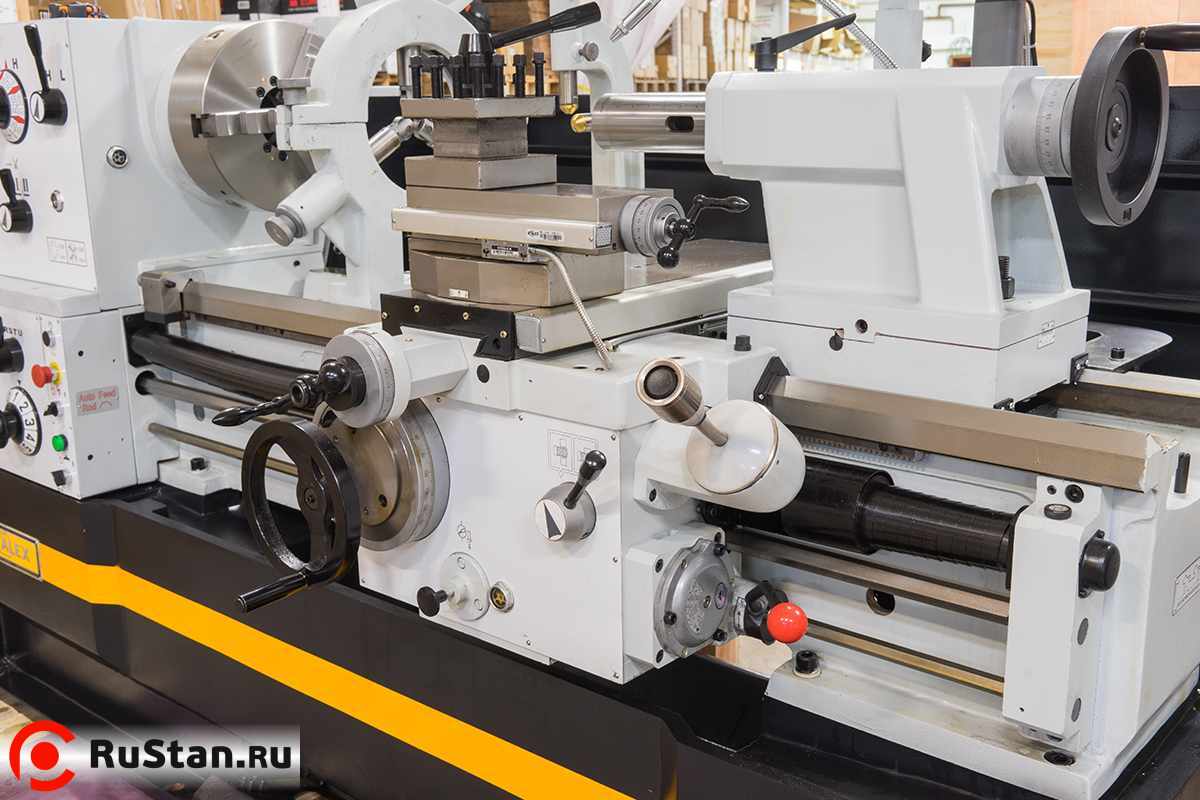

Токарно-винторезный станок Stalex C6256 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности C6256/1000
- Монолитная станина станка;
- Закаленные и отшлифованные направляющие станины;

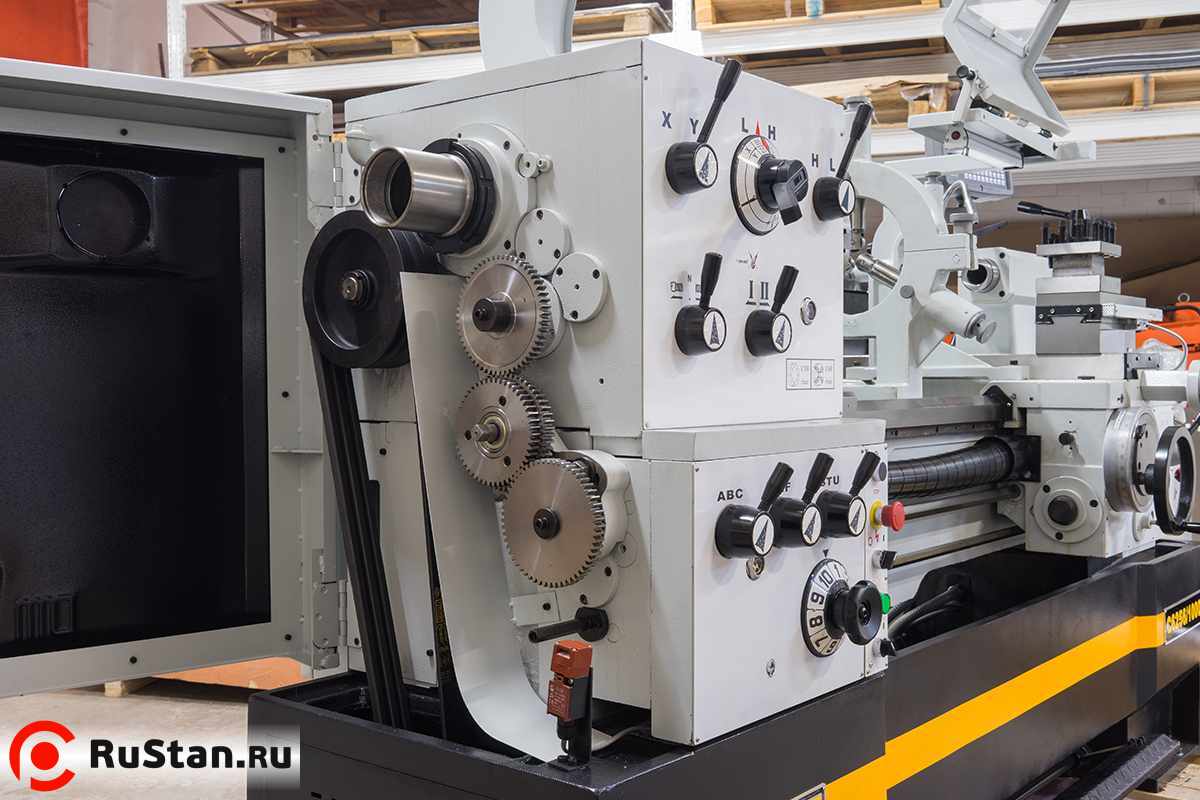

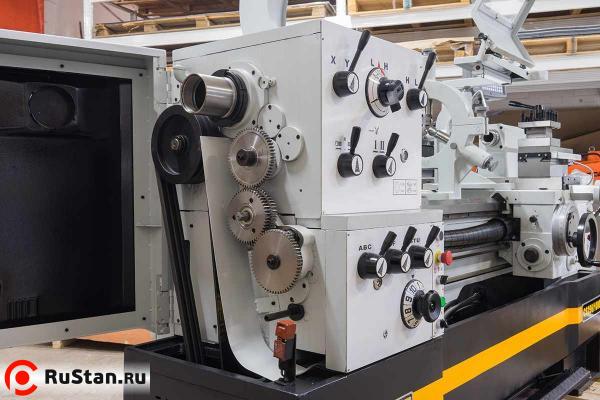

- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Крепление шпинделя D1-8;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Регулировка зазоров направляющих при помощи клиновых планок;

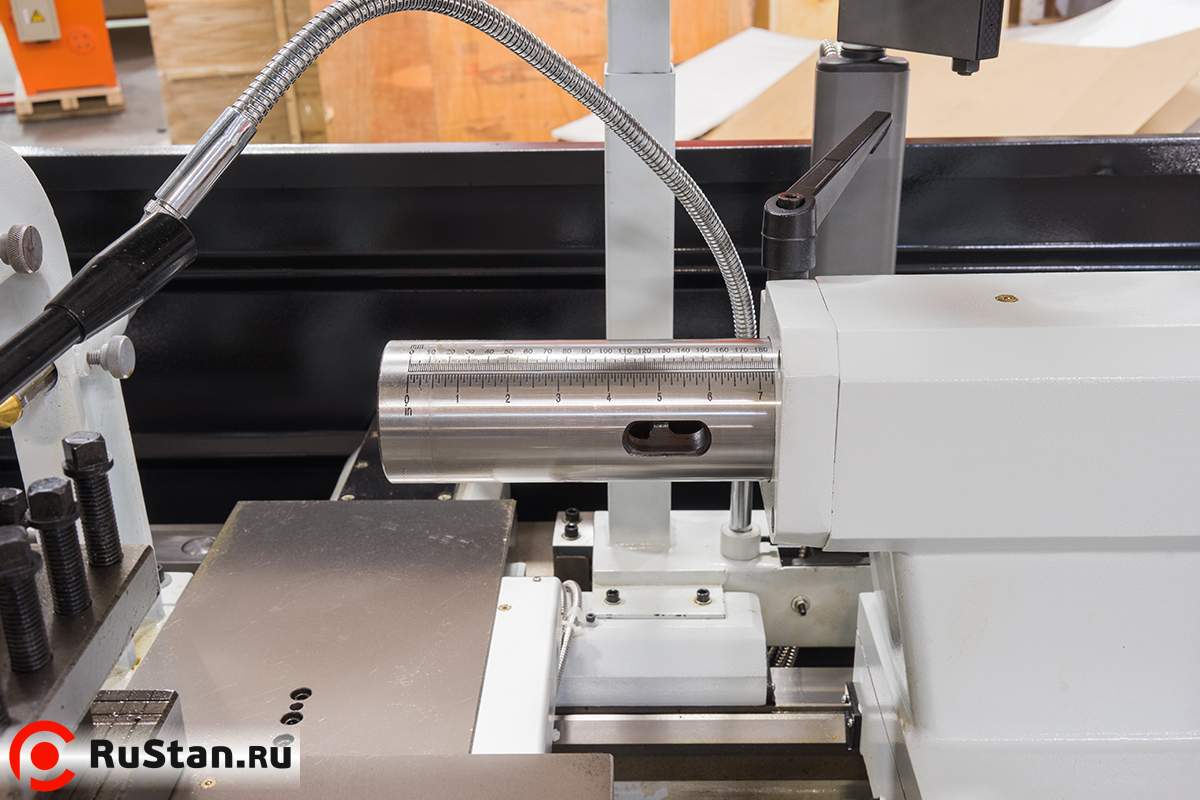

- Пиноль задней бабки и маховик имеют шкалу для точной установки;

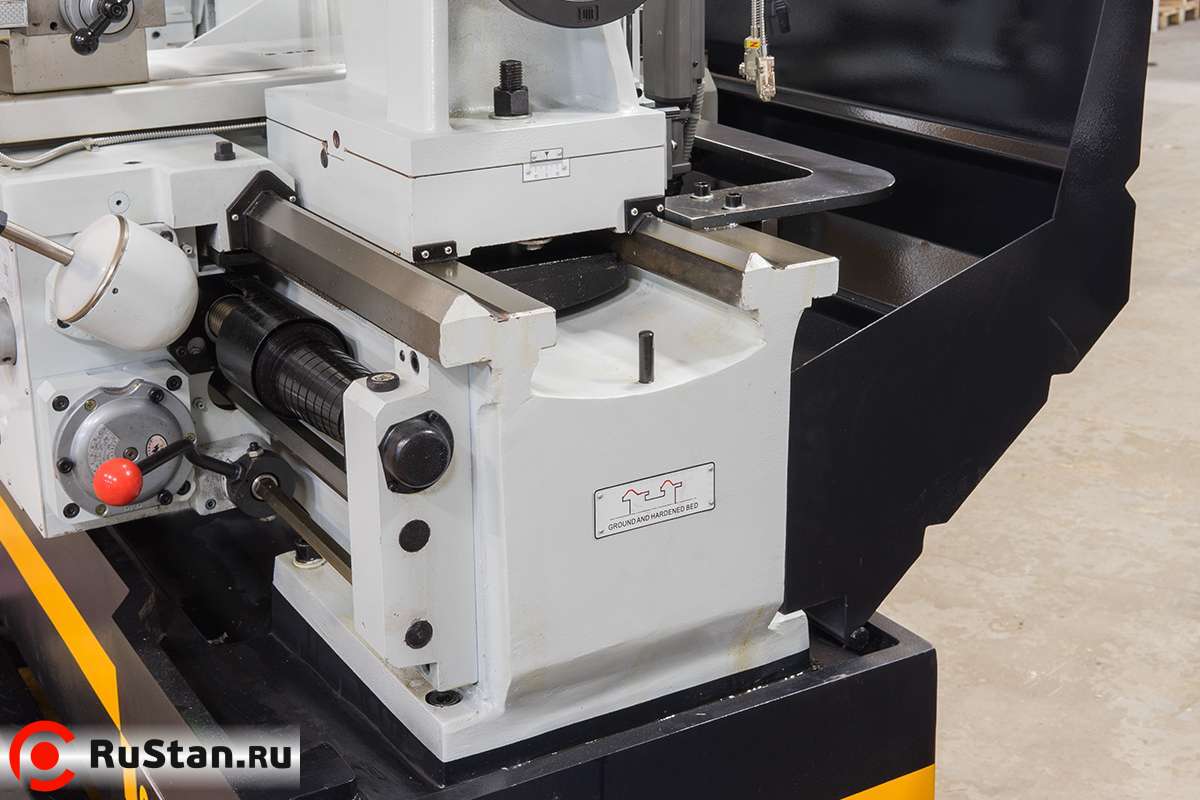

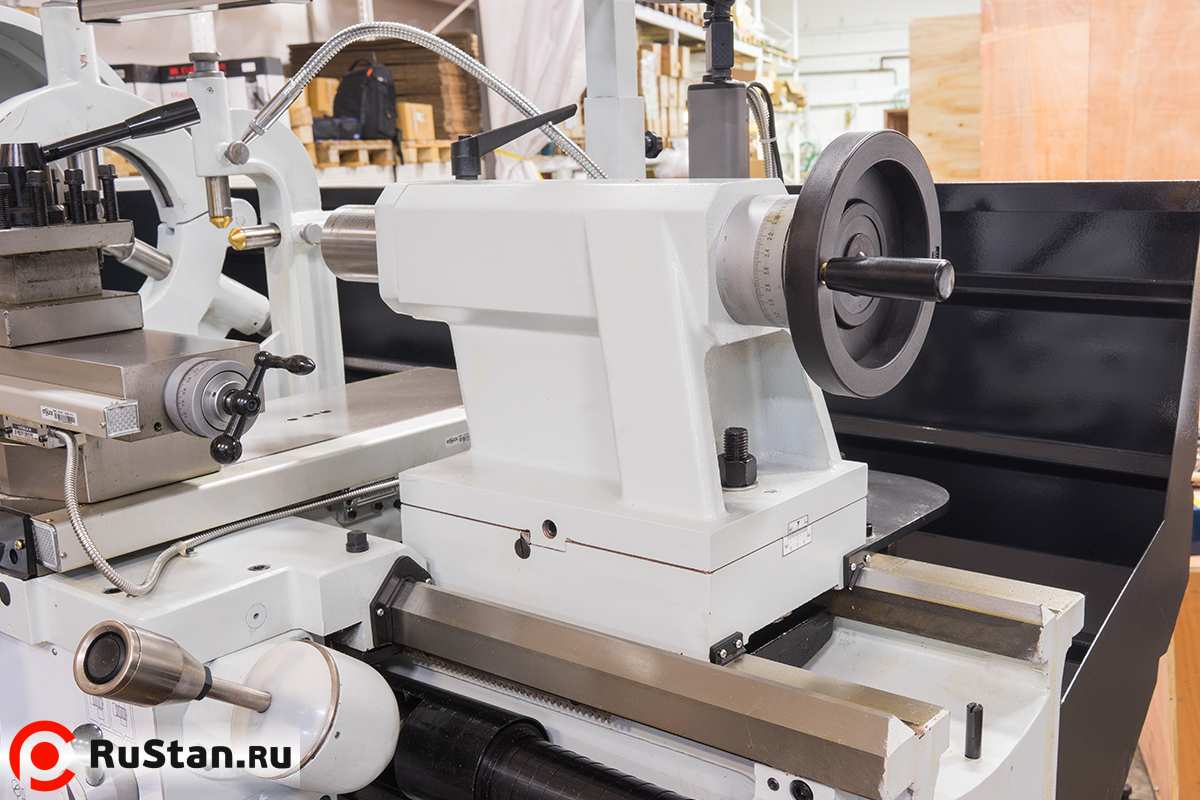

- Задняя бабка с регулировкой смещения для обточки конусов;

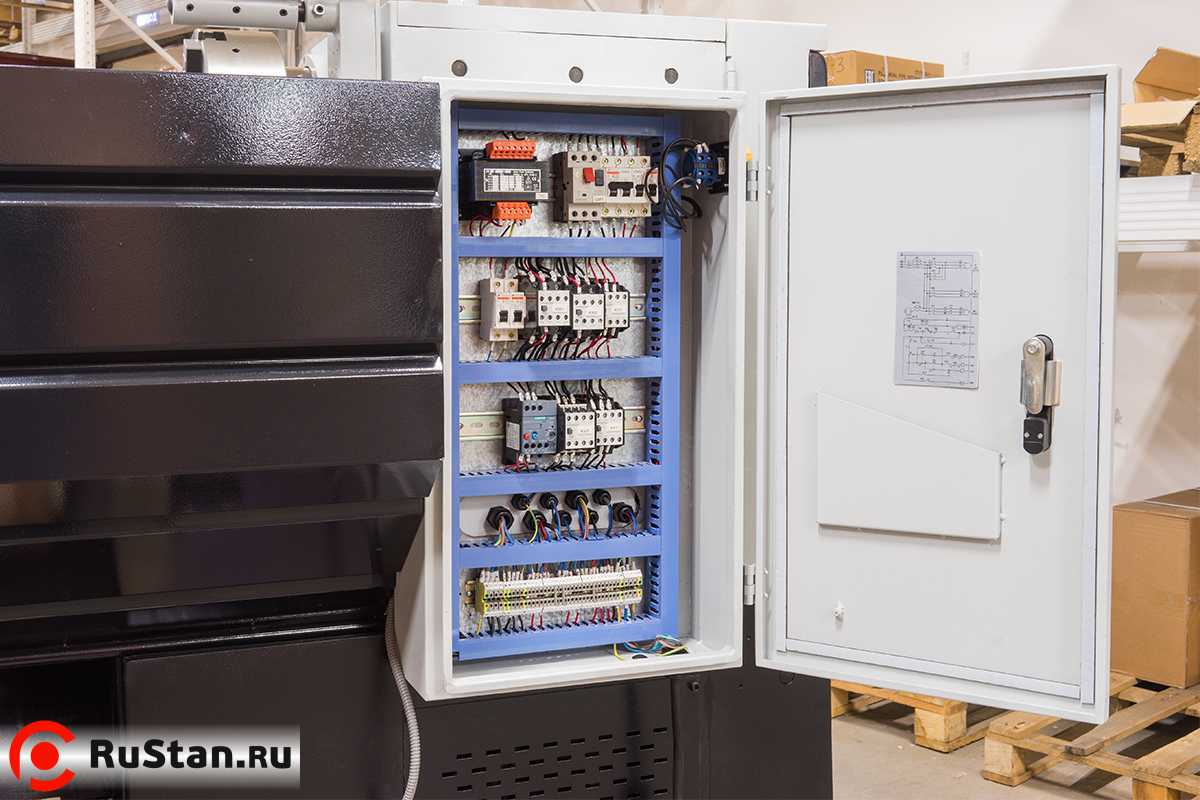

- Электрокомпоненты Siemens;
- СE комплектация.
Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м 2 .
Технические характеристики C6256/1000 |
|
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | 560 мм |
| Макс. Ø вращения (съемный мостик) | 785 мм |
| Ø обточки над поперечным суппортом | 355 мм |
| Расстояние между направляющими | 350 мм |
| Длина съемного мостика | 170 мм |
| Расстояние между центрами | 1000 мм |
| Частота вращения шпинделя, 12 | 25-1600 об/мин |
| Конус шпинделя | MТ-7 |
| Присоединение шпинделя, Camlock | D1-8 (DIN55029) |
| Проходное отверстие шпинделя | 80 мм |
| Продольная подача,35 | 0,059-1,646 мм/об |
| Поперечная подача,42 | 0,020-0,573 мм/об |
| Метрическая резьба, 47 | 0,2-14 |
| Дюймовая резьба, 60 | 2-112 TPI |
| Питчевая резьба, 50 | 4-112 DP |
| Модульная резьба, 34 | 0,1-7MP |
| Максимальный размер инструмента | 25х25 мм |
| Ускор. перем. продольного суппорта | 4,5 м/мин |
| Ход поперечного суппорта | 316 мм |
| Ход верхнего суппорта | 130 мм |
| Конус пиноли задней бабки | МТ-5 |
| Ход пиноли задней бабки | 180 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Габаритные размеры | 2390x1150x1460 |
| Мощность главного привода | 7,5 кВт |
| Мощность насоса СОЖ | 0,13 кВт |
| Масса нетто/брутто | 2190/2600 кг |

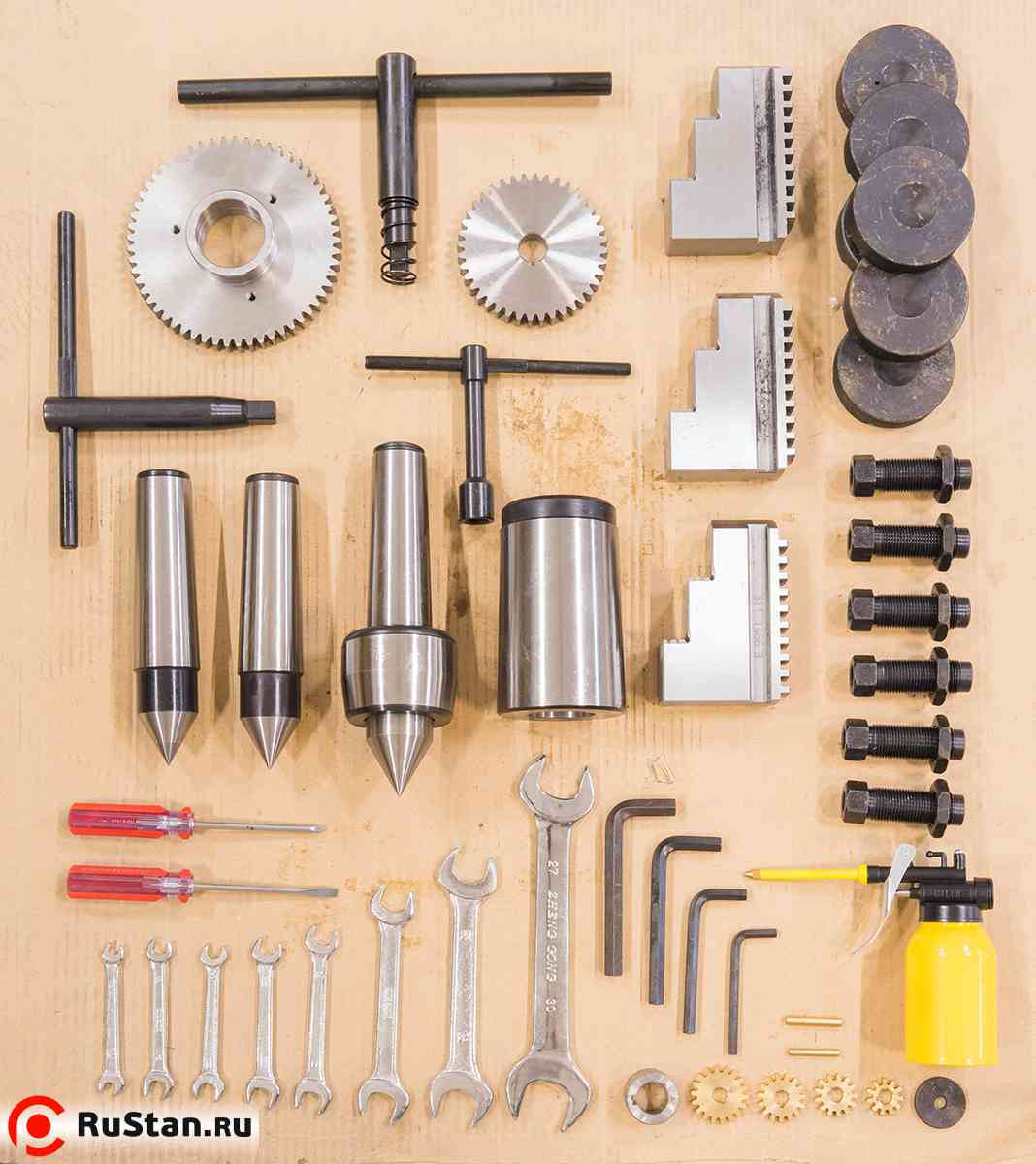

Комплект поставки C6256/1000

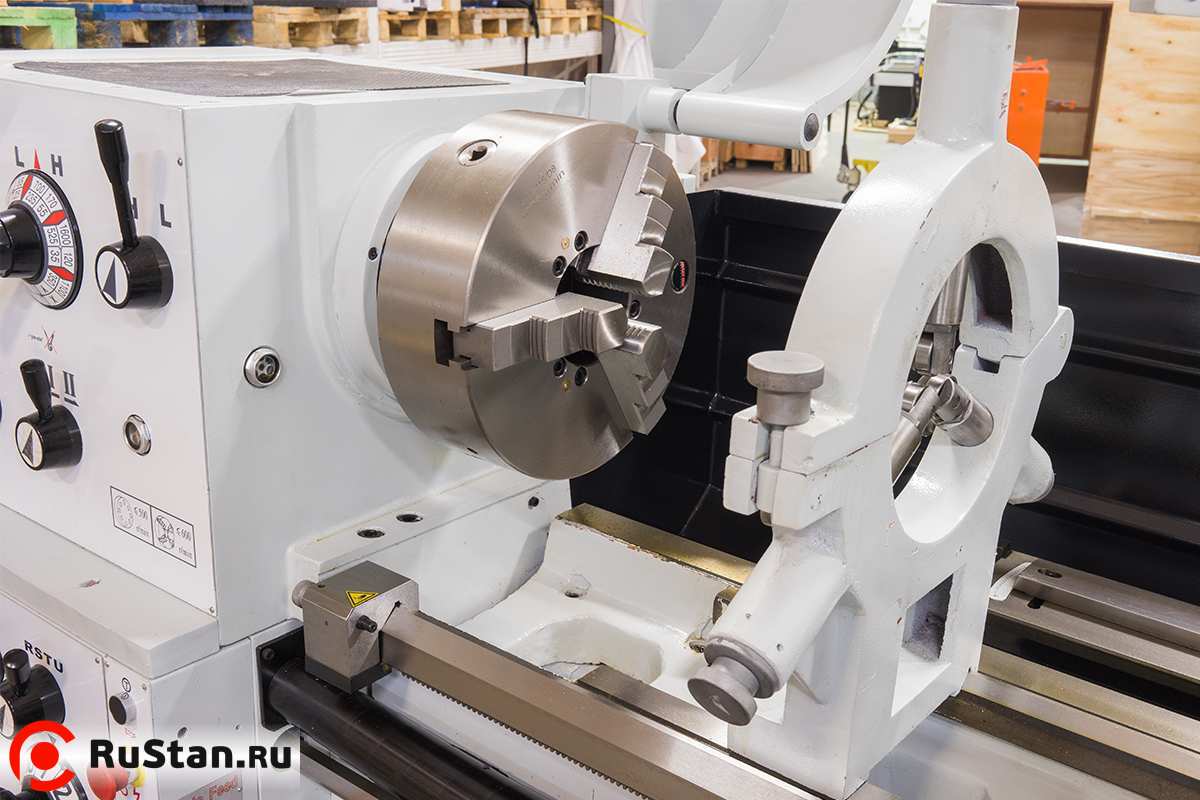

- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель;
- 4-х кулачковый патрон Ø350 мм;
- Планшайба Ø 450 мм;
- Подвижный люнет Ø16-95 мм;

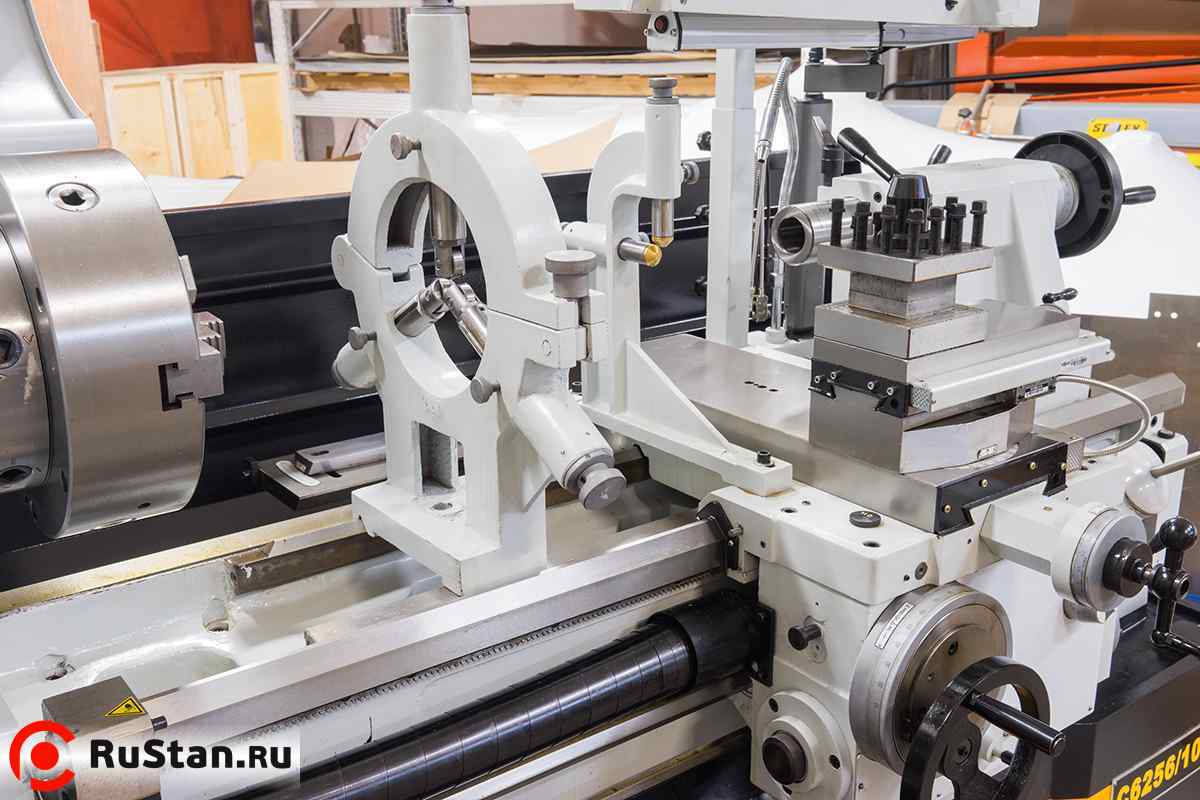

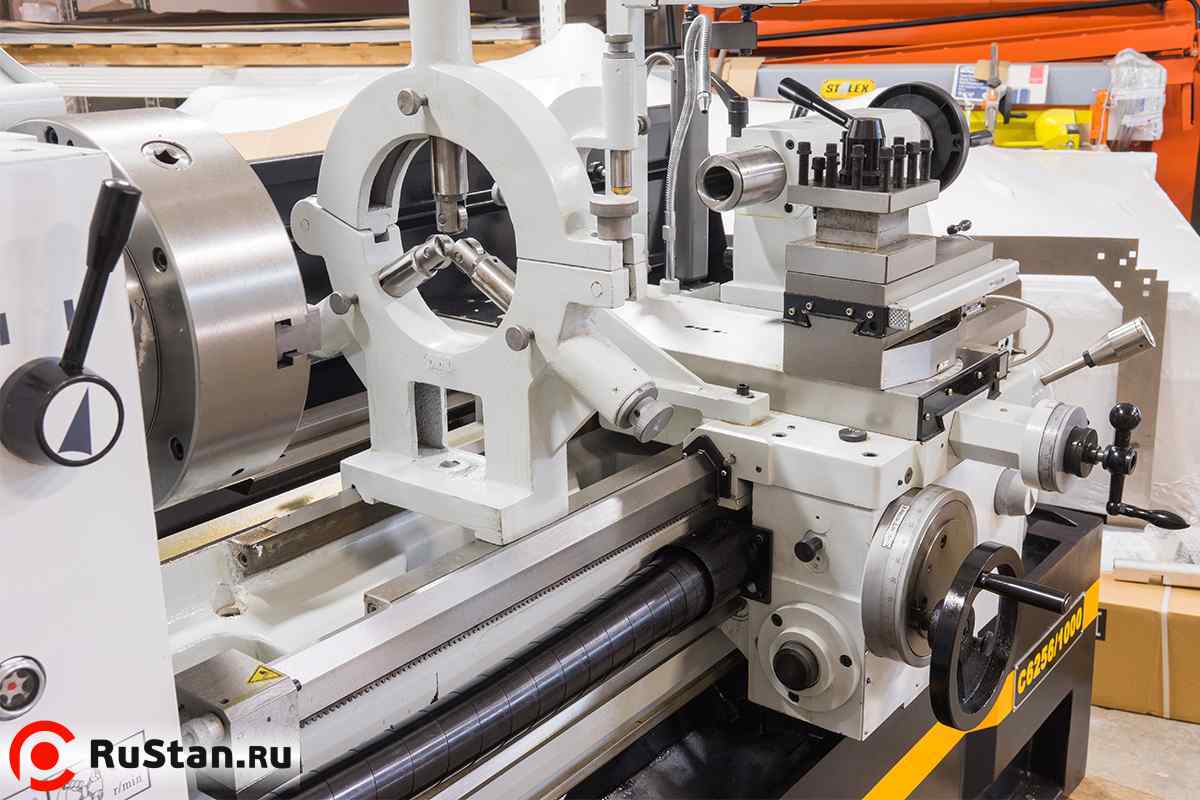

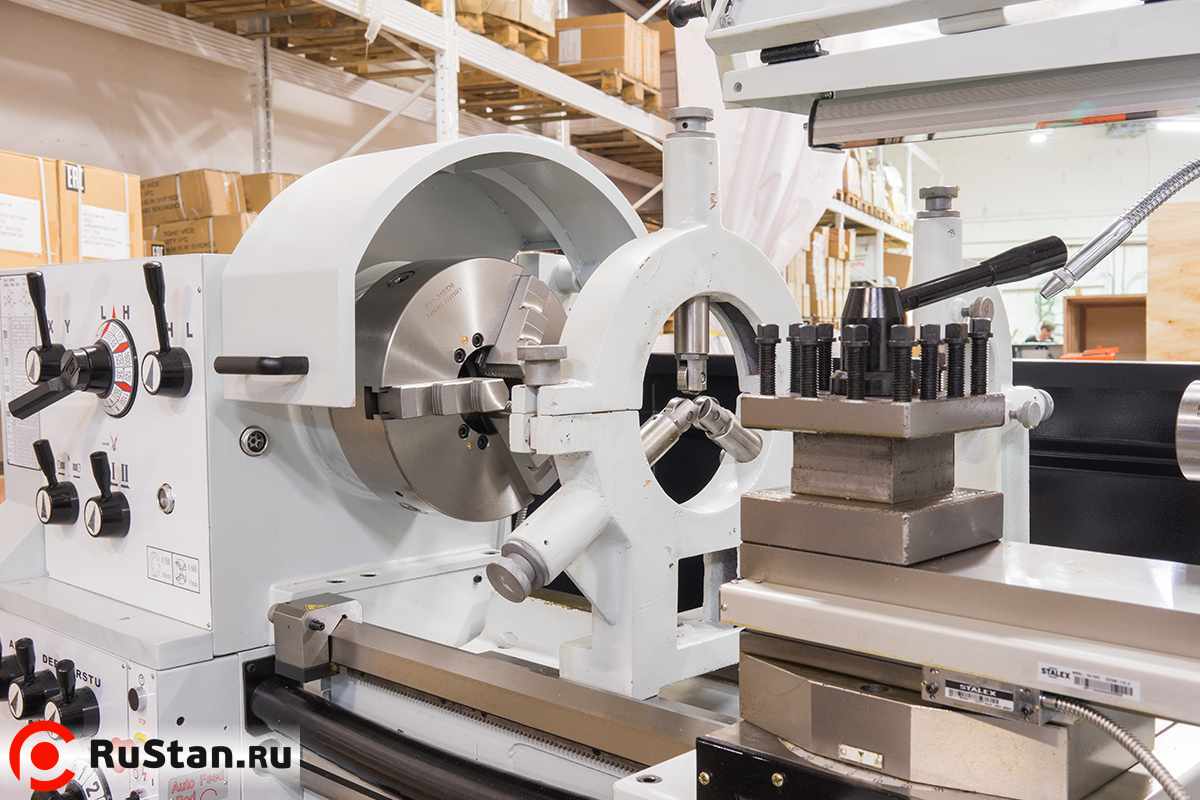

- Неподвижный люнет Ø19-165 мм;
- Невращающийся центр МТ-5;
- Переходная втулка МТ-5;

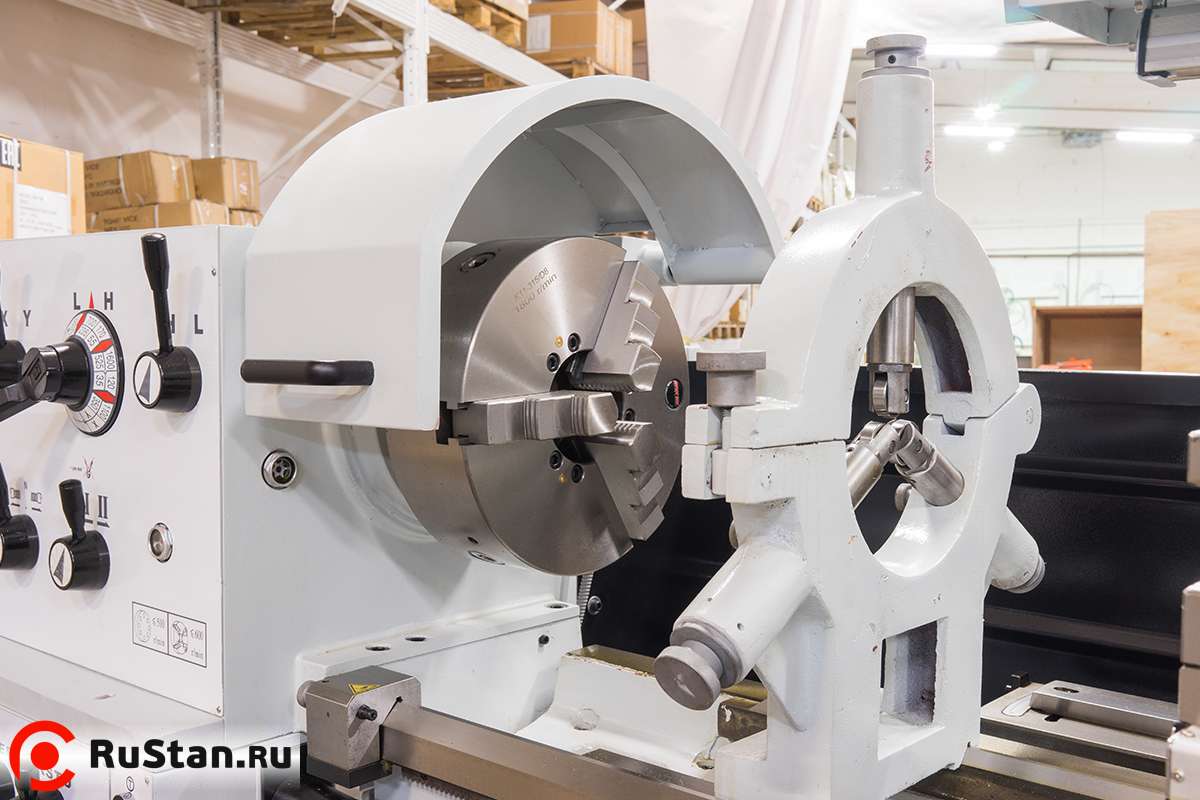

- Защитный экран патрона с концевым выключателем;

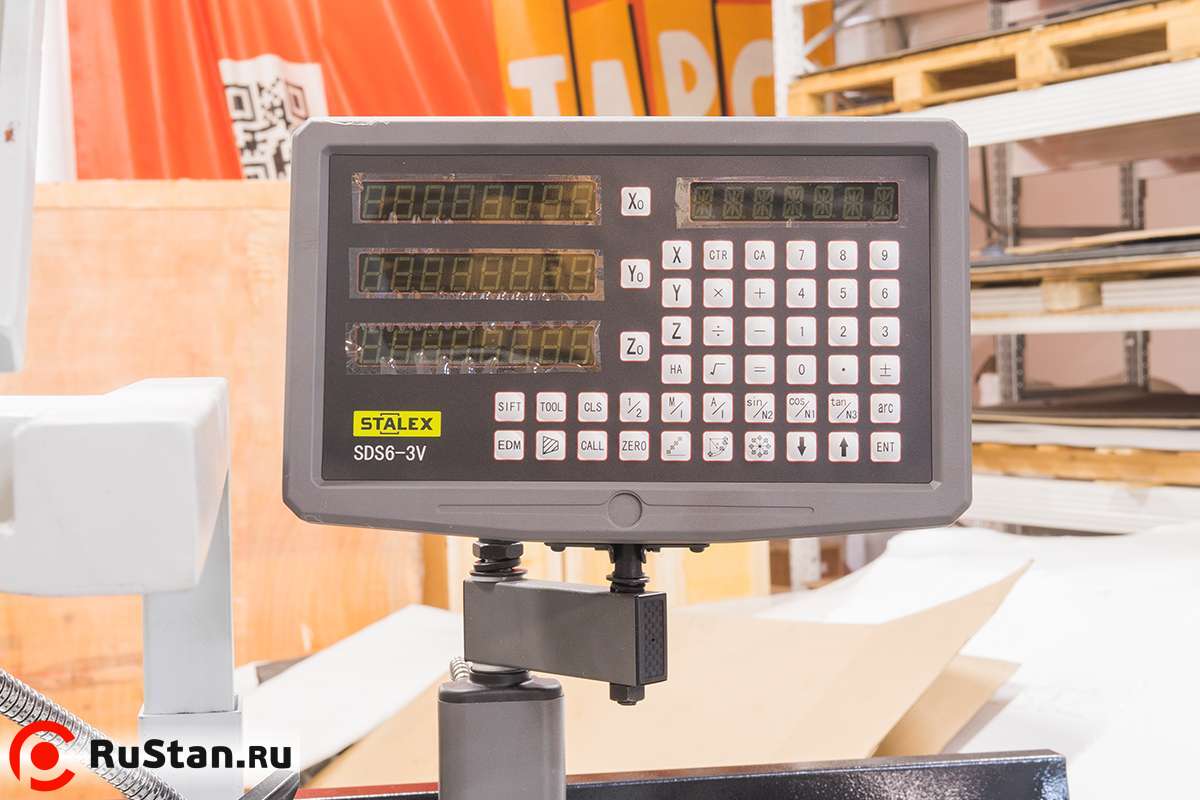

- УЦИ по трем осям (Sino);
- Вал управления с регулируемыми кулачками (откл.продольной подачи);
- Ускор.перемещение по оси Х;
- Концевой упор продольного перемещения;
- Регулируемые опоры станины;
- Поддон для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Галогенная лампа местного освещения;
- Инструкция по эксплуатации и деталировка с сертификатом СЕ;
- Инструмент для обслуживания в инструментальном ящике.
