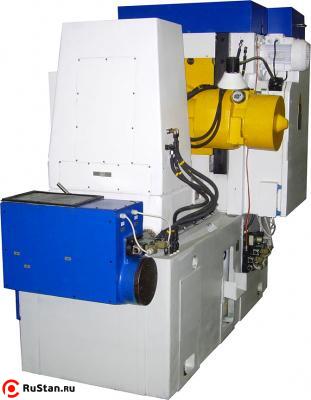

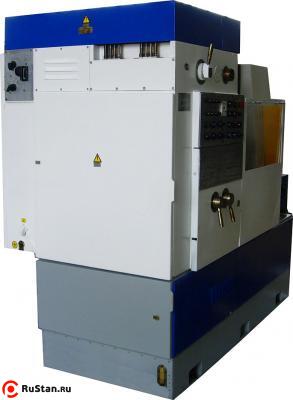

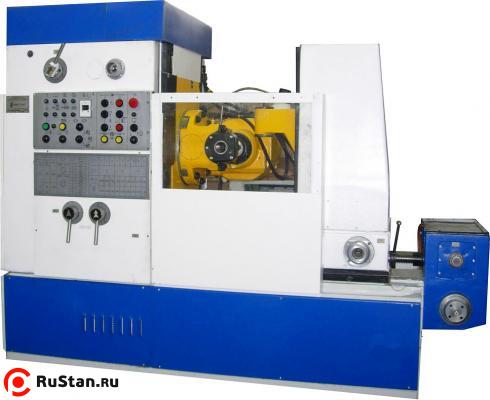

Универсальный зубофрезерный полуавтомат ВСН-332 NC21 (53В30П)
| Модель: |  |
ВСН-332 NC21 (53В30П) |
| Артикул: | |
ВСН-332 NC21 |
| Производитель: | Белоруссия |
|
| Изготовитель: |  |
Белоруссия |
- Описание
- Комментарии
- Отзывы
Полуавтомат зубофрезерный ВСН-332NC21 универсальный повышенной точности с вертикальной осью изделия предназначен для нарезания прямозубых и косозубых зубчатых колёс, звездочек, а также для прорезания впадин на шлицевых валиках червячными фрезами методом обкатки.
Особенности
На станке можно производить получистовую обработку зубьев под последующее шевингование и окончательную обработку. Кинематическая точность станка обеспечивает обработку зубчатых колес 6-7-й степени точности по ГОСТ 1643-81.

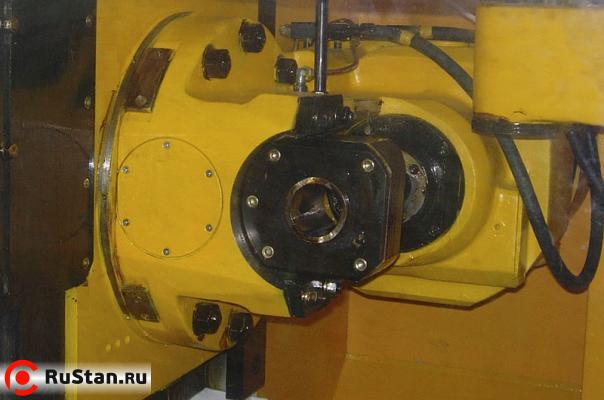

Полуавтомат вертикальной компоновки выполнен с подвижным по горизонтальным направляющим столом. Перемещение салазок суппорта по вертикальным направляющим передней стойки обеспечивает осевую подачу. Направляющие салазок суппорта и верхнего центра выполнены охватываемыми, направляющие стола широко расставлены, задняя стойка ужесточена, что обеспечивает высокую жесткость несущей системы.
Для повышения крутильной жесткости и точности кинематических цепей главный двигатель установлен на передней стойке, дифференциал выполнен из цилиндрических колес, делительная пара имеет увеличенное (72) число зубьев. Делительная пара, шпиндели изделия и инструмента установлены на прецизионных высокоточных подшипниках качения. В качестве подпятника шпинделя изделия служит высокоточный упорный шарикоподшипник.
Направление подачи может быть встречным и попутным, выборка люфта в винте осевых подач производится автоматически.
В шпинделе стола вмонтирован гидроцилиндр зажима заготовок. С целью использования всей длины режущих кромок червячной фрезы предусмотрено ее периодическое перемещение вдоль оси (шифтинг). Полуавтомат модели ВСН-332NC21 оснащен программным контроллером фирмы «Siemens». Комплекс блокировок и сигнализации дает полное представление о ходе цикла обработки детали и исключает аварийные ситуации.
Технические характеристики ВСН-332NC21 | |
|---|---|
| Характеристика | Значение |
| Наибольший наружний диаметр нарезаемого колеса, мм. | 320 (минимальный 20) |
| Наибольший модуль обрабатываемых зубчатых колес, мм, | 6 (минимальный 1) |
| Наибольший угол наклона нарезаемых зубьев, град. | 60 |
| Наибольшая ширина венца обрабатываемых зубчатых колес, мм. | 220 (прямой зуб) |
| Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм. | 250 |
| Расстояние между осями стола и инструмента, мм. | 30 - 250 |
| Наибольшие размеры устанавливаемых червячных фрез (D х L), мм. | 160 х 160 (220*) |
| Наибольшее перемещение червячной фрезы вдоль оси (шифтинг), мм. | 75 |
| Диапазон чисел оборотов червячной фрезы, мин-1 | 50 - 500 |
| Диапазон вертикальных подач, мм/мин. | 0,63 - 7,3 |
| Диапазон радиальных подач, мм/мин | 1 - 16 |
| Диапазон тангенциальных подач, мм/об. | 0,26 - 2,3 (для 53В30П-10) |
| Мощность привода главного движения, кВт | 3,2/4,2 (4,0/4,75 53В30П-10); 7,5* |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2300 х 1300 х 1950 (3350 х 1950 х 2350 упаковка) |
| Масса ВСН-332 NC21 (53В30П) , кг. | 5100 (6000 брутто) |
| * - специальное исполнение (заказ) | |
Комплект поставки
- Станок в сборе;
- Комплект электрических запчастей;
- Комплект сменных шкивов (шкив Ø115 мм. – 1 шт., шкив Ø315 мм. – 1 шт.)
- Фильтроэлемент – 3 шт.;
- Комплект сменных шестерен для настройки гитар деления и дифференциала (из 52–х шестерен) – 1 комплект;
- Принадлежности:
- ключ 53А30.90.010 – 1 шт.;
- стяжка 5Д312.10.218 – 1 шт.;
- рукоятка 5Д312.80.011 – 1 шт.;
- хвостовик 5Д312.90.202 – 1 шт.;
- ремень А-1400 – 1 шт.;
- ключ Д2 – 2 шт. (к электрошкафу);
- центр 7032-0041 Морзе 5ПТ ГОСТ 13214-90 – 1 шт.;
- комплект документации.
Дополнительная комплектация (поставляется за отдельную плату)
- Центроискатель для червячной фрезы (требуется, если нарезается малое количество зубьев (6 или 8), свыше 14 зубьев – центроискатель не нужен).
- Оправки 4 шт. (для инструмента) - Ø 27 мм., Ø 32 мм., Ø 40 мм., Ø 50 мм.
- Шкивы- Ø 100 мм., Ø 160 мм.
