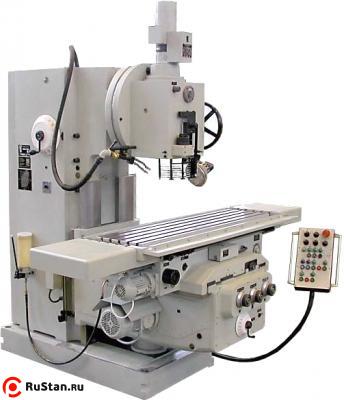

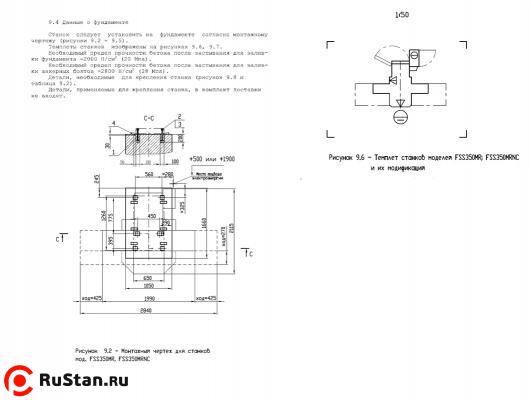

Вертикально-фрезерный станок FSS350MR (FSS315MR)

Вертикально-фрезерный станок FSS350MR (FSS315MR) предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Станки FSS350MR позволяют вести обработку стали, чугуна вертикально закрепленными фрезами в автоматических циклах, а именно маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях. На станках данной серии шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования. Станки хорошо зарекомендовали себя в мелкосерийном и крупносерийном производствах.

Особенности конструкции

• Выпускается по лицензии немецкой фирмы "ХЕККЕРТ" ("HECKERTChemnitzerWerkzeugmaschinenGmbH");
• Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
• Максимальная нагрузка на стол до 1000 кг, что позволяет вести обработку крупногабаритных деталей;
• Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивать стабильность точностных параметров в течение длительного времени;
• Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве;
• Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
• Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
• Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
• Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;
• Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.

• FSS450MR;
• FSS450MRNC (с УЦИ);
• со столом 375х1600 мм.;
• продольное перемещение стола 1000 мм.;
• вертикальное перемещение консоли 505 мм.;
• мощность главного привода 7,5 кВт.;
• диапазон частот вращения 45 – 2240 об/мин.;
• продольные и поперечные подачи 25 - 1250 мм/мин.;
• вертикальные подачи 8 – 400 мм/мин.

Комплект поставки

• Станок в сборе;
• Устройство цифровой индикации (УЦИ) - исполнение FSS350MRNC;
• Маховик FU400.51.92.000 – 1 шт. (для станка FSS350MRNC);
• Маховик FU400.51.93.000 – 1 шт. (для станка FSS350MRNC);
• Оправка насадная фрезерная FSS315.51.10.000 – 1 шт.;
• Ограждение фрезы FSS400.51.10.000 (установлено на станке) – 1 шт.;
• Ключ FU350RApUG.51.20.000-01 – 1 шт.;
• Ключ FU350RApUG.51.20.000-02 – 1 шт.;
• Рукоятка кривошипная FU400.51.20.000 – 1 шт.;
• Упор конечный FU400.51.00.604 – 6 шт.
• Шпонка FU400.40.00.359 – 3 шт.;
• Ключ У60.06.00.000 – 2 шт.;
• Винт М6-8g16.58.05 (ГОСТ 11738) – 19 шт.;
• Микропереключатель ПМ39 АУБК.642.230.002 ТУ – 3 шт.;
• Комплект клиновых ремней (сняты со станка) – 1 шт.;
• Комплект технической документации – 1 шт.

Дополнительная оснастка (поставляется за отдельную плату)

• Устройство для подключения головки делительной УДГ 250;
• Тиски станочные поворотные чугунные 7200-0225-03;
• Тиски станочные поворотные стальные 7200-0220-05;
• Тиски станочные чугунные поворотные с гидравлическим усилением – 7201-0019-02;
• Стол поворотный горизонтально-вертикальный Ø 250 мм. РКВ 7205-4003;
• Стол круглый фрезерный Ø 250 мм. 61П-17-000;
• Головка делительная универсальная 7036-0053;
• Головка делительная универсальная 7036-0053х01 (в комплекте со сменными шестернями (гитарой));
• Втулка переходная с конусом Морзе 2 (ГОСТ 25827) 191.831.052
• Втулка переходная с конусом Морзе 3(ГОСТ 25827) 191.831.053
• Втулка переходная с конусом Морзе 4 (ГОСТ 25827) 191.831.054
• Патрон цанговый 6151-7034-00 (Ø 5 – 20 мм.)
• Втулки переходные (цанги) 6151-7044/2 (Ø от 5 до 20 мм, с шагом 0,5 мм., 31 шт.)
• Патрон цанговый 6151-7034-12
• Втулки переходные (цанги) 6151-7044/4 (Ø от 6 до 32 мм, 8 шт.)
• Оправка для торцовых фрез 6222-4009-0129 (Ø 22 мм.)
• Оправка для торцовых фрез 6222-4009-0131 (Ø 22 мм.)
• Оправка для торцовых фрез 6222-4009-0132 (Ø 27 мм.)
• Оправка для торцовых фрез 6222-4009-0133 (Ø 27 мм.)
• Оправка для торцовых фрез 6222-4009-0134 (Ø 32 мм.)
• Оправка для торцовых фрез 6222-4009-0136 (Ø 40 мм.)
• Оправка для торцовых фрез 6222-4009-0137 (Ø 40 мм.)
• Оправка для торцовых фрез 6222-4009-0139 (Ø 50 мм.)
• Оправка для торцовых фрез 6222-4009-0141 (Ø 50 мм.)
