| Модель: |  |
ИВ2143 |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы

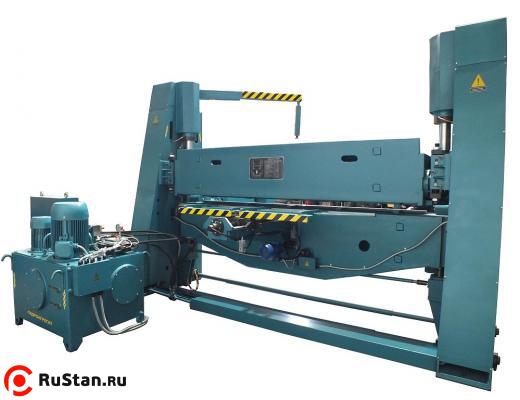

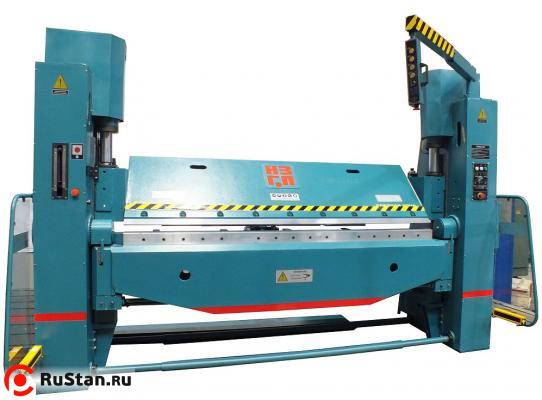

Листогибочная машина модели ИВ2143 позволяет сгибать лист из стали толщиной до пяти миллиметров. И получать при этом детали самой различной формы.
Рабочий стол станка равен 2 метра, что задает максимальную ширину стального листа обрабатываемой прессом заготовки.
Привод поворотный гибочной и прижимной балок - гидравлический. В конструкции из основных элементов присутствует кроме привода, самих балок, станина и задний упор, а также могут наличествовать дополнительные приспособления, увеличивающие функционал работы листогибочной машины модели ИВ2143.
Приспособления в стандартной поставке отсутствуют и ставятся при указании в заказе.
Изделие модели ИВ2143 получило положительную оценку производственных предприятий разных отраслей промышленности. Вес листогибочной машины модели ИВ2143 равен 5,58 т. Площадь этого прессового оборудования в плане цеха занимает восемь квадратных метров.
Прижимное усилие равно 40 тн, гибочное - 30. Электричества листогибочная машина модели ИВ2143 потребляет по мощности в 10 КВт. Прижимная балка в своем движении не превышает размера хода в 250 мм. Угол ее поворота - до 180 градусов. Гибочную балку можно отрегулировать на размер до 100 мм.
Технические характеристики ИВ2143 | |
|---|---|
| Характеристика | Значение |
| Номинальное усилие пресса, кН | 40 |
| Наибольшая толщина изгибаемого листа, мм | 5 |
| Наибольшая ширина изгибаемого листа, мм | 2000 |
| Наибольший ход прижимной балки, мм | 250 |
| Наибольший угол поворота, рад | 180 |
| Величина регулировки гибочной балки, мм | 100 |
| Величина регулировки стола, мм | 100 |
| Наибольшая величина перемещ. зад. упора, мм | 800 |
| Масса ИВ2143 , кг | 5580 |
| Потребляемая мощность, Кв | 10 |
| Габариты (ВхШхГ), мм | 2400х2000х3300 |
Базовая комплектация

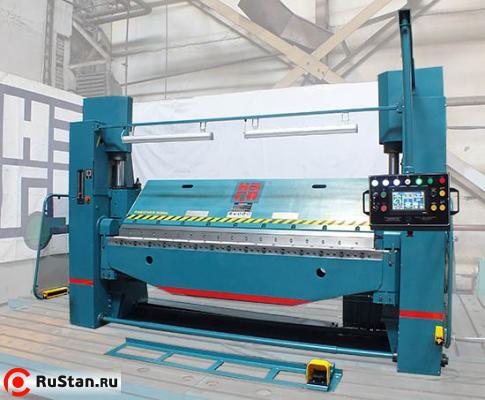

- Листогибочная машина в сборе;

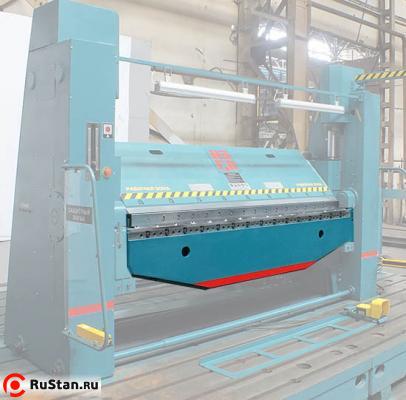

- Балка гибочная;

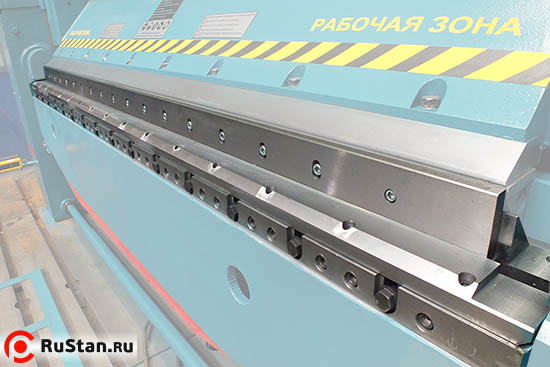

- Планка гибочной балки;

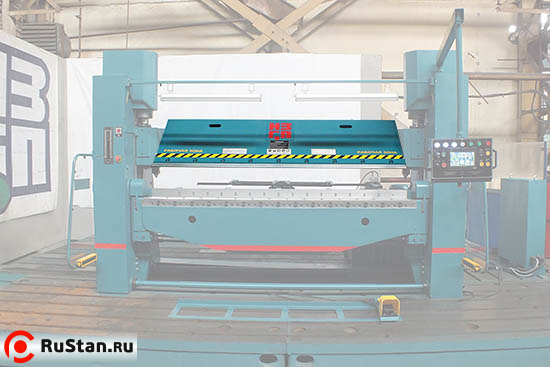

- Балка прижимная;

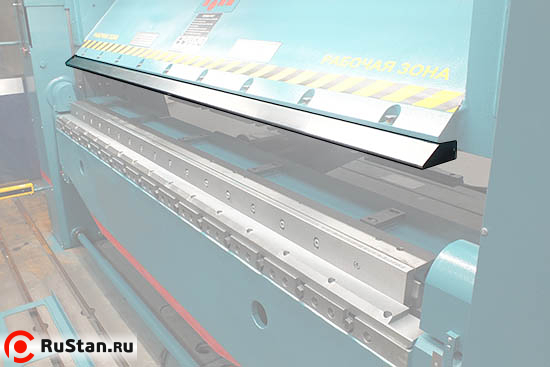

- Оправка прижимной балки;

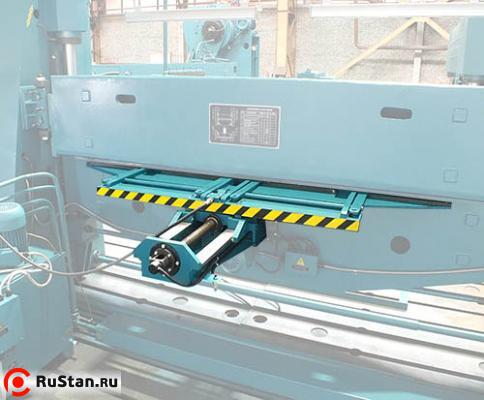

- Упор задний;

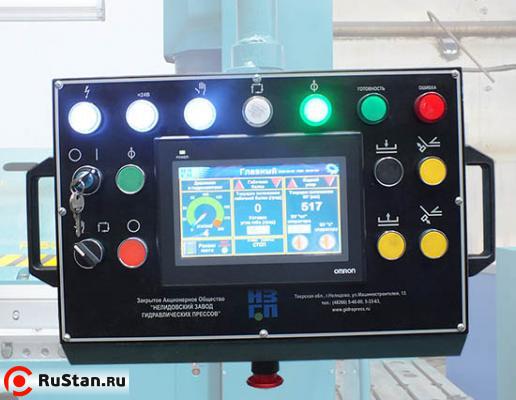

- Пульт управления;

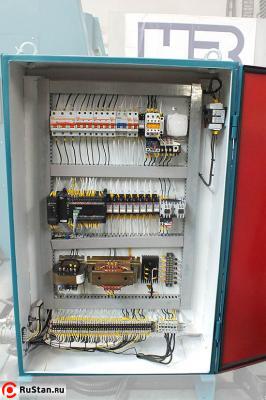

- Электрошкаф управления листогибочной машины;

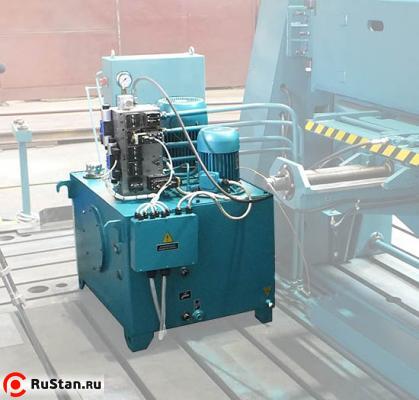

- Гидроагрегат;
- Руководство по эксплуатации, ЗИП, паспорт.
Дополнительное оборудование
- Приспособление для гибки замкнутых контуров в сборе;
- Оправка для гибки коробок в сборе;
- Оправка для гибки П -образных профилей в сборе;
- Оправка для гибки кромок в сборе;
- Стол приемный в сборе;
- Приспособление для гибки П – образных профилей;
- Система управления на базе ПЛК Simens или Bosch Rexroth;
- Программируемый задний упор;
- Спец инструмент по заданию заказчика;
- Быстросъёмный спец инструмент;
- Педаль;
- Охладительное масло AKG5202.203.0000.
