| Модель: |  |
ИВ2144 |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы

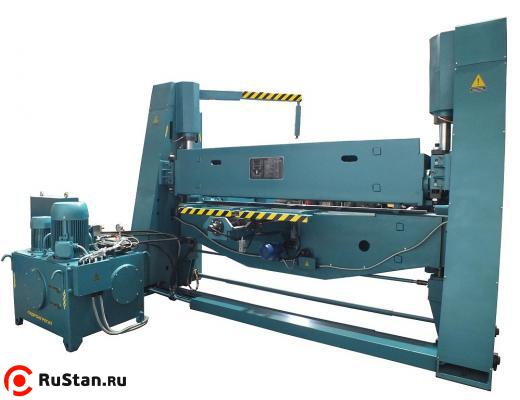

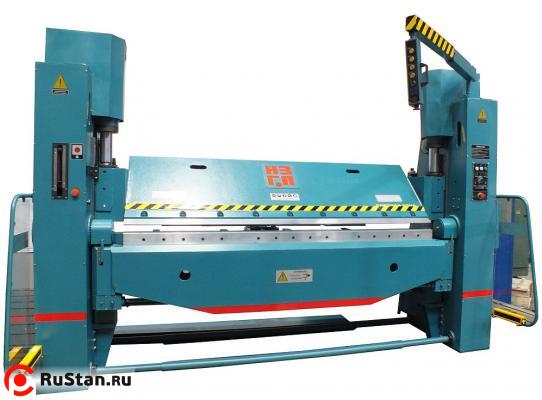

Листогибочная машина модели ИВ2144 является универсальным оборудованием, с помощью которого изготавливают различные детали и изделия методом холодной гибки.
Это оборудование востребовано в различных отраслях производства и в частности в машиностроении.
В устройстве листогибочной машины имеется ряд основных элементов. В конструкции листогибочного оборудования присутствует станина, гибочная и прижимная балки, привод указанных балок, а также задний упор. Привод гидравлический. Возможна модернизация или иное исполнение станка ИВ2144 дополненное некоторыми приспособлениями. Это позволить расширить функциональность.
Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4,5 мм. Длина стола равна 2.5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки - 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров. Вес оборудования данной модели не превышает 6.5 Т.
Мощность используемого в листогибочной машине электрооборудования - 10 КВт.
Среди технических характеристик являются важными величины регулировки стола и гибочной балки - 100 мм и максимальный ход балки прижимной - 250 мм.
Технические характеристики ИВ2144 | |
|---|---|
| Характеристика | Значение |
| Номинальное усилие пресса, кН | 40 |
| Наибольшая толщина изгибаемого листа, мм | 4,5 |
| Наибольшая ширина изгибаемого листа, мм | 2500 |
| Наибольший ход прижимной балки, мм | 250 |
| Наибольший угол поворота, рад | 180 |
| Величина регулировки гибочной балки, мм | 100 |
| Величина регулировки стола, мм | 100 |
| Наибольшая величина перемещ. зад. упора, мм | 800 |
| Масса ИВ2144 , кг | 6300 |
| Потребляемая мощность, Кв | 10 |
| Габариты (ВхШхГ), мм | 2400х2000х3790 |
Базовая комплектация

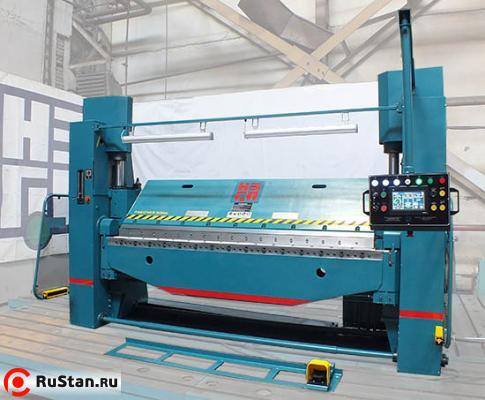

- Листогибочная машина в сборе;

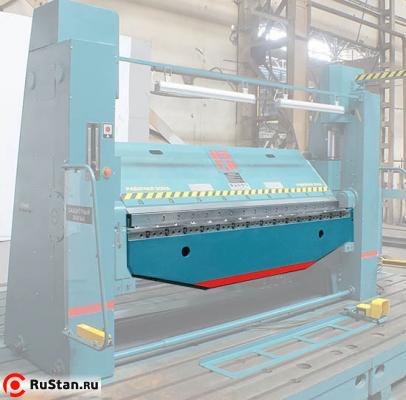

- Балка гибочная;

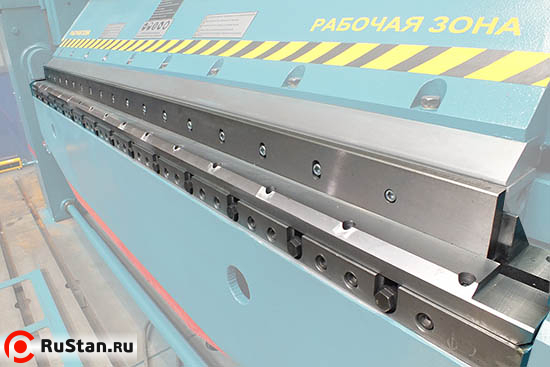

- Планка гибочной балки;

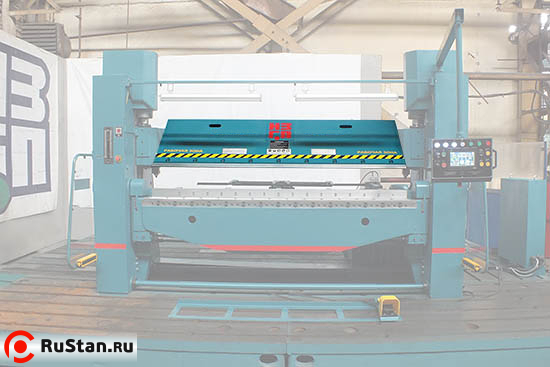

- Балка прижимная;

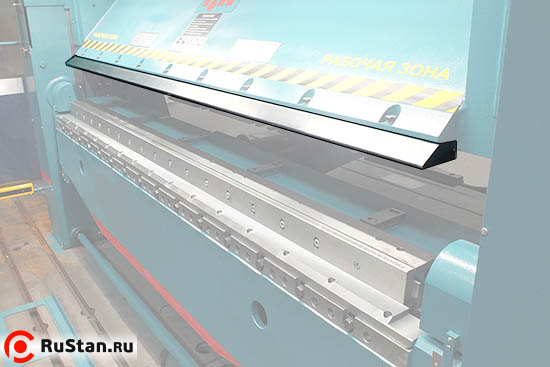

- Оправка прижимной балки;

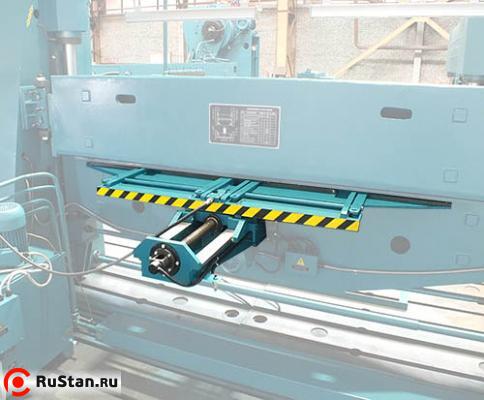

- Упор задний;

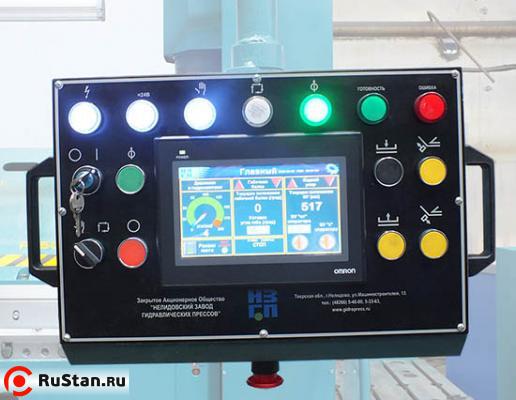

- Пульт управления;
- Электрошкаф управления листогибочной машины;

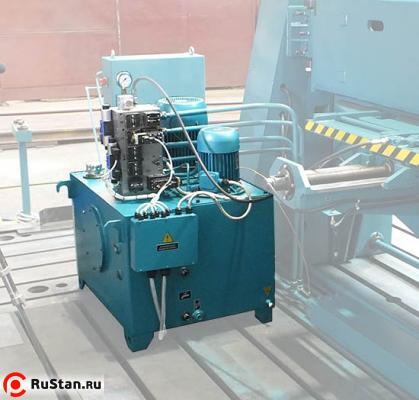

- Гидроагрегат;
- Руководство по эксплуатации, ЗИП, паспорт.
Дополнительное оборудование
- Приспособление для гибки замкнутых контуров в сборе;
- Оправка для гибки коробок в сборе;
- Оправка для гибки П -образных профилей в сборе;
- Оправка для гибки кромок в сборе;
- Стол приемный в сборе;
- Приспособление для гибки П – образных профилей;
- Система управления на базе ПЛК Simens или Bosch Rexroth;
- Программируемый задний упор;
- Спец инструмент по заданию заказчика;
- Быстросъёмный спец инструмент;
- Педаль;
- Охладительное масло AKG5202.203.0000.
