1 700 000 руб.
с НДС - на 15.11.2024 г.
| Модель: |  |
JET JMD-1452TS DRO |
| Артикул: | |
ITA1452TS |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы

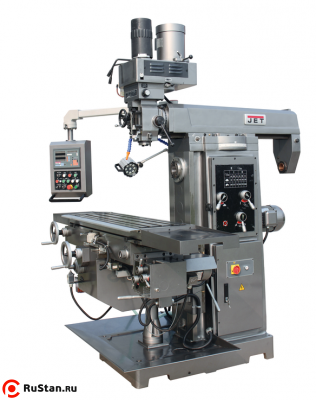

JMD-1452TS DRO - широкоуниверсальный фрезерный станок повышенной мощности. Станок предназначен для работы в условиях длительных и тяжелых нагрузок, поэтому его основное назначение - промышленные предприятия, выпускающие серийную продукцию, крупные многопрофильные ремонтные мастерские и т.д.Станок позволяет работать с торцевыми муфтами диаметром до 125 мм и концевыми до 25 мм, максимальный диаметр сверления - 40 мм при ручной подаче и 20 мм с автоматической. На станках данного класса устанавливаются два шпинделя. Вертикальный может работать на скоростях от 70 до 3600 об/мин с автоматической подачи пиноли 0,045/0,86/0,142 мм/об. Ход пиноли - 127 мм, расстояние шпиндель - стойка 150-550 мм, шпиндель - стол - 200-650 мм. Предусмотрен наклон шпиндельной головки влево/вправо. Горизонтальный шпиндель способен развивать скорость 70-1800 об/мин, параметр ось шпинделя - стол - 0-450 мм. Фрезерный стол станка увеличен до 1320х360 мм, перемещение по трем осям 1000х300х450 мм. Устройство автоподачи обеспечивает перемещение стола по осям Х и Y 15-370 об/мин, по оси Z - 575 мм/мин.
На JMD-1452TS DRO установлен пневматическая зажимная тяга вертикального шпинделя (пневматический шомпол), предусмотрено наличие высокоточного Устройства цифровой индикации (цифровых линеек) по трем рабочим осям с ценой деления 0,005 мм. Станок поставляется в богатой комплектации, включая систему подачи СОЖ, светодиодную лампу освещения рабочей зоны, цанговый патрон с набором цанг, сверлильный патрон и многое другое.
Особенности конструкции
- Вертикальный и горизонтальный шпиндели
- Пневматическая зажимная тяга вертикального шпинделя
- Наклон вертикального шпинделя влево/вправо
- Автоматическая подача пиноли шпинделя
- Направление вращения шпинделя влево/вправо
- Автоматическая подача по оси Х и Y
- Шарико-винтовые пары (ШВП) перемещения стола
- Двигатель подъема-опускания стола
- Встроенная система подвода СОЖ
- Лампа местного освещения
Технические характеристики JMD-1452TS DRO | |
|---|---|
| Характеристика | Значение |
| Макс. диаметр сверления | 40 мм, М16 |
| -сверление с автоподачей | 20 мм |
| Макс. диаметр торцевой фрезы | 125 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Вертикальный шпиндель | |
| Частота вращения шпинделя, 10 | 70-3600 об/мин |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Автоматическая подача пиноли | 0,045 / 0,86 / 0,142 мм/об |
| Ход пиноли шпинделя | 127 мм |
| Диапазон наклона головки | влево/вправо |
| Расстояние шпиндель-стойка | 150-550 мм |
| Расстояние шпиндель-стол | 200-650 мм |
| Горизонтальный шпиндель | |
| Частота вращения шпинделя, 12 | 58-1800 об/мин |
| Конус шпинделя | ISO 50 (DIN 2080) |
| Расстояние шпиндель-стол | 0-450 мм |
| Фрезерный стол | |
| Размеры стола | 1320 х 360 мм |
| Перемещение стола по оси X/Y/Z | 1000 x 300 х 450 мм |
| Автоматическая подача по оси X/Y, 8 | 15-370 мм/мин |
| Скорость перемещения по оси Z | 576 мм/мин |
| Т-образный паз/расстояние, 3 | 18 мм |
| Выходная мощность, верт/гориз. | 3,75 кВт/3,75 кВт / S1 100% |
| Потребляемая мощность, верт/гориз. | 5,25 кВт/5,25 кВт / S6 40% |
| Габаритные размеры (ДхШхВ) | 2070 х 2020 х 2320 мм |
| Масса JET JMD-1452TS DRO | 2500 кг |
 |  |
| Горизонтальный и вертикальный шпиндели | Полностью механизированный фрезерный стол |
Стандартная комплектация
- Пневматическая тяга вертикального шпинделя
- Оправка горизонтального шпинделя
- Цанговый патрон с набором цанг
- 16 мм сверлильный патрон с оправкой
- Переходные втулки ISO40/МК-2, ISO40/MK-3
- Лампа местного освещения
- Система подвода СОЖ
- Автоматическая подача по оси Х и Y
- Двигатель подъема-опускания стола
- Тиски фрезерные, ширина губок 160 мм
- Поддон для сбора стружки
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак
Комплектация за дополнительную плату
