Токарно-винторезный станок с оперативным програмным управлением SAMAT 400 XC предназначен для выполнения разнообразных видов токарных работ, включая нарезание резьб, обработку конусов, сфер. Используется в единичном и мелкосерийном производстве для точных токарных операций. Сохранив все достоинства универсального станок позволяет осуществлять работу по готовым запрограммированным микроциклам: обработка конусов, сфер, резьбонарезание, многопроходной цикл и т.д., не требуя при этом специальных навыков программирования. Параметры обработки при этом задаются с использованием сенсорной панели управления с интуитивно понятным интерфейсом.

Обработка на станке возможна в следующих режимах:

  • ручной режим (традиционное точение);
  • обработка с использованием микроциклов (оператор выбирает вид обработки и задает параметры);
  • режим обучения (система управления запоминает перемещения инструмента по переходам, выполненным оператором в процессе обработки 1-й детали, и воспроизводит при обработке последующих деталей в автоматическом режиме).

Особенности конструкции

  • Повышенный (П) класс точности (по ГОСТ 8-77);
  • Сохраняет простоту управляемости обычного токарного станка;
  • Система оперативного цифрового управления на базе программируемого контроллера фирмы OMRON (Япония);
  • Не требует специальных навыков программирования;

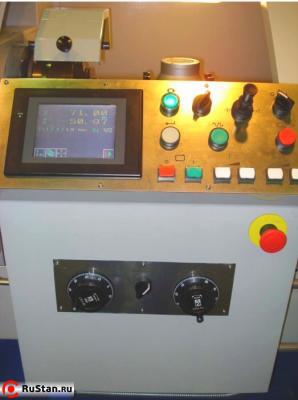

  • Сенсорная панель управления с интуитивно понятным интерфейсом;
  • Быстрая привязка инструментов и их коррекция;
  • Индикация перемещения резца на дисплее;
  • Станок 400 XC Оснащен прецизионными сервоприводами подачи;
  • Оптимизация режимов резания при помощи бесступенчатого регулирования скорости вращения шпинделя;
  • Возможность работы по микроциклам (наружная и внутренняя обработка, резьбонарезание, обработка конусов, обработка криволинейных контуров, наличие электронных упоров) в широком диапазоне без механических настроек;
  • Режим обучения/повторения повышает производительность и сокращает время на подготовку программы (формируется в результате обработки первой детали);
  • Возможность обработки по электронным упорам;
  • Простая кинематическая схема (отсутствует коробка передач, редуктор, коробка подач, фартук, имеющиеся в обычном токарном универсальном станке);
  • Малое время перехода с обработки одного типа деталей на другой, с единичного на мелкосерийное производство;
  • Простое техническое обслуживание;
  • Гарантия на механическую часть станка (станина, шпиндель, задняя бабка и т.п.) - 5 лет.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО СТАНКА SAMAT 400 XC

Характеристика SAMAT 400 XC
Расстояние между центрами, мм. 500
Максимальный диаметр обработки над станиной, мм. 400
Максимальный диаметр обработки над суппортом, мм. 220
Диаметр циллиндрического отверстия в шпинделе, мм. 45
Высота резца, установленного в резцедержателе, мм. 25
Конус шпинделя Морзе 6
Центр в пиноли задней бабки Морзе 5
Количество частот вращения (скоростей) шпинделя бесступенчато
Диапазон частот вращения шпинделя, об./мин. 25 - 2500
Наибольший крутящий момент на шпинделе, Нм 400
Диапазон продольной подачи, мм./об. 0,01 - 10
Диапазон поперечной подачи, мм./об. 0,005- 5
Скорость быстрого продольного перемещения суппорта, м/мин. 7000 (автомат); 6000 (в ручную)
Скорость быстрого поперечного перемещения суппорта, м/мин. 3500 (автомат); 3000 (в ручную)
Дискретность продольного перемещения, мм. 0,01
Дискретность поперечного перемещения, мм. 0,005
Шаг нарезаемой метрической резьбы (число ступеней), мм. 0,25 - 56
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 28 - 1
Класс точности П (ГОСТ 8-77)
Мощность привода главного движения, кВт 5,5 (7,5*)
Номинальное напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 2350х1220х1595
Масса SAMAT 400 XC , кг. 1915
* - специальное исполнение (заказ)
