Тяжелый горизонтальный обрабатывающий центр ИЗТС ИР1600МФ4 - станок с поперечным и продольным перемещением стойки, расточным шпинделем диаметром 160 мм, с четырьмя управляемыми осями и автоматической сменой инструмента. Предназначен для обработки крупногабаритных корпусных деталей длиной до 8м и высотой до 3 м. Станки могут исполняться с поворотно-подвижными столами габаритами1600х2000, 2000х2500, 2900х3500мм, грузоподъемностью 16, 25 или 40 тонн, инструментальными магазинами на 64 или 80 инструментов, подачей СОЖ «на» и «через» инструмент.
В настоящее время станок ИР1600МФ4 комплектуется системой ЧПУ, комплектом приводов и двигателей ф. Siemens, измерительными системами ЛИР или Heidenhain, импортными защитами направляющих, импортной гидравликой и пневматикой.
Конструктивные особенности:
- прецизионные шарико-винтовые пары по всем осям;
- стальная телескопическая или рулонная защита направляющих;
- бесконсольная термосимметричная конструкция шпиндельной бабки;
- расположение шпиндельной бабки внутри стойки портального типа гарантирует высокую жесткость и виброустойчивость при работе в тяжелых режимах и обеспечивает высокую точность обработки;
- фрезерный шпиндель в радиальном направлении смонтирован в двух прецизионных двухрядных цилиндро-роликовых подшипниках, а в аксиальном направлении - в двух прецизионных двухрядных радиально-упорных подшипниках;
- на фрезерном шпинделе могут устанавливаться фрезы с помощью специального фланца, входящего в комплект поставки станка;
- на правом торце стойки станков установлен лифт с индивидуальным приводом, на котором расположено рабочее место оператора;
- на левом торце стойки станка модели ИР1600МФ4 смонтировано устройство автоматической смены инструмента с магазином на 80 инструментов и двухзахватным поворотным манипулятором;
- автоматическая централизованная система дозированной смазки.
Технические характеристики расточного станка ИЗТС ИР1600МФ4
Технические характеристики | ИР1600МФ4 |
---|---|
Диаметр расточного шпинделя, мм | 160 |
Конус шпинделя | 2-50ГОСТ25827(SK50) (* 3-50ГОСТ25827) |
Мощность главного привода, кВт | 40 (* 50) |
Скорость вращения шпинделя, об/мин | 5...1600 (* 5...2000) |
Максимальный крутящий момент на выдвижном шпинделе, Нм | 3500 |
Максимальный крутящий момент на фрезерном шпинделе, Нм | 6000 |

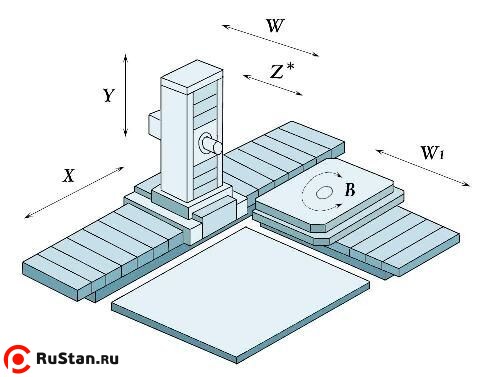

Перемещение рабочих органов | |
- ось Х (стол поперечно) | 3200 (* 8000 и более без ограничения) |
- ось Y (шпиндельная бабка вертикально) | 2500 (* 3200) |
- ось Z (расточной шпиндель) | 1000 |
- ось W (стойка продольно) | 1250 |
-ось В (поворотный стол) | 360 |
Скорости быстрых перемещений, м/мин | 6 (* 10) |
Размеры рабочей поверхности стола, мм | 1600х2000 (* 2000х2500; 2900х3500; 2000х3000) |
Грузоподъемность стола, кг | 16000 (* 25000 (2000х2500;2000х3000); 40000 (2900х3500)) |
Электрооборудование (СЧПУ+привода) | Siemens+Siemens (* Fanuc+Fanuc; NC110+Siemens) |
Класс точности ГОСТ2110 | Н (*Р ) |
Точность позиционирования по осям, мм | 0,01 (* 0,008) |
Точность повторяемости позиционирования, мм | 0,005 (* 0,004) |
Габаритные размеры (с приставным оборудованием), мм | |
- ширина | 11560 |
- длина | 17800 |
- высота | 7000 |
Масса ИЗТС ИР1600МФ4 станка, кг | 69700 |
* - по специальному заказу
Дополнительные принадлежности:
- поворотно-подвижные столы с управлением от системы ЧПУ станка:
-модели ИРС2000 с рабочей поверхностью 2000х1600 мм
-модели ИРС2500 с рабочей поверхностью 2500х2000 мм
-модели ИРС3500 с рабочей поверхностью 3500 х 2900 мм - стендовые плиты 4000х2700 мм, 8000х2700 мм
- вспомогательный инструмент (оправки, державки, расточные головки и пр.)
- навесные инструментальные головки (угловая фрезерная головка, удлинитель и пр.)
- угольники
- навесная планшайба
- измерительные головки ф. Renishaw
