Модель: | SMTCL TPX6111 |
|
Производитель: | SMTCL |
- Описание
- Комментарии
- Отзывы
Расточный универсальный станок SMTCL TPX6111 предназначен для выполнения таких операций как развертывания отверстий, сверление, фрезерование, нарезания резьбы метчиком, для подрезки торцов и т.д. в среднегабаритных корпусных деталях. Класс точности-Н. Шпиндель диаметром 110 мм выдвигается из шпиндельной бабки, конус Морзе 6 или iso50(опция) для установки инструментальных оправок,встроенную планшайбу с радиальным суппортом - основные технологические характеристики станка.
Станки серии TPX, оснащены радиальными резцедержателями подрезной головки; с радиальными резцовыми салазками, что позволяет растачивать отверстия большого диаметра, выполнять нарезание наружной резьбы, обточку торцевых поверхностей, растачивание кольцевых канавок и т.д.
Станок состоит из станины, передней колонны, передней бабки, верхних и нижних резцовых салазок, задней стойки, противовеса шкива и т.д.
Передняя бабка станка перемещается в вертикальном направлении вдоль направляющих колонны, рабочий стол может перемещаться в продольном и в поперечном направлениях по станине и поворачиваться.
Особенности TPX6111:
- Механизм смены скорости главного движения и механизма подачи управляются централизованно при помощи гидравлики, что значительно упрощает рабочий процесс, делая его максимально удобным. Лампочки световой индикации сигнализируют о смене скорости или о смене подачи.
- Распределение продольной подачи, поперечной подачи и поворота движущихся частей станка, таких как передняя бабка и рабочий стол, выполнение зажима и разжима движущихся частей стола станка выполняется при помощи гидравлической, автоматической выполняемой, взаимной блокировки. Процесс блокировки полностью автоматизирован.
- Вертикальное перемещение по осям (вертикальное перемещение передней бабки) и поперечное перемещение (поперечное перемещение рабочего стола) и продольное перемещение (по желанию потребителя это может быть продольное перемещение рабочего стола).
- В конструкции основных компонентов станка TPX6111, таких как основание, передняя стойка и направляющие передних салазок используется специальное жесткое покрытие с низким коэффициентом трения и охлаждением, что позволяет значительно увеличить срок эксплуатации станка.
- Горизонтальные направляющие оборудованы специальной пыленепроницаемой защитой.
- Устройство взаимной блокировки гидравлики и пневматики крепится между подвижными частями станка таким образом, чтобы при перемещении одного устройства другое устройство было автоматически зажато (за исключением шпинделя, радиального суппорта).
- Для предотвращения перегрузки станка TPX6111 в шпиндельной бабке и в коробке форсированной продольной подачи установлены предохранительные муфты.

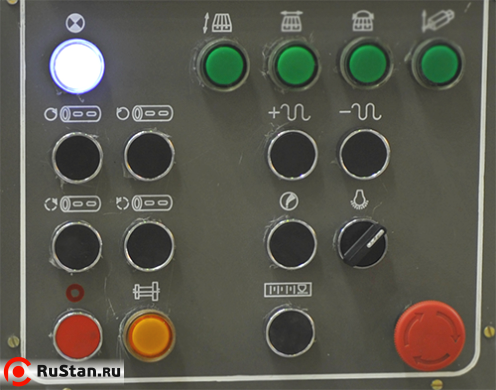

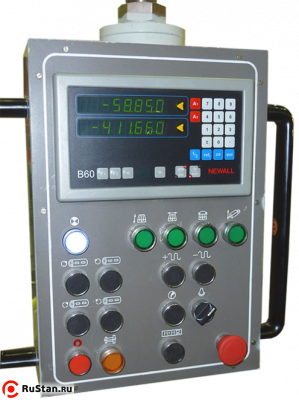

- Управление станком осуществляется при помощи программируемого контроллера с высокой степенью надежности.
Технические характеристики универсального расточного станка SMTCL TPX6111
Характеристика | TPX6111 |
---|---|
Диаметр шпинделя, мм | 110 |
Конус внутреннего отверстия шпинделя | Морзе 6 |
Макс. вращающ. момент шпинделя, Нм | 1225 |
Макс. усилие осевой подачи на шпиндель, H | 12250 |
Габариты раб. стола, мм | 1140 х 1000 |
Оси, рабочий стол | |
Макс. нагрузка на рабочий стол, кг | 2500 |
Макс. осевой ход шпинделя, мм | 600 (+допуск) |
Макс. перемещ. радиальн. суппорта, мм | 180 (+допуск) |
Расстояние от центра оси шпинделя до поверхности раб. стола, мм | 1000 (+допуск) |
Ускоренная подача поворотного стола, мм/мин | 1000 (+допуск) |
Диапазон скоростей шпинделя/ступеней, об./мин | 8~1000/22 |
Диапазон скоростей подрезной головки/ступеней, об/мин | 4~200/18 |
Ускоренное перемещение шпинделя, мм/мин | 2500 |
Ускоренное продольное перемещение рабочего стола, мм/мин | 2500 |
Ускоренное поперечное перемещение рабочего стола, мм/мин | 2500 |
Ускоренное перемещение передней бабки, мм/мин | 2500 |
Ускоренное вращение рабочего стола, об/мин | 1 |
Точность считывания измерительной системы, мм | 0.005 |
Расточное отверстие | IT7 |
Количество диапазонов подач шпинделя | 18 |
Количество диапазонов подач салазок радиального суппорта | 18 |
Количество диапазонов подач передней бабки | 18 |
Количество диапазонов поперечных подач | 18 |
Количество диапазонов продольных подач | 18 |
Электрическая часть | |
Мощность главного двигателя, кВт | 7.5 |
Число оборотов главного двигателя, об./мин. | 1450 |
Мощность двигателя ускоренного перемещения, кВт | 3 |
Число оборотов двигателя ускоренного перемещения, об/мин | 1430 |
Мощность двигателя насоса подачи гидравлики, кВт | 0.37 |
Число оборотов двигателя насоса подачи гидравлики, об/мин | 1400 |
Прочее | |
Габариты станка (LxWxH), мм | 4910х2554х2850 |
Вес станка, кг | 12000 |
