Модель: | ИЗТС ИСК5000 |
|
Изготовитель: | Россия |
- Описание
- Комментарии
- Отзывы
Высокодинамичный многоцелевой станок ИЗТС ИСК5000 предназначен для обработки крупногабаритных деталей различного назначения. Принципиально вовый станок ИСК5000 выполняет обработку деталей со сложными поверхностями типа сфер, когда требуется одновременное управление 5-ю осями.

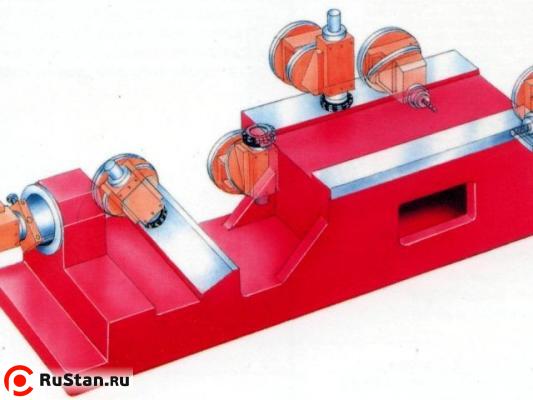

Станок выпускается в двух исполнениях, а именно: 1-е исполнение, когда станок оснащается управляемыми угловыми головками различных типов. Наличие головки резко увеличивает технологические возможности станка. Это позволяет обрабатывать детали за один установ, что в конечном результате приводит к сокращению времени на полную обработку детали. 2-е исполнение-станок оснащается ползуном с выдвижным шпинделем. Диаметр выдвижного шпинделя может быть как 160мм, так и 200мм, который обеспечивает более жесткую конструкцию и соответственно воспринемает большие нагрузки при обработки.
В настоящее время станок ИСК5000 комплектуется системой ЧПУ, комплектом приводов и двигателей ф. Siemens, измерительными системами Heidenhain, импортными защитами направляющих, импортной гидравликой и пневматикой (HYDAK, FESTO).
Конструктивные особенности станка:

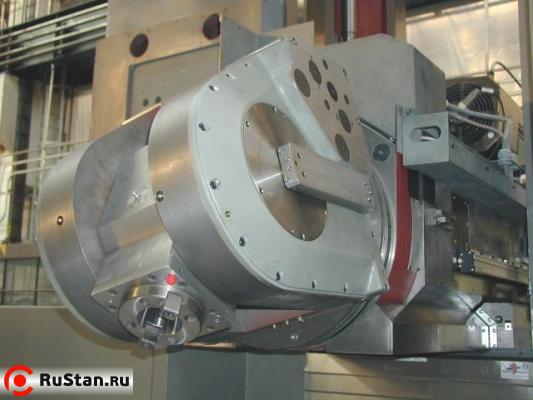

- Продольно-подвижная колонна со шпиндельной бабкой имеющей выдвижной стальной ползун с универсальной двухосевой головкой;
- Стальная телескопическая или рулонная защита направляющих;

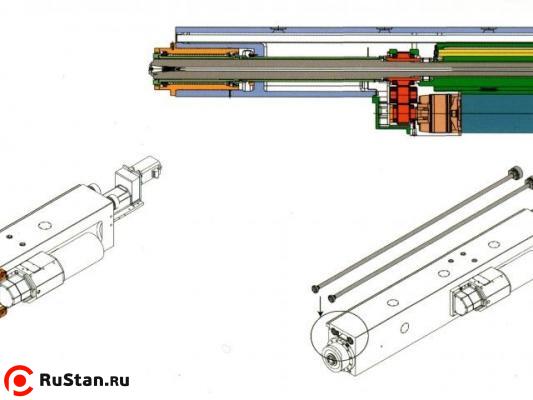

- Наличие натянутых штанг, позволяет избежать прогиба ползуна при работе на максимальных вылетах;
- Место оператора выполненно на высоком техническом уровне, расположенно на лифте. Там же установлен пульт управления станком;
- Подвижные узлы имеютстальные закаленные направляющие качения, обеспечивающие высокие скорости перемещения подвижных узлов;
- Автоматическая централизованная система дозированной смазки.
Технические характеристики расточного станка ИЗТС ИСК5000
Технические характеристики | ИСК5000 |
---|---|
Исполнение 1-угловая головка | |
Сменная 2-х осевая фрезерная управляемая головка установлена на ползуне | |
Максимальная частота вращения шпинделя, об/мин | 3000 |
Максимальный крутящий момент, Нм | 1700 |
Мощность, кВт | 50 |
Исполнение 2-выдвижной шпиндель | |
Диаметр выдвижного шпинделя, мм | 160 (200) |
Максимальная частота вращения шпинделя, об/мин | 3000 |
Максимальный крутящий момент, Нм | 3500 |
Мощность, кВт | 51 |
Конус шпинделя | 2-50ГОСТ25827-93 |
Програмируемые перемещения | |
X - стойка поперечно, мм | 6000(+4500) |
Y - шпиндельная бабка вертикально, мм | 3500(5000) |
W - ползуна продольно (исполнение 1), мм | 1500 |
W - ползуна продольно (исполнение 2), мм | 1000 |
Z - выдвижной шпиндель, мм | 710(1000) |
Пределы рабочих подач по осям X, Y, Z, W мм | 1-10000 |
Скорость ускоренных перемещений по осям, мм/мин | до 25 |
Устройство автоматической смены инструмента | |
Емкость инструментального магазина, шт. | 50(80) |
Наибольшая вылет инструмента от торца шпинделя, мм | 400 |
Наибольший диаметр инструмента, мм | 125 (315-с пропуском гнезд) |
Наибольшая масса инструмента, кг | 25 |
