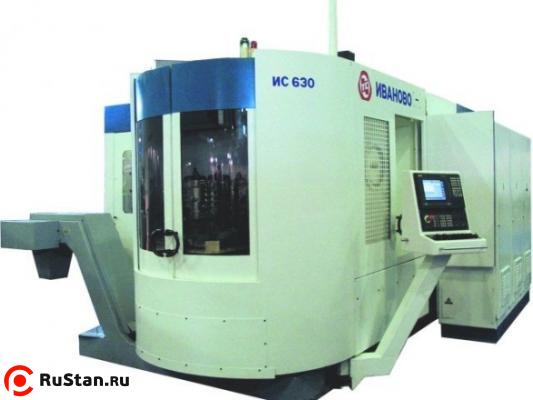

Высокоскоростной обрабатывающий центр ИЗТС "Супер-Центр ИС630" для высокопроизводительной комплексной обработки особо сложных корпусных деталей из алюминия, стали и магниевых сплавов. Частота вращения шпинделя до 12000 об/мин, скорость быстрых перемещений по осям до 12 м/мин.
Высокие скорости резания, скорости позиционирования узлов, смены инструмента и палет позволяют максимально увеличить производительность обработки.
Станки спроектированы для предприятий общего машиностроения, автомобильной, моторостроительной, энергетической, других отраслей промышленности и обеспечивают гибкое, быстропереналаживаемое на выпуск новых образцов производство на современном технологическом уровне, конкурентоспособное как на российском, так и на внешнем рынке.
Конструктивные особенности станка:
Четыре позиционных устройства (с конической поверхностью) отжима-зажима столов-спутников на поворотном столе осуществляют высокую точность и повторяемость базирования и фиксацию при зажиме с помощью встроенных гидроцилиндров.
Перемещение подвижных узлов осуществляется с применением двухзаходных шарико-винтовых пар. В качестве направляющих на ОЦ ИС630 используются рельсовые роликовые направляющие качения, обладающие высокой жесткостью и точностью. Применение автоматической дозированной смазки шариково-винтовых пар и роликов опор качения гарантируют срок службы не менее 10 лет.
Станки оснащены встроенным в шпиндельную бабку мотор-шпинделем, имеющим высокие скорости вращения и обеспечивающим высокую точность обработки за счет применения прецизионных подшипников с керамическими телами качения. Для исключения тепловых деформаций и получения стабильных размеров обработки применяется контроль нагрева подшипников шпинделя и жидкостное внутреннее охлаждение подшипников шпинделя и двигателя. Консистентная смазка подшипников рассчитана на длительный срок службы. Мотор-шпиндель оснащен устройством подачи СОЖ через инструмент с расходом 20 л/мин при давлении 50 атм.
Технические характеристики расточного станка ИЗТС ИС630
| Технические характеристики | ИС630 |
|---|---|
| Перемещениея по осям | |
| По оси Х, мм | 800 |
| По оси Y, мм | 710 |
| По оси Z, мм | 630 |
| По оси В | непрерывное |
| Паллеты | |
| Рабочая поверхность паллеты, мм | 630х630 |
| Макс. масса устанавливаемой детали, кг | 600 |
| Макс. размер устанавливаемой детали, мм | |
| Диаметр | 800 |
| Высота | 710 |
| Дискретность поворота паллеты, град | 0,001 |
| Время смены паллет, сек | 20 |
| Шпиндель | |
| Посадочный конус для инструмента | HSK A63 |
| Скорость вращения шпинделя, об/мин | 10-24000 |
| Макс. крутящий момент, Нм | 75 |
| Мощность при ПВ100%, квт | 22 |
| СОЖ | |
| Подача СОЖ через сопла на шпиндельной бабке, л/мин | 100 |
| Подача СОЖ на обрабатываемую деталь л/мин | 100 |
| Подача СОЖ через инструмент с давлением 5 МПа, л/мин | 20 |
| Подачи | |
| Макс. скорость холостых подач, м/мин | 60 |
| Макс. скорость рабочих подач, м/мин | 60 |
| Усилия подач X/Y(вниз)/Y(вверх)/Z | 4000/4000/2000/3500 |
| Инструментальный магазин | |
| Количество позиций инструмента | 60 |
| Макс. диаметр инструмента, мм | 250 |
| Макс. вес инструмента, кг | 25 |
| Время смены инструмента: | |
| от инструмента к инструменту, сек | 2 |
| от стружки к стружке, сек | 6 |
| Показатели точности | |
| Класс точности | В по ГОСТ 30027 |
| Общие данные | |
| Масса ИЗТС ИС630 станка, кг | 16 000 |
| Габариты станка LxBxH, мм | 6000х4200х3640 |
| Данные по энергопотреблению | |
| Электропотребление, В, Гц, | 380 В, 50 Гц |
Комплектация ИС630:
| Название | Производитель |
|---|---|
| Система ЧПУ | Siemens/Fanuc |
| Комплект электроприводов и двигателей осей и электропривод мотор-шпинделя | Siemens/Fanuc |
| Мотор-шпиндель | ф. Ibag, (Швейцария) |
| Отсчетные устройства(оси X,Y,Z,B) | ф. Heidenhain (Германия) |
| Линейные направляющие(оси X,Y,Z) | ф. INA или Rexroth-Star* |
| Зубчато-ременные передачи (оси X,Y,Z,В) | ф. Mulco |
| Шариковые винтовые передачи(оси X,Y,Z) | Микрон (г. Одесса) |
| Транспортер уборки стружки | Саста (РФ, г. Сасово) |
| Дозированная смазка | ф. ILC (Италия) |
| Пневмооборудование | ф. FESTO (Австрия) |
| Гидрооборудование | |
| - гидростанция основная | ф. HYDAC(Германия) или Duplomatic(Италия)* |
| - гидроаппаратура | Duplomatic(Италия) |
| Фильтр станции очистки СОЖ | ф. Interlit |
| Уплотнения в ответственных местах | ф.Busak + Ф. Shamban |
* - зависит от условий поставки, предлагаемых данными фирмами на дату закупки
