Настольный сверлильно-фрезерный станок Metal Master MF-32V
346 808 руб.
с НДС - на 23.11.2024 г.
| Модель: |  |
MF-32V |
| Артикул: | |
00000017357 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы

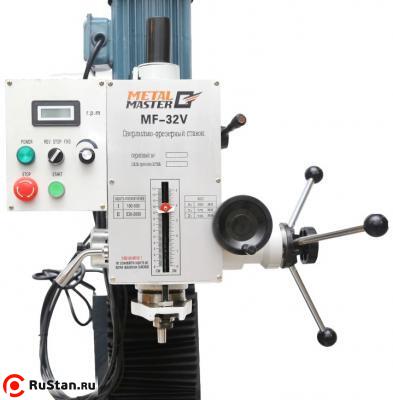

Настольный сверлильно-фрезерный станок Metal Master MF-32V представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.

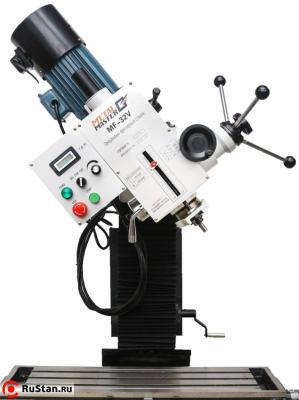

Конструкция станка предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

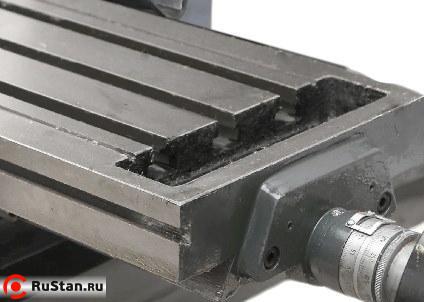

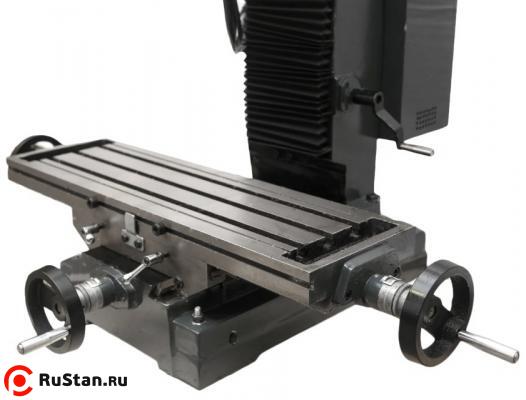

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.
Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества Metal Master MF-32V
- Мощный двигатель, рассчитанный на непрерывную работу;

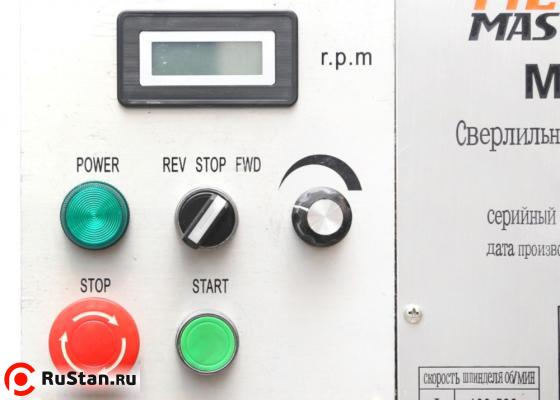

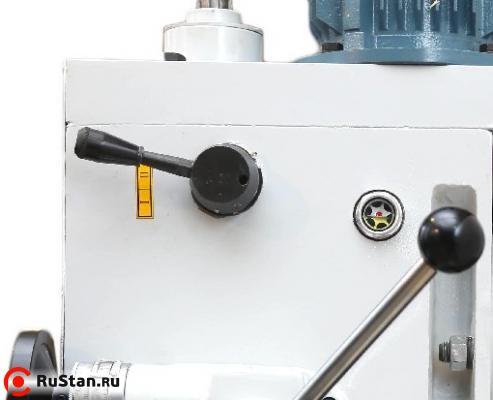

- Привод главного движения станка реализует вращение шпинделя в 2 диапазонах скоростей 100 до 530 об/мин и 530 до 2800 об/мин
-
Операции сверления и фрезерования могут выполняться двумя способами:

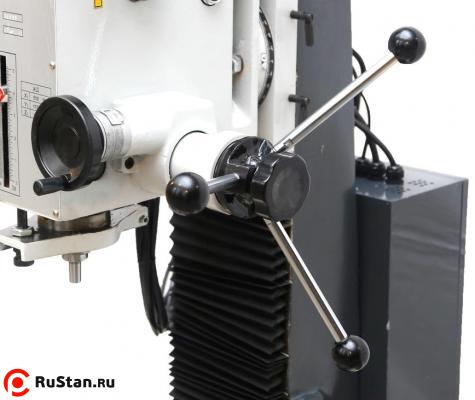

- В ручном режиме (быстрая подача при сверлении).

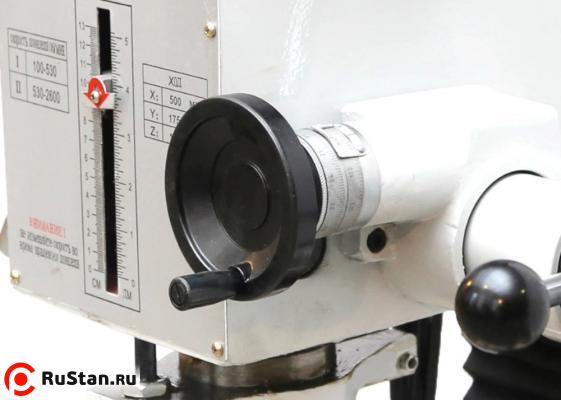

- Работа с червячным механизмом (медленная подача при фрезеровании).
- Большой прецизионный крестовый стол
- Регулируемая прижимная планка на столе
- Наклон фрезерной головки ±90°

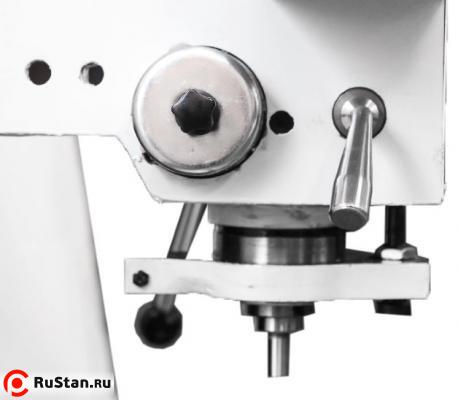

- Точное перемещение пиноли шпинделя

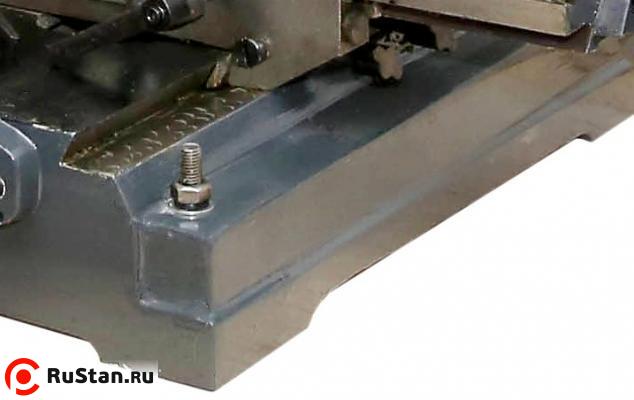

- Прочная чугунная стойка
- Быстро регулируемый упор глубины сверления
Технические характеристики MF-32V |
|
|---|---|
| Характеристика | Значение |
| Двигатель | 1,1 кВт, 220 В, ~50 Гц |
| Макс.диаметр рассверливания в стали, мм | 32 |
| Макс. размер торцевой фрезы, мм | 63 |
| Макс. размер концевой фрезы, мм | 20 |
| Макс. резьба, мм | M12 |

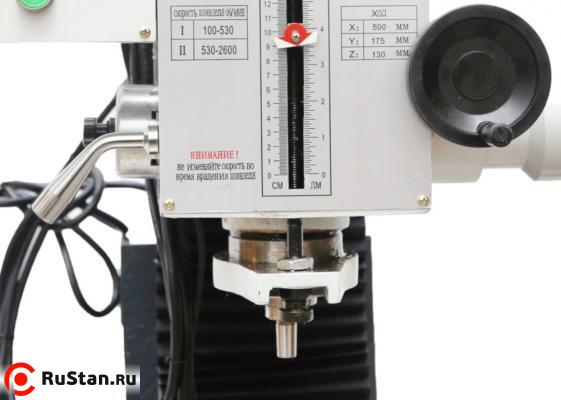

| Ход пиноли, мм | 130 |
| Конус шпинделя | МТ 3 |
| Расстояние от оси шпинделя до стола, мм | 450 |
| Наклон фрезерной головки | ± 90° |
| Кол-во скоростей | 2 |
| Скорости шпинделя, об/мин | 100-2800 |
| Длина стола | 800 |
| Ширина стола, мм | 240 |
| Ход оси Z, мм | 400 |
| Ход оси Х, мм | 500 |
| Ход оси Y, мм | 175 |
| Габаритные размеры упаковки (ДхШхВ) | 1020х820х1160 |
| Общий вес, кг | 295 |

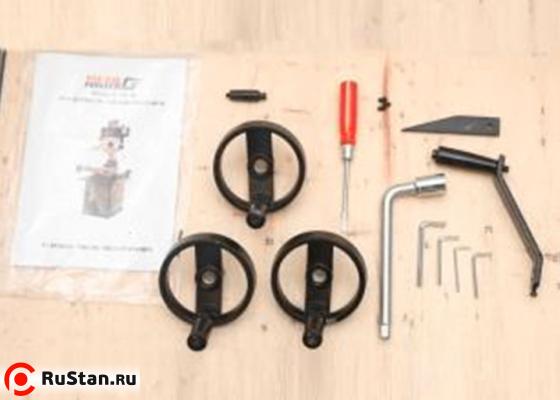

Стандартная комплектация Metal Master MF-32V
- Комплект инструмента для обслуживания
- Станок в сборке
- Инструкция
