Цена для юр. и физ. лиц
7 200 000 руб.
с НДС - на 25.12.2024 г.
Купить в лизинг Сравнить Избранное
Модель:
КВАНТ MG-1
Производитель: Россия
  • Описание
  • Комментарии
  • Отзывы

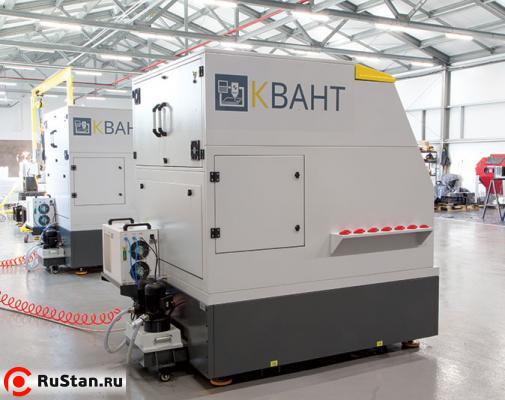

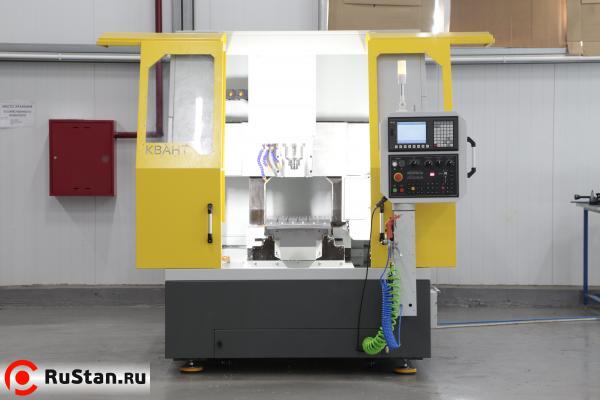

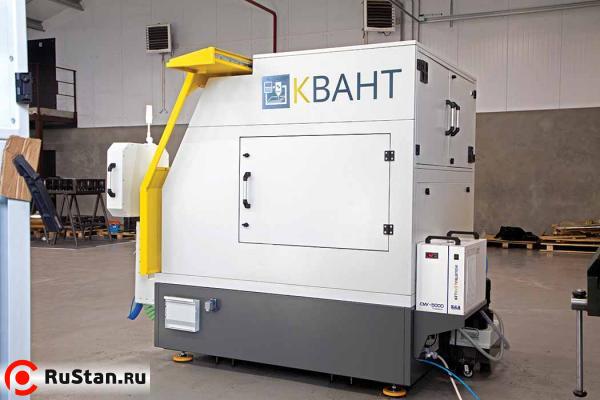

Вертикальный трехосевой фрезерный станок с ЧПУ КВАНТ MG-1 является зарекомендовавшим себя решением в сфере металлообработки, позволяющим изготавливать детали различной сложности и конфигурации.

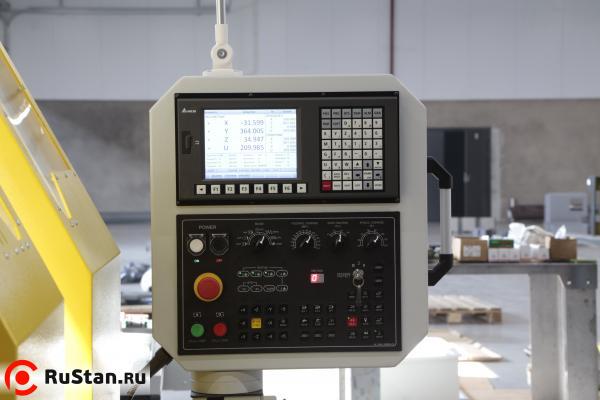

Станок оснащен ЧПУ Delta Electronics NC300B-MS-AE с 8-ми дюймовым экраном, функциональной клавиатурой и выносным пультом оператора. Представляет из себя точный аналог ранее популярной модели производителя Fanuc. Система полностью поддерживает iMachining, что позволяет выполнять обработку деталей на высоких скоростях и с высочайшей точностью. В системе управления станком предусмотрена функция «жесткого нарезания резьбы».

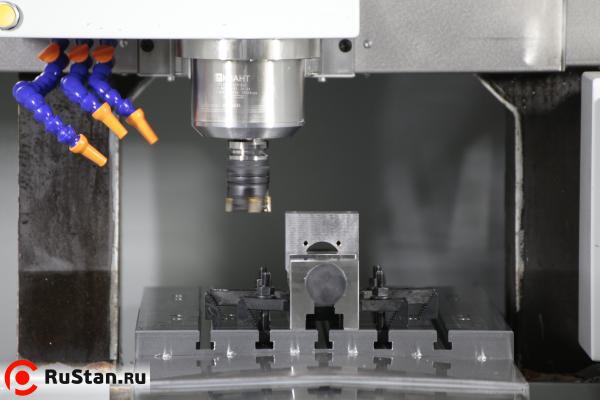

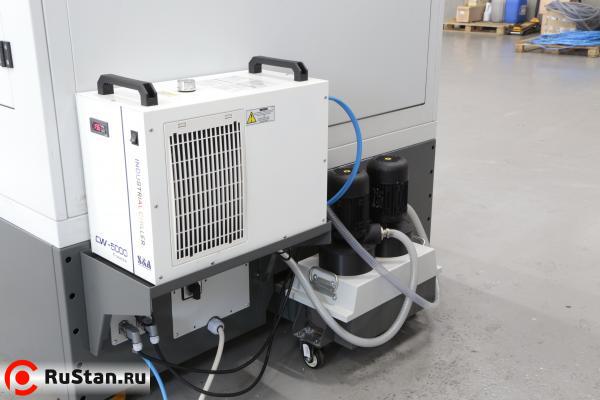

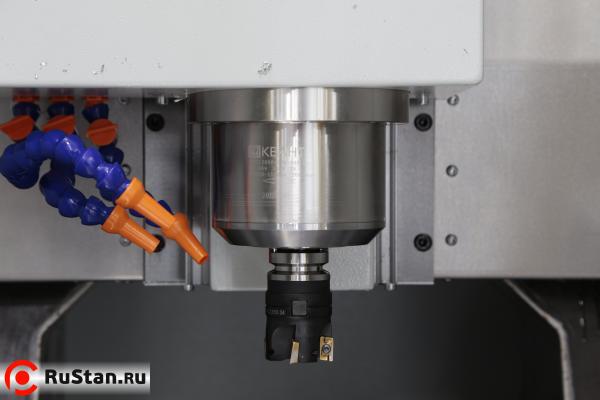

Оборудование поставляется с высокопроизводительным шпинделем мощностью 13,6 кВт и крутящим моментом до 31нм. Частота вращения шпинделя составляет до 30.000 оборотов в минуту. Конус шпинделя – BT30. В комплект также входит чиллер для охлаждения шпинделя.

Станок оснащен проводной системой измерения детали Vers и системой измерения инструмента Vers.
Емкость инструментального магазина составляет 12 инструментов.

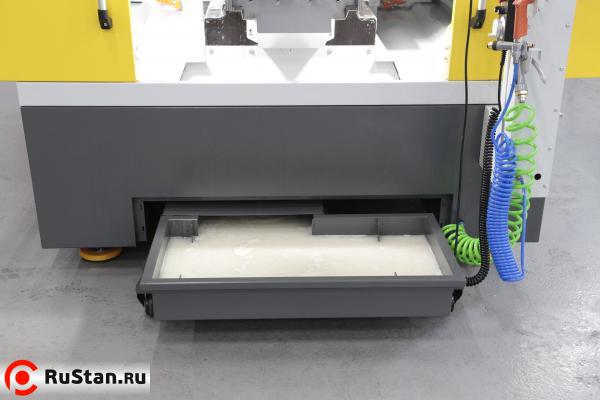

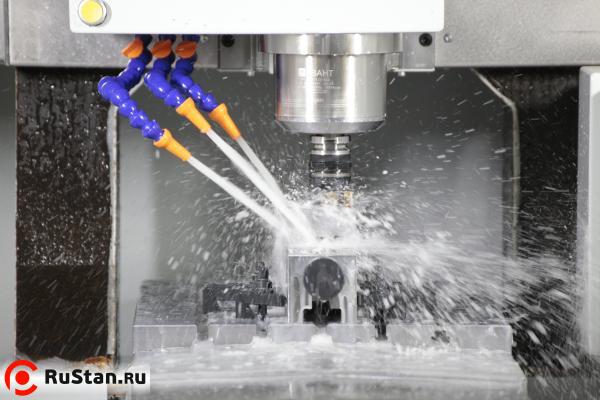

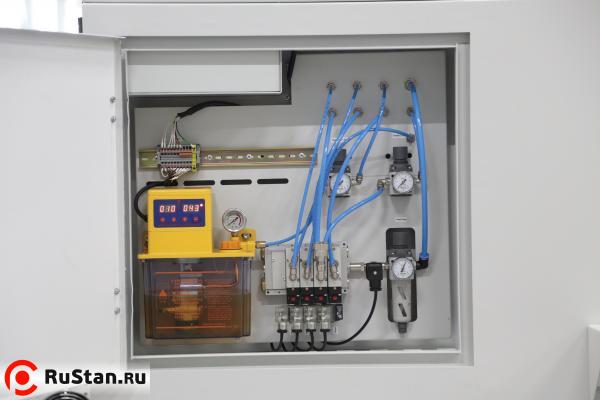

Станок укомплектован системой автосмазки направляющих и ШВП, системой СОЖ, промывочным и обдувочным пистолетами.

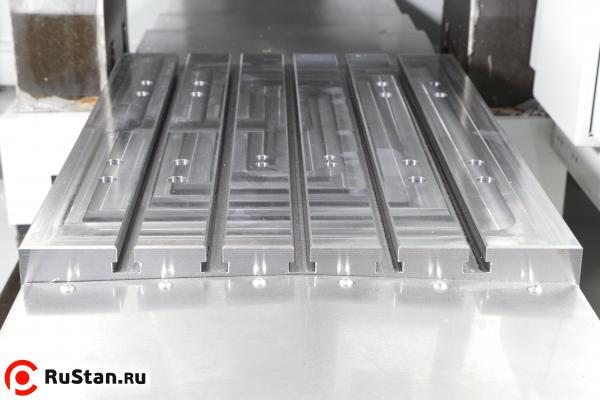

Рабочий стол станка имеет размер 400х600 мм и выполнен с Т-пазами 12H12/5/63.

СИСТЕМЫ ЧПУ DELTA ELECTRONICS ДЛЯ ФРЕЗЕРНОГО ОБРАБАТЫВАЮЩЕГО ЦЕНТРА KVANT MG-1


  • Имеет встроенный 32-битный высокоскоростной двухъядерный процессор, с помощью которого можно создавать многофункциональные управляющие центры, работающие в режиме реального времени.
  • Удобный человеко-машинный интерфейс обеспечивает простое и эффективное управление.

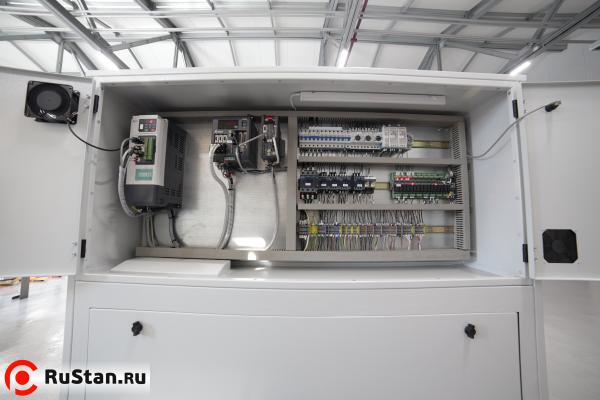

  • Автонастройка параметров сервоприводов в режиме реального времени обеспечивает оптимальное управление механической системой.
  • ПО ЧПУ CNCSoft предлагает пользователю удобные настройки и позволяет создавать пользовательские экраны.

ОСОБЕННОСТИ ОЦ KVANT MG-1


  • Горизонтальное исполнение
  • Со встроенным пультом оператора и без, мембранные клавиши
  • 8-ми дюймовые дисплей
  • Поддержка до 8 осей + шпиндель
  • Интерполяция до 4 осей (опционально до 5 осей)
  • 28/28 встроенных дискретных входов/выходов
  • Аналоговый выход ±10В
  • Импульсный вход для подключения энкодера шпинделя
  • До 256/256 дополнительных входов/выходов по интерфейсу
  • 2 высокоскоростных входа (G31) для измерительных инструментов
  • Шина DMCNET для сервоприводов
  • Ethernet, RS485
  • USB host
  • G-кода стандарта ISO

Технические характеристики

Характеристика Значение
ШПИНДЕЛЬ
Установка 4-ой оси есть
Жесткое нарезание резьбы есть
Конус шпинделя BT30
Частота вращения шпинделя, об/мин (в базовой версии) 28 000
Расстояние от стола до портала, мм 250
Расстояние от торца шпинделя до поверхности рабочего стола, мм 60-330
Мощность двигателя шпинделя, кВт 13.6
Внешний диаметр шпинделя, мм 125
Крутящий момент, нм номинальный 10.5, макс. 31
Тип привода шпинделя Прямой
СИСТЕМА ЧПУ
Производитель Delta
Модель NC-300
СТОЛ
Размер стола, мм 400х600
Размер Т-пазов / количество / расстояние между пазами 12H12 / 5 / 63
Макс. нагрузка на стол, кг 250
ПЕРЕМЕЩЕНИЯ
Перемещение по оси x, мм 410
Перемещение по оси y, мм 610
Перемещение по оси z, мм 270
Тип направляющих x / y / z роликовые
Мощность серводвигателей по осям x / y / z, кВт 0.75
Быстрые перемещения x / y / z, м/мин 15
Скорость подачи x / y / z, мм/мин 15
ТОЧНОСТЬ
Класс точности Повышенный
Точность позиционирования по осям x / y / z, мм ± 0,005
Повторяемость x / y / z, мм ± 0,003
ОХЛАЖДЕНИЕ ИНСТРУМЕНТА
Объем бака СОЖ, л 120
Мощность помпы СОЖ, кВт 2 × 0.75
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
Емкость магазина инструмента 12
Макс. вес инструмента, кг 2
Макс. длина инструмента, мм 180
Макс. диаметр инструмента (при полной загрузке ячеек), мм 63
Макс. диаметр инструмента (без инструмента в соседних позициях), мм 80
Время смены инструмента, сек 12-15
ЭНЕРГОПОТРЕБЛЕНИЕ И ПОДКЛЮЧЕНИЕ
Потребление электроэнергии, кВт 18
Давление воздуха, бар 7
ГАБАРИТЫ И ВЕС
Длина, мм 2500
Ширина, мм 1605
Высота, мм 2100
Вес КВАНТ MG-1 , кг 1800
