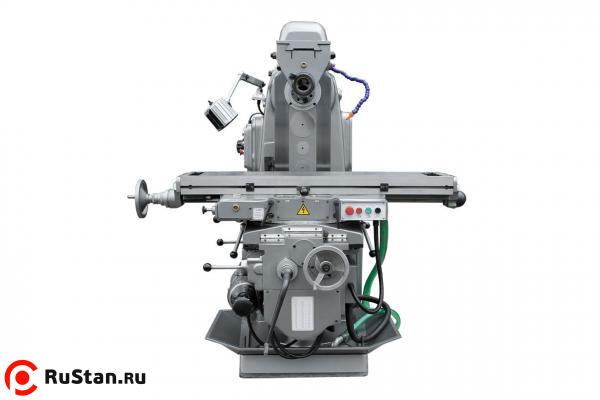

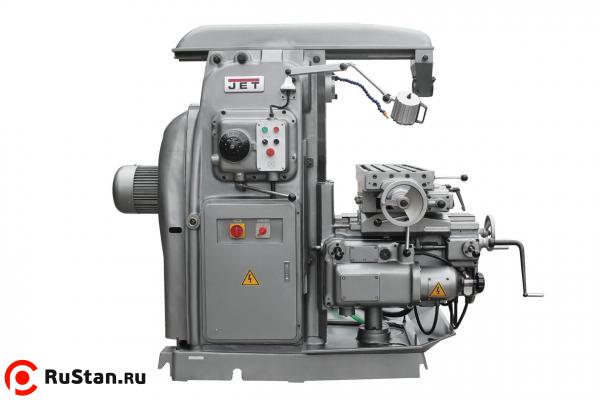

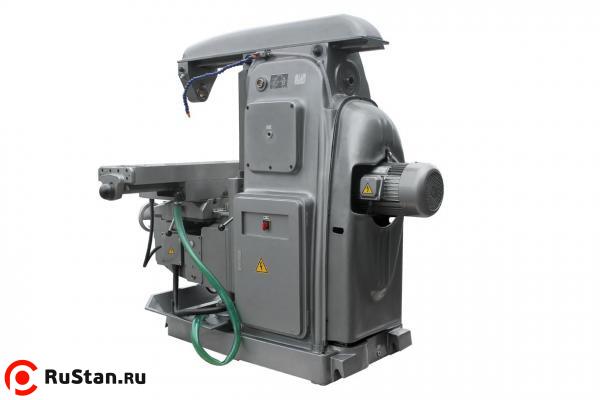

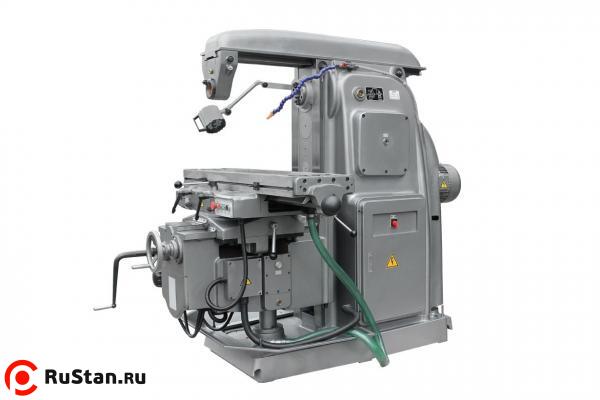

Горизонтально-фрезерный станок JET JHM-1253

Горизонтально-фрезерный станок JET JHM-1253 имеет горизонтальное расположение оси шпинделя, где главное движение — вращательное движение шпинделя с фрезой, движение подачи — перемещение стола в продольном, поперечном и вертикальном направлениях, вспомогательное движение — ускоренное перемещение стола в тех же направлениях.

Станок JET JHM-1253 имеет консольную конструкцию для подъема стола в вертикальном направлении и предназначен для обработки плоскостей, уступов, фрезерования канавок и пазов различных видов при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. По типу обрабатываемых заготовок предназначен для обработки цилиндрических, дисковых и фасонных конструкций, а также профилей различного сечения из стали, чугуна, цветных металлов и их сплавов.

Модель JET JHM-1253 может использоваться как в единичном производстве в небольших мастерских, на ремонтно-механических и инструментальных участках, так и на крупных промышленных предприятиях в серийном производстве деталей с использованием функций автоматических и полуавтоматических циклов.

Конус горизонтального шпинделя имеет посадку ISO-50. Хобот с поддерживающей серьгой имеет возможность перемещения по горизонтальным направляющим скольжения типа «Ласточкин хвост» с возможностью установки горизонтальных оправок различной длины.

Высокая жесткость и усиленная конструкция позволяют обрабатывать детали весом до 500 кг с высокой точностью и производительностью, этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении.

Для максимального исключения вибраций при черновой обработке массивных заготовок на станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов.

Рабочий стол имеет возможность поворота на угол ±45°. При установке его на определенный угол и дополнительном оснащении делительной головкой, станок может фрезеровать винтовые поверхности.

Станок оборудован подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.

Комплектация

• Устройство цифровой индикации (УЦИ) с линейками X, Y, Z
• Шомпол М24 – 1 шт.
• Оправка для горизонтального фрезерования – 2 шт.
• Масленка
• Набор рожковых ключей – 1 шт.
• Набор шестигранных ключей – 1 компл.
• Клиновые опоры (установочные башмаки) – 1 компл.
• Оправка для торцевых фрез ISO50 – 1 шт.
• Инструкция по эксплуатации
