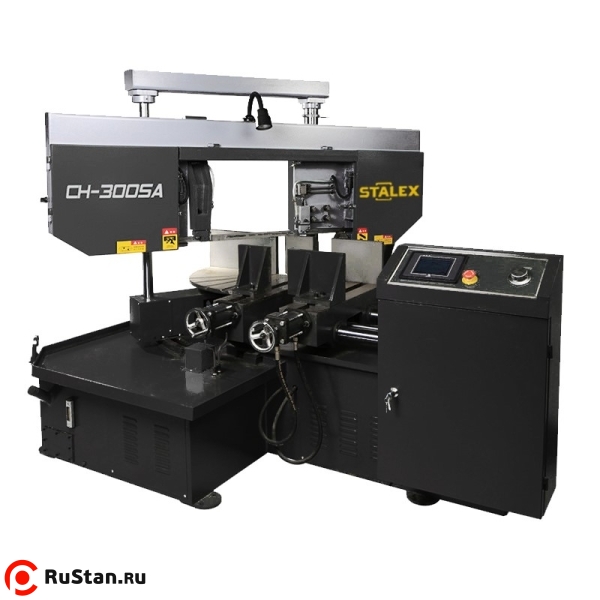

Автоматический ленточнопильный колонный станок Stalex CH-300SA

Модель Stalex серии «CH» является гидравлическим автоматическим ленточнопильным станком, колонного двухстоечного типа.
Автоматический ленточнопильный станок CH-300 SA, предназначен для пиления труб и сплошных заготовок, с максимальным диаметром круга Ø300мм и прямоугольной заготовки 350x300мм при 90 и Ø230 мм и 180х300мм под углом и 45°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы

- Угол пиления заготовок 90°/45.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Точная регулировка полотна позволяет добиться безлюфтового вращения, за счет конических подшипников и твердосплавных пластин
- Гидравлическое натяжение полотна
- Автоматический контроль разрыва режущего полотна
- Термозащита электродвигателя
- Рабочее освещение зоны резания
- PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки
- Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Гидравлический прижим для пакетной резки
- Рольганг
- Плавная регулировка скорости при помощи инвертера
- Автоматический конвейер для сбора стружки
- Станок изготовлен по стандартам СЕ

Технические характеристики "STALEX CH-300SA"
Характеристика	Значение
Мощность главного двигателя	3.0 кВт (3-фазный)
Мощность гидравлической станции	0.75 кВт
Мощность системы СОЖ	0.06 кВт
Главный привод	зубчатый
Скорость резания	20-110 м/мин
Угол поворота	0°…+45°
Круглый профиль при 90°	Ø300 мм
Круглый профиль при 45°	Ø230 мм
Прямоугольный профиль при 90°	350х300 мм
Прямоугольный профиль при 45°	180х300 мм
Размер полотна	34х1.1х4430 мм
Рабочая высота стола	735 мм
Одиночный ход подачи	400 мм
Зажим заготовки	гидравлические тиски
Натяжение полотна	гидравлическое
Габариты (ДхШхВ)	2360х2350х1780 мм
Масса	1990 кг
Объём бака СОЖ	30 л
Объём гидростанции	45 л

Комплектация

• Автоматический ленточнопильный колонный станок STALEX CH-300SA
• Ленточнопильное полотно, установленное на станке
• Гидравлические тиски
• Помпа для подачи СОЖ
